5 Tubería refrigerante
Utilice refrigerante R410A en el ciclo refrigerante (refiérase a la placa externa).
No cargue oxígeno, acetileno u otros gases inflamables y venenosos en el ciclo
refrigerante cuando realiza la prueba de fugas o la prueba hermética. Estos tipos
de gases son extremadamente peligrosos y pueden causar explosiones. Para este
tipo de pruebas se recomienda utilizar aire comprimido, nitrógeno o refrigerante.
5.1 Los materiales de la tubería
(1) Prepare una tubería de cobre, suministrada localmente.
(2) Seleccione el tamaño de la tubería de la siguiente tabla.
(3) Seleccione una tubería de cobre limpia. Asegúrese de que no haya polvo ni humedad dentro.
Sople el interior de la tubería con nitrógeno o aire seco para quitar el polvo o materiales extraños
antes de conectar la tubería.
5.2 Conexión de la tubería
(1) La posición de la conexión de la tubería se muestra en la Imagen 5.1 (Unida interna)
(2) Cuando se ajusta la tuerca cónica, utilice dos llaves inglesas como se muestra en la Imagen 5.2
.
20
6.35 20
Conector de la
tubería de líquidos
Conector de la
tubería de gas
Orificio para cuerdas y cables
Conector de la tubería de desagüe
Compruebe la bomba de agua aquí
12K,18K
24K 36K, ,42K,48K,60K
φ12.7
6
(Tamaño de
tubería (mm)
PELIGRO
(Tubería de líquidos)
(Tubería de gas)
(Tubería de líquidos)
(Tubería de gas)
Conexión de la tubería de líquidos
Conexión de la tubería de gas
(Conexión de la tubería de líquidos)
(Conexión de la tubería de gas)

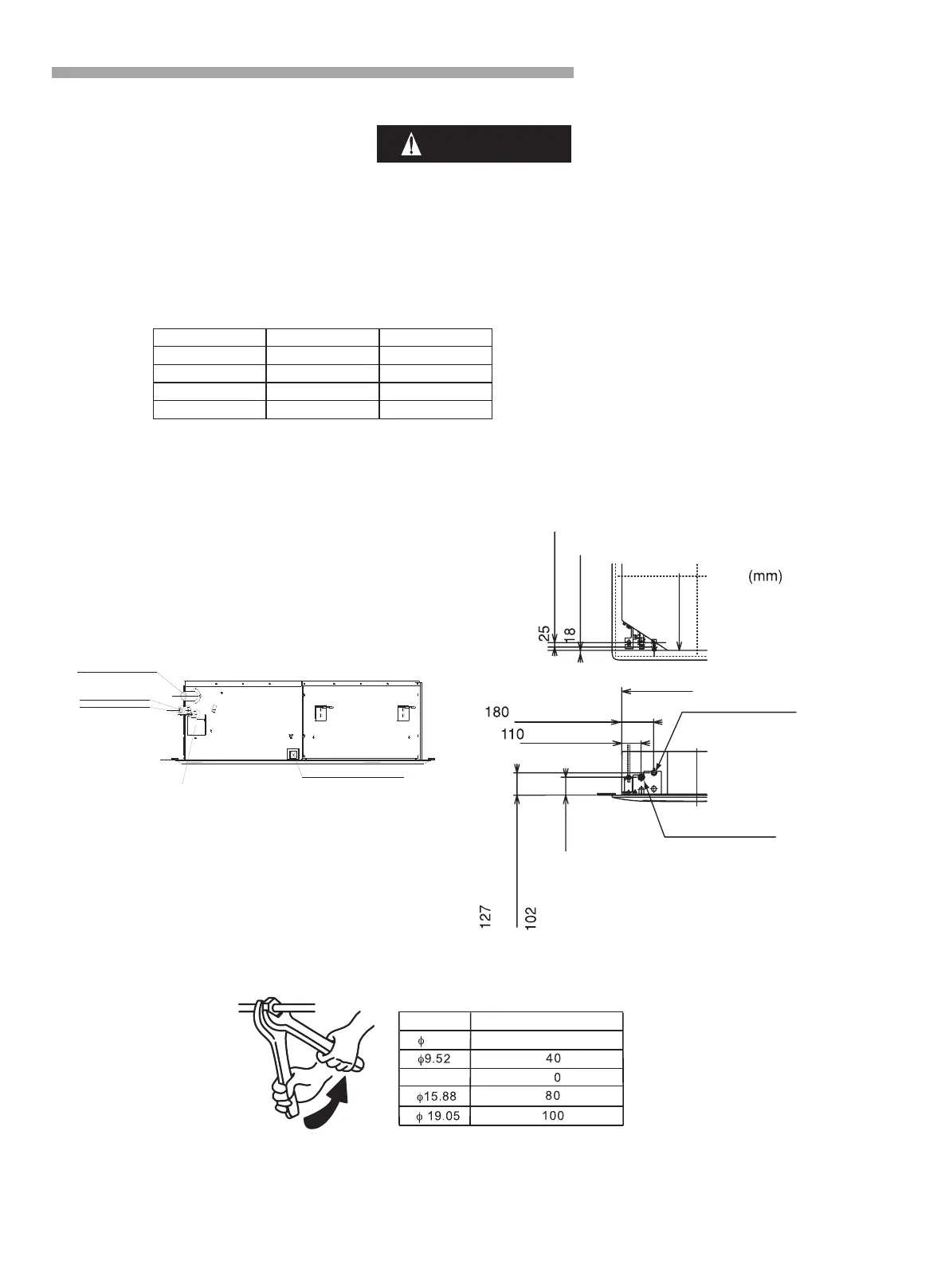

Imagen 5.1 Posición de la conexión de la tubería
Torque de ajuste (N.m)
Imagen 5.2 Ajuste de la tuerca cónica
840 ( )Unidad
840 (Unidad)
Instalación y mantenimiento
