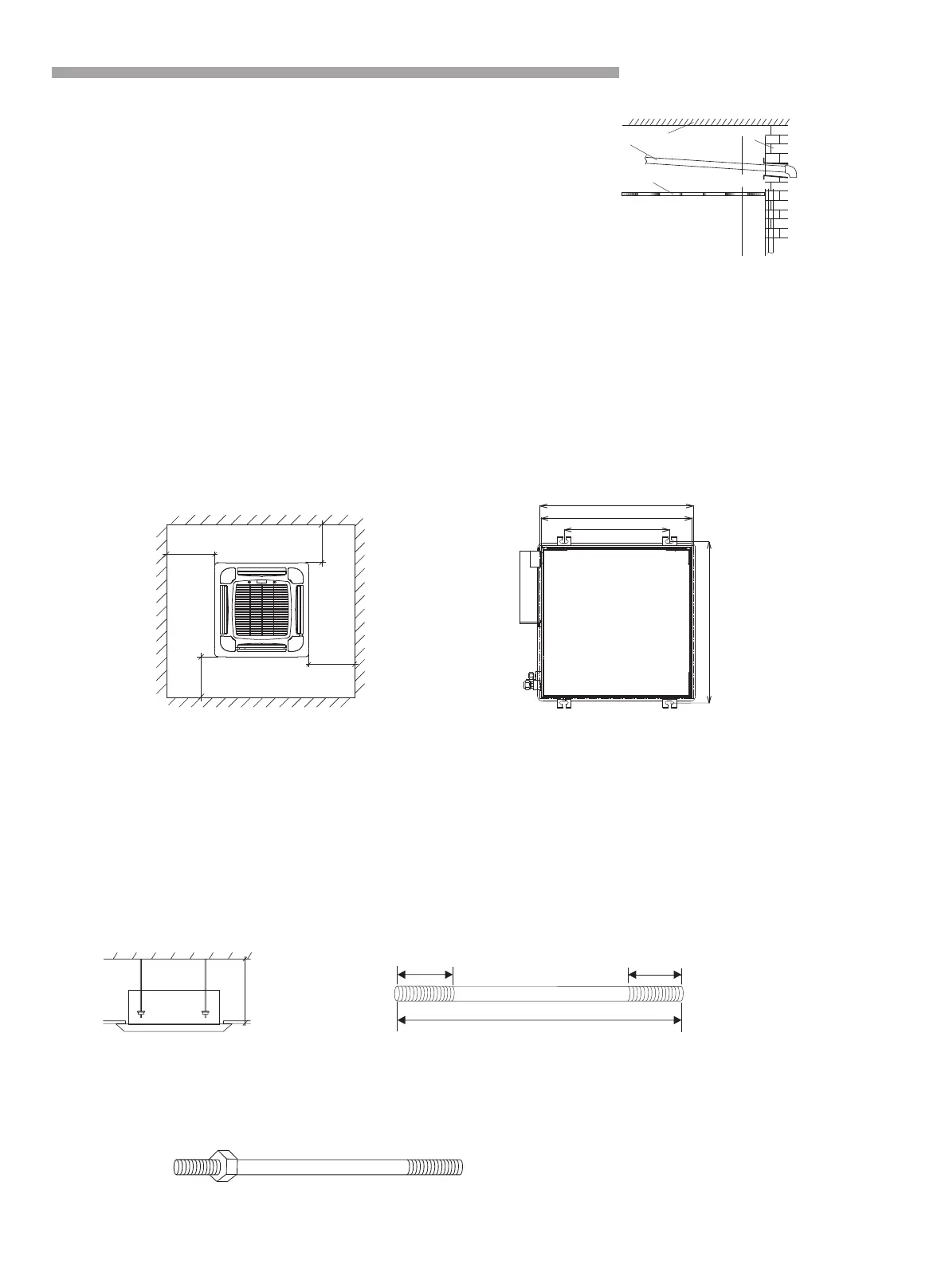

3.2 Installation.(12K,18K)
13
Decke
Dach
Wand
Ablaufrohr
Über 1500mm
Über 1500mm
Über 1500mm
Über 1500mm
3.2.2 Höhe der Deckenplatte
Normalerweise halten Sie die Deckenplatte 2,5m-3m über dem Boden.
3.2.1 Der Installationsort für das Innengerät
● Wo es kein Hindernis in der Nähe des Luftauslasses gibt und
die Luft leicht in jede Ecke geblasen werden kann.
● Wo das Ablaufrohr sich außerhalb der Wand von der Deckenplatte aus
erstrecken kann.Es ist bevorzugt, eine spezielle Entwässerungsanlage zu haben.
● Wo das Dach stark genug ist, das Gewicht zu tragen, und es nicht dazu
neigt, Betriebsgeräusche und Vibrationen zu erhöhen.
● Halten Sie das Gerät und die Fernbedienung 1m oder mehr
von dem Fernsehen, Radio usw. entfernt.
● Um die Auswirkungen der Leuchtstofflampen zu verhindern,
halten die Haupteinheit davon mindestens 1,5m.
● Vermeiden Sie, das Innengerät an einer Stelle mit fettigem Schmutz oder Dampf zu
installieren.
● Legen Sie keine Gegenstände in die Nähe des Lufteinlasses,
um die Behinderung von Luftabsorption zu vermeiden.
Muster für die Öffnung der Zwischendecke und Montage der Aufhängungsbolzen.
(Anmerkung: Nachstehend ist nur auf ein Haus aus Beton Bezug anwendbar.)
Das Musterbrett für die Installation ist auf der Verpackung gedruckt. Schneiden Sie das
● Messen Sie den Abstand H zwischen Dachfläche und Deckenplatte;
● Bereiten Sie vier Aufhängungstangen mit M10-Gewinde an beiden Enden
(metrisches System) wie unten abgebildet (mit Φ10 Stange verarbeitet) vor.
H
L1 L1
L
Der Wert von L und L1 wird wie folgt berechnet:
L1 = 50 mm (wenn H <255 mm, L1 = 40 mm)
L=1.5L1+H-230 (Einheit: mm)
● Drehen Sie 4 Befestigungsmuttern auf den Gewindeenden an den Aufhängungstangen wie unten abgebildet:
3.2.3 Installation des Innengeräts
400
610
Installation und Wartung
Maß der Öffnung
575 bis 590
570 (Einheitsgröße)
