3.2 Instalación. (12K, 18K)
13
Cielorraso
Pared
Tubo de drenaje
Over1500mm
Over1500mm
Over 1500mm
Over 1500mm

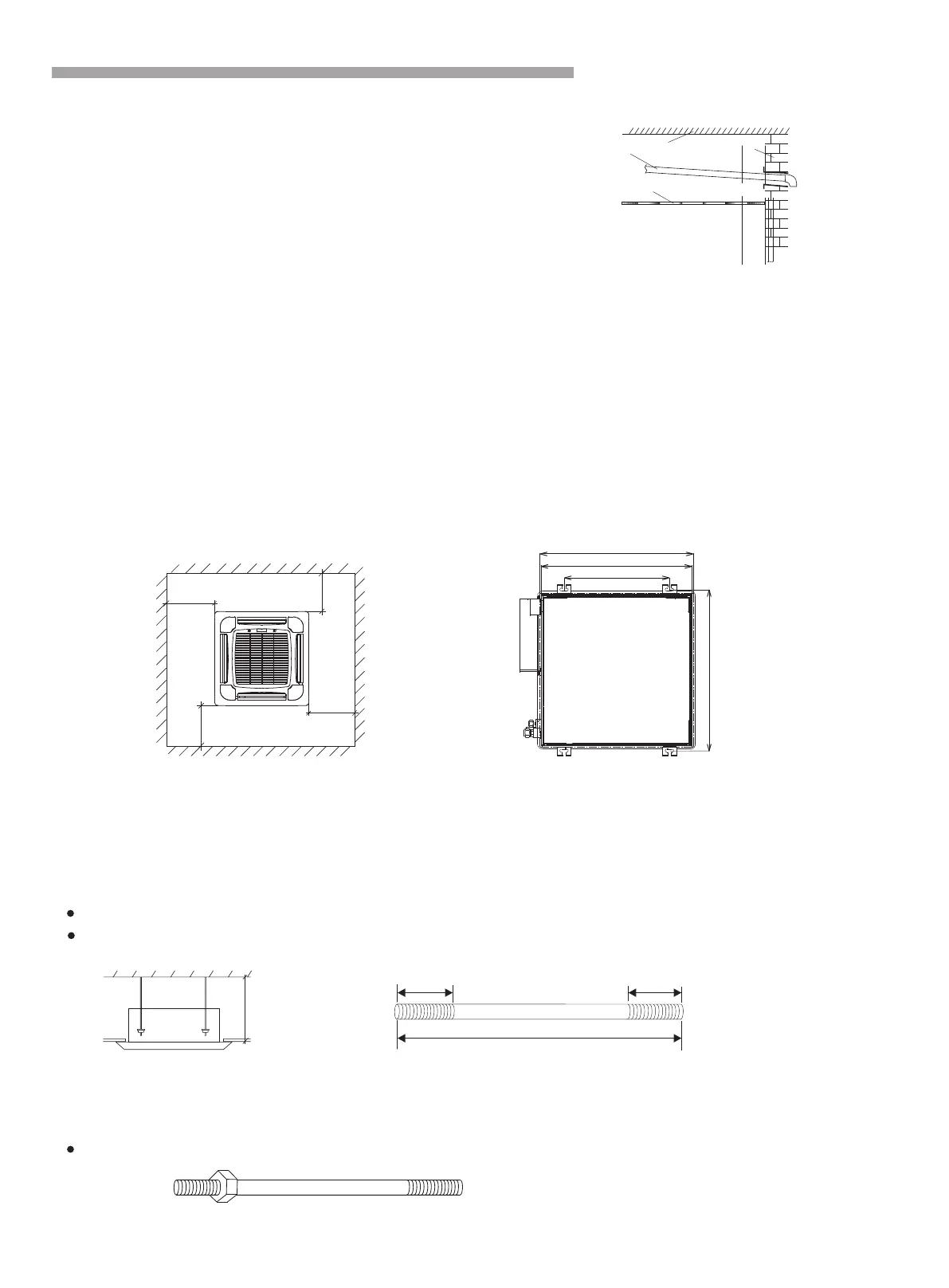

3.2.2 Altura del panel del cielorraso
● Evite la instalación en un lugar grasoso o con vapor.
Normalmente, mantenga un cielorraso a 2,5m-3m por encima del suelo.
3.2.1 Sitio para instalar la unidad interna
● No coloque nada cerca de la parrilla de entrada de aire para
no obstruir de la absorción de aire.
● Para evitar los efectos de las lámparas fluorescentes,
mantenga la unidad principal al menos a 1,5m.
● Mantenga la unidad y el control remoto a 1m o más de
distancia del televisor, radio, etc.
● Donde el techo sea lo suficientemente fuerte para soportar el
peso de la unidad interna y no incremente el sonido y la vibración
del funcionamiento.
.
● Donde no haya obstáculos cerca de la salida del aire y el aire
pueda salir fácilmente a cada rincón.
● Donde la tubería de desagüe se pueda extender fuera de la
pared desde el panel del cielorraso.
Es preferible tener una instalación de desagüe especial.
El diseño del panel para la instalación está impreso en el paquete. Corte el diseño para la abertura del falso
techo y la instalación de los pernos de suspensión.
(Nota: la referencia sólo aplica a una casa hecha de hormigón.)
Mida la distancia H entre la superficie del techo y el panel del cielorraso.
Haga cuatro postes de suspensión con los tornillos M10 en ambos extremos (sistema métrico) como se
muestra en la siguiente imagen. (procesado con Φ10 polo)
H
L1 L1
L
El valor de L y L1 se calcula de la siguiente manera:
L1=50mm (cuando H<255mm, L1=40mm)
L=1.5L1+H-230 (unidad: mm)
Gire las 4 tuercas adjuntas en los extremos de los postes de suspensión como se muestra a continuación:
3.2.3 Instalación de la unidad interna
400
610
Techo
Dimensión de la apertura
de 575 a 590
570 (tamaño de la unidad)
Instalación y mantenimiento
