3.3 Installation.(24K,36K,42K,48K,60K)
3.3.1 Öffnung der Zwischendecke und Aufhängungsbolzen
(1) Bestimmen Sie den endgültigen Ort und die Einbaurichtung des Innengerätes, und achten Sie sorgfältig
auf den Raum für die Rohrleitungen, Verdrahtung und Wartung.
Das Musterbrett für die Installation ist auf der Verpackung gedruckt. Schneiden Sie das Muster für die
Öffnung der Zwischendecke und Montage der Aufhängungsbolzen.
(2)
Aufhängungsbolzen, wie in Abb.3.3 gezeigt.

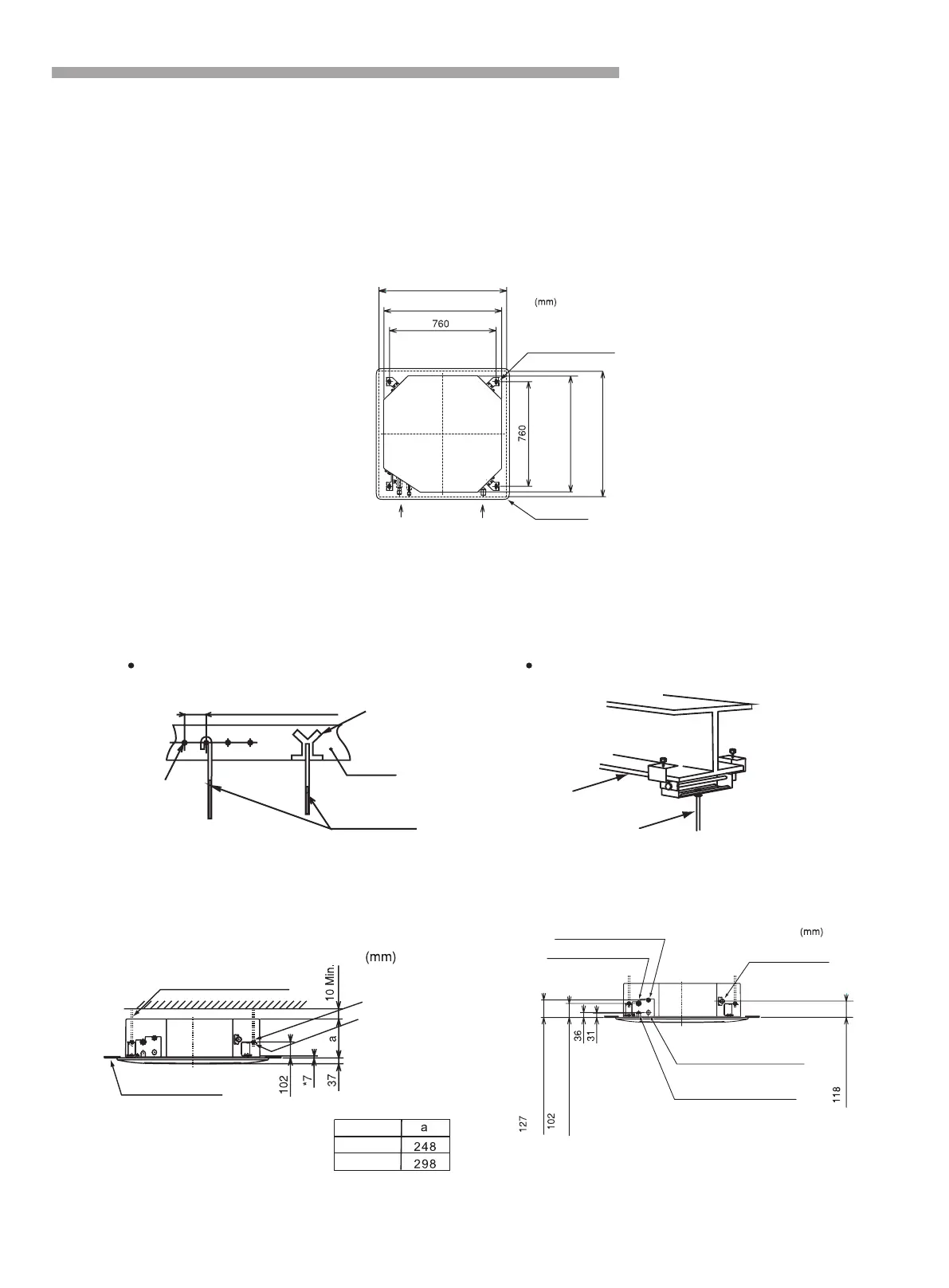

Abb. 3.3 Öffnung der Zwischendecke und Aufhängungsbolzen
(3) Überprüfen Sie, ob die Decke waagerecht steht, sonst kann die Drainage nicht fließen.
(4) Verstärken Sie die Öffnungsteile der Zwischendecke
(5) Befestigen Sie die Aufhängungsbolzen, wie in Abb.3.4 gezeigt
Abb. 3.4 Aufhängungsbolzen montieren
3.3.2 Montageposition des Innengerätes
Schneiden Sie den Raum für das Innengerät in der Zwischendecke aus und montieren Sie die
15
Modus
24K,36K
42K,48K,60K
Abb.3.5 Einbaulage
Installation und Wartung
Dimension der Öffnung
860 bis 910
Einsatz (100 bis 150 kg)
840 (Einheitsgröße)
Dimension der
Aufhängungsbolzen
4-Positionen der
Aufhängungsbolzen
Dimension der
Aufhängungsbolzen
840 (Einheitsgröße)
Dimension der Öffnung
860 bis 910
Seite der
Rohrleitungsanschluss
Seite der
Ablaufleitungsanschluss
Optionales Panel
Für Betonplatte Für Stahlträger
Beton
Stahl
Ankerbolzen
(W3 / 8 oder M10)
I Träger
Aufhängungsbolzen
4- Aufhängungsbolzen
W10 oder M3 / 8 (bauseitig beigestellt)
(W3/8 oder M10)
W-Mutter (bauseitig beigestellt)
Unterlegscheibe (Zubehör)
Oberfläche der Decke
* gibt die Abmessung zwischen der
Unterseite des Innengerätes und der
Deckenoberfläche an.
(Anschluss der Flüssigkeitsleitung)
(Gasrohranschluss)
(Anschluss der Flüssigkeitsleitung)
(Gasrohranschluss)
Ablaufleitungsanschluss
(Ablaufleitung)
Verdrahtungsloch (Φ 32,5 Bohrung)
(für Ersatz)
Verdrahtungsloch (30 * 30)
(für Kabel)
Abb.3.6 Innengerät und Air Panel
150 bis 160mm
