Hisense 12K - La Verificación Inicial

3.1 La verificación inicial
● Instale la unidad interna con un espacio libre adecuado para el funcionamiento y el mantenimiento, como
se muestra en la Imagen 3.1.
● Brinde una puerta de acceso para el servicio cerca de la conexión de la tubería en el cielorraso.
● Asegúrese de que el cielorraso tenga suficiente fuerza para colgar la unidad interna.
● Compruebe que la superficie del cielorraso sea plana para el trabajo de instalación del panel de aire.

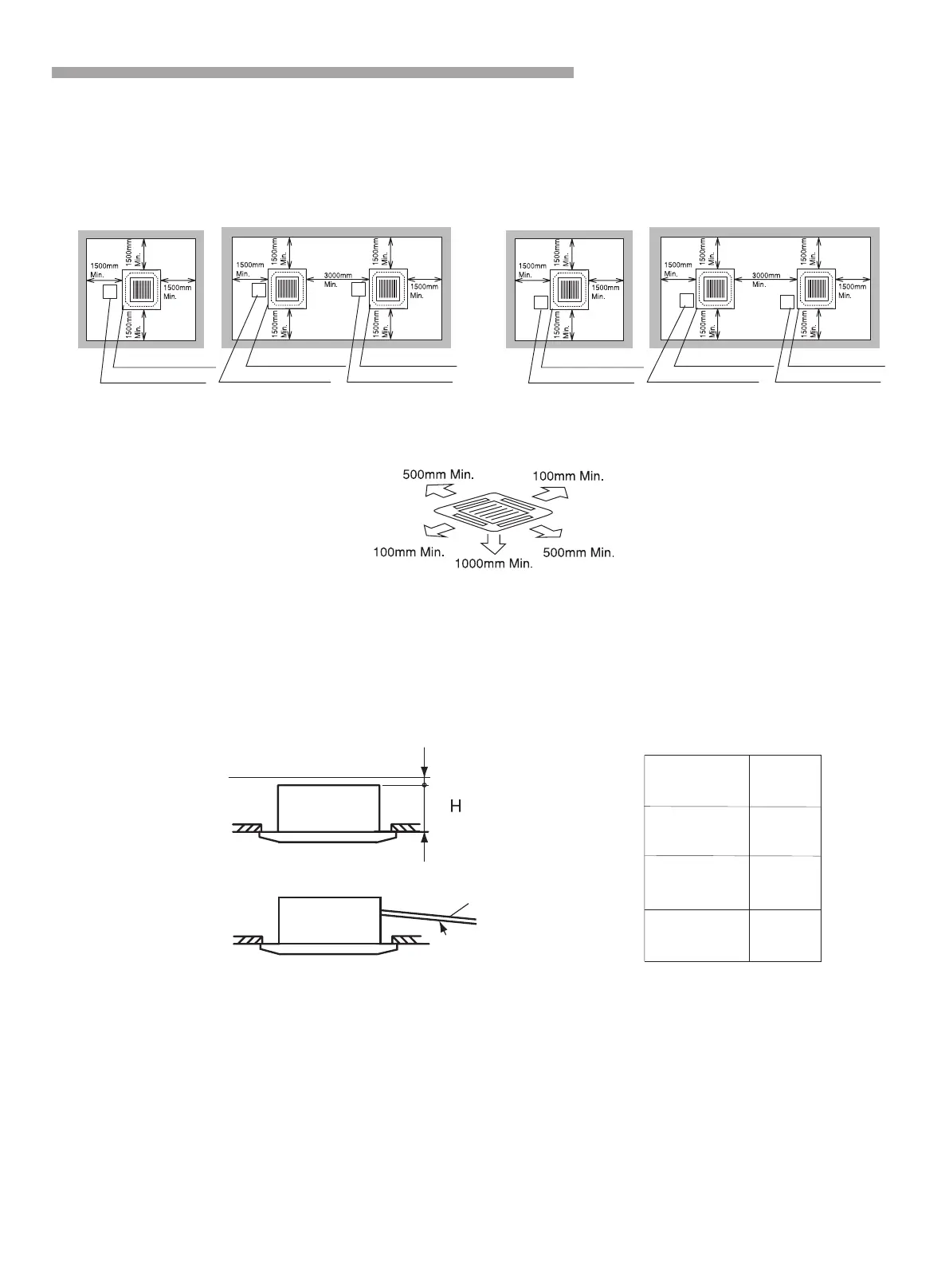

Imagen 3.1 Espacio alrededor de la unidad interna
● Seleccione la ubicación de instalación siguiendo la Imagen 3.2:
(A) Espacio mínimo
(B) Inclinación de la tubería de desagüe 1:/25 1~/100
● Considere la distribución del aire desde la unidad interna al espacio de la habitación y seleccione una
ubicación adecuada para obtener una temperatura ambiente uniforme. Se recomienda instalar la unidad
interna a 2,5 - 3 metros desde el nivel del suelo.
● No instale piezas inflamables en el espacio de servicio para la unidad interna.
● Evite obstáculos que puedan impedir la entrada de aire o la descarga del flujo de aire.
11
(Unidad: mm)
Capacidad del
modelo (BTU/h)
H
12K,18K
270
24K,36K
248
42K,48K,60K
298
12K/18K 24K/36K/42K/48K/60K
Conexión de la tubería
Puerta de acceso
para el servicio
Conexión de la tubería
Puerta de acceso
para el servicio
Conexión de la tubería
Puerta de acceso
para el servicio
Conexión de la tubería
Puerta de acceso
para el servicio
Conexión de la tubería
Puerta de acceso
para el servicio
Conexión de la tubería
Puerta de acceso
para el servicio
Distancia desde el lado de la pared
Lado de la conexión
de la tubería
Espacio de servicio
Espacio libre de
10 a 20 mm
Unidad alta en
falso techo
Tubo de
desagüe
Inclinación
Pendiente: de 1/25 a 1/100
Imagen 3.2 Ubicación de instalación de la unidad interna
