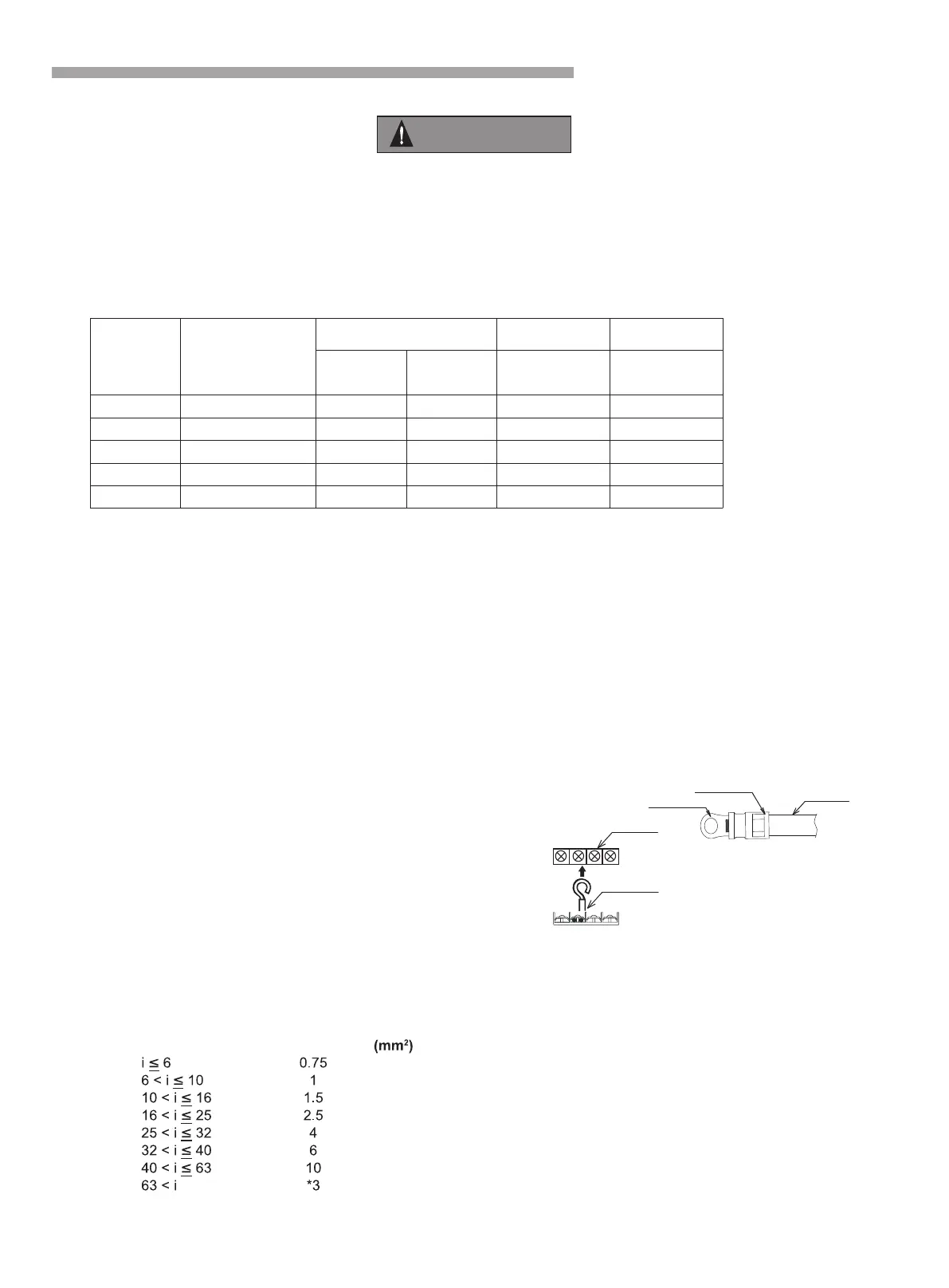

9. Común
●
eléctricas o incendios.
● No opere el sistema hasta que se realicen todos los puntos de verificación.
(A) Asegúrese de que la resistencia aislante sea más de 1 megohm, midiendo la resistencia entre el
cable a tierra y la terminal de las piezas eléctricas. Si no, no opere el sistema hasta que se encuentre y
se repare la fuga eléctrica.
(B) Asegúrese de que la válvula de parada de la unidad externa esté completamente abierta y luego inicie
el sistema.
Utilice un disyuntor de fugas eléctricas (ELB por sus siglas en inglés). Si no se utiliza, causará descargas
Capacidad del
modelo (Btu/h)
Fuente de alimentación
ELB
Tamaño del cable de
la fuente de energía
Tamaño del cable
de transmisión
Tensión
nominal (A)
Tensión
nominal volátil
(mA)
En60 335-1
En60 335-1
12K
220-240V ~,50Hz
20
30
2
3×1.5mm
2
4×1.5mm
18K
220-240V ~,50Hz
20
30
3 2 5mm
2
× .
4 1 5mm
2
× .
24K
220-240V ~,50Hz
32
30
3 2 5mm
2
× .
4 1 5mm
2
× .
36K
220-240V ~,50Hz
40
30
3 4 0mm
2
× .
4 1 5mm
2
× .
42K/48K/60K
380-415V 3N~,50Hz
32
30
5 2 5mm
2
× .
4 1 5mm
2
× .
Tensión de funcionamiento máx. (A): REFIÉRASE A LA PLACA
Instalación y mantenimiento
ADVERTENCIA
NOTAS:
1) Siga los códigos y normas locales cuando selecciona los cables.
2) El tamaño del cable marcado en la tabla se seleccionó de la tensión máxima de la unidad según el
estándar europeo En60 335-1. Utilice cables que no sean más livianos que el cable flexible de
policloropreno común (código de designación H07RN-F).
Cuando conecte el bloque de la terminal utilizando el cable flexible, asegúrese de utilizar una terminal
redonda para la conexión al bloque terminal de la fuente de alimentación.
Coloque la terminal redonda en los cables para la parte cubierta y asegúrela en el lugar.
Cuando conecte la terminal utilizando un cable principal,
asegúrese de realizar el secado.
3) Cuando la longitud del cable de trasmisión es más largo que 15 metros, se debería seleccionar un
cable más largo.
4) Utilice un cable apantallado para el circuito de trasmisión y conéctelo a tierra.
Cable flexible
Parte cubierta
Terminal redonda
Terminal
Único cable principal
5) En caso de que los cables estén conectados en serie, añada, a cada unidad cómo máximo, la tensión y
cable seleccionado siguiente.
*En caso de que la tensión exceda los 63A, no conecte los cables en serie.
Selección según EN60 335-1
Tensión I (A)
Tamaño del cable
