(3) Nach dem Kältemittelleitungsanschluss dichten Sie die Kältemittelleitungen mit dem werksseitig gelieferten
Isoliermaterial wie in Abb. 5.3 gezeigt ab.
● Bedecken Sie das Ende des Rohres, wenn das Rohr durch ein Loch eingeführt werden soll.
● Legen Sie keine Rohre direkt auf den Boden, ohne eine Kappe oder ein Vinylband am Ende des Rohres zu
benutzen.
5.3 Luftabsaugung
21
Die im Kältemittelsystem verbleibenen Luft und Feuchtigkeit haben unerwünschte Wirkungen.
Daher müssen sie nach den Schritten vollständig gereinigt werden.
Luftspülung mit einer Vakuumpumpe
(1) Prüfen Sie, ob jedes Rohr (sowohl schmale als auch breite Rohre zwischen Innen- und Außengeräten)
ordnungsgemäß angeschlossen ist. Beachten Sie, dass sowohl schmale als auch breite Rohrventile auf dem
Außengerät gegenwärtig geschlossen gehalten werden.
(2) Mit einem einstellbaren Schraubenschlüssel oder einem Steckschlüssel entfernen Sie das Oberteil vom Serviceventil.
(3) Schließen Sie eine Vakuumpumpe und das Serviceventil fest an.
(4) Schalten Sie die Vakuumpumpe ein, bis der Druck für 5 Minuten unter -755 mm Hg liegt.
(5) Wenn die Vakuumpumpe noch läuft, demontieren Sie die Vakuumpumpe aus dem Serviceventil. Dann halten Sie
die Vakuumpumpe an.
(6) Tauschen Sie das Oberteil auf dem Serviceventil aus und schrauben Sie sie mit einem einstellbaren
Schraubenschlüssel oder einem Steckschlüssel fest.
(7) Mit einem einstellbaren Schraubenschlüssel oder einem Steckschlüssel entfernen Sie das Oberteil des schmalen
und breiten Ventils.
(8) Mit dem Sechskantschlüssel drehen Sie die breiten und schmalen Schlauchventilschafte gegen den Uhrzeigersinn,
um die Ventile vollständig zu öffnen.
(9) Tauschen Sie die Oberteile auf den breiten und schmalen Ventile aus und schrauben Sie sie mit einem einstellbaren
Schraubenschlüssel oder einem Steckschlüssel fest.
Schmales Rohr
Sechskantschlüssel
Breites Rohr
Serviceventil
Oberteil des Serviceventils
Oberteil des schmalen Ventils
Oberteil des breiten Ventils
Innengerä
Außengerät
Sektionsventil
Druckanzeige
Vakuumpumpe

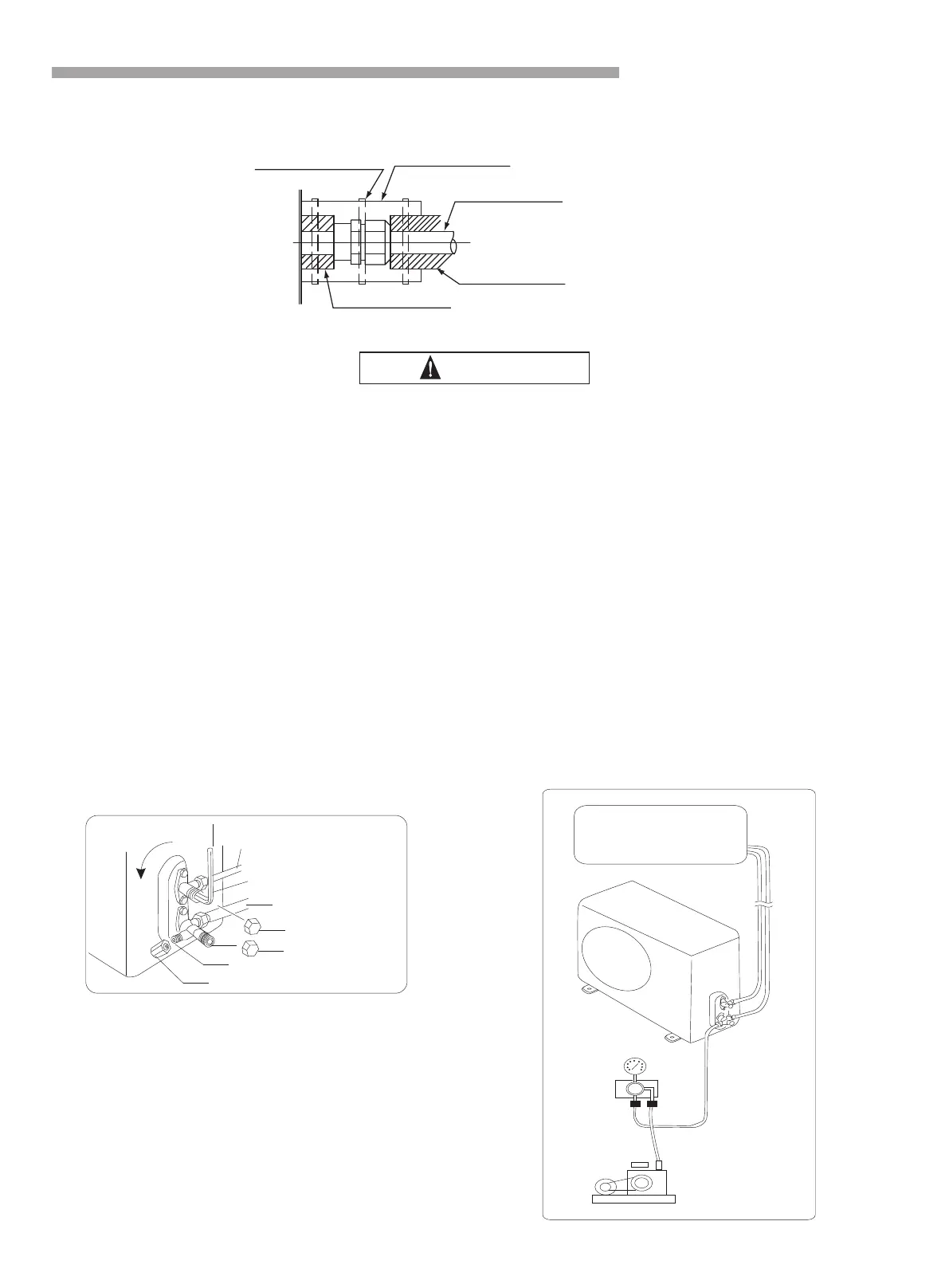

Abb.5.4 Luftspülung
Installation und Wartung
Kabelschelle
(werkseitig mitgeliefert)
Isolierung für Kältemittelleitung
(werkseitig geliefert)
Einheitsseite
Kältemittelleitung
(werkseitig mitgeliefert)
Isoliermaterial
(werkseitig mitgeliefert)
Isolierung für Kältemittelleitung
(werkseitig geliefert)
Abb.5.3 Isolierung an Rohrleitungen
