5.Tubulação do refrigerante
Utilize refrigerante R410A no ciclo do refrigerante (consulte a placa de identificação externa). Não
carregue oxigênio, acetileno ou outros gases inflamáveis e venenosos no ciclo do refrigerante ao
realizar um teste de vazamento ou um teste de vedação a ar. Estes tipos de gases são extremamente
perigosos e podem provocar uma explosão. Recomenda-se a utilização de ar comprimido, nitrogénio
ou refrigerante para estes tipos de ensaios.
5.1 Os Materiais de Tubulação
(1) Prepare tubos de cobre fornecidos localmente.
(2) Selecione o tamanho da tubulação na tabela a seguir.
(3) Selecione tubos de cobre limpos. Certifique-se de que não há poeira e umidade no interior. Sopre o
interior dos tubos com nitrogênio ou ar seco para remover qualquer poeira ou materiais estranhos
antes de conectar os tubos.
5.2 Conexão da tubulação
(1) A posição da conexão da tubulação é mostrada na Fig 5.1 (Unidade Interior)
(2) Ao apertar a porca de alargamento, use duas chaves como mostrado na Fig.5.2
20
6.35 20
Conector do tubo de líquido
Conector do tubo de gás
Furo para fios e cabos
Conector do tubo de drenagem
Verifique a bomba de água aqui
9K,12K,18K
24K,36K,48K,60K
φ12.7
6
Tubo de gás (mm)
Tubo de líquido (mm)
12K ø9.52 ø6.35
18K ø12.7 ø6.35
24K ø15.88 ø9.52
36K/42K/
48K/60K
ø19.05
ø9.52
Instalação e Manutenção
PERIGO
25(Tubo de líquido)
18(Tubo de gás)
110(Tubo de gás)
180(Tubo de líquido)
Conexão do tubo de líquido
Conexão do tubo de gás
840(Unidade)
840(Unidade)
Conexão do tubo de líquido
Conexão do tubo de gás

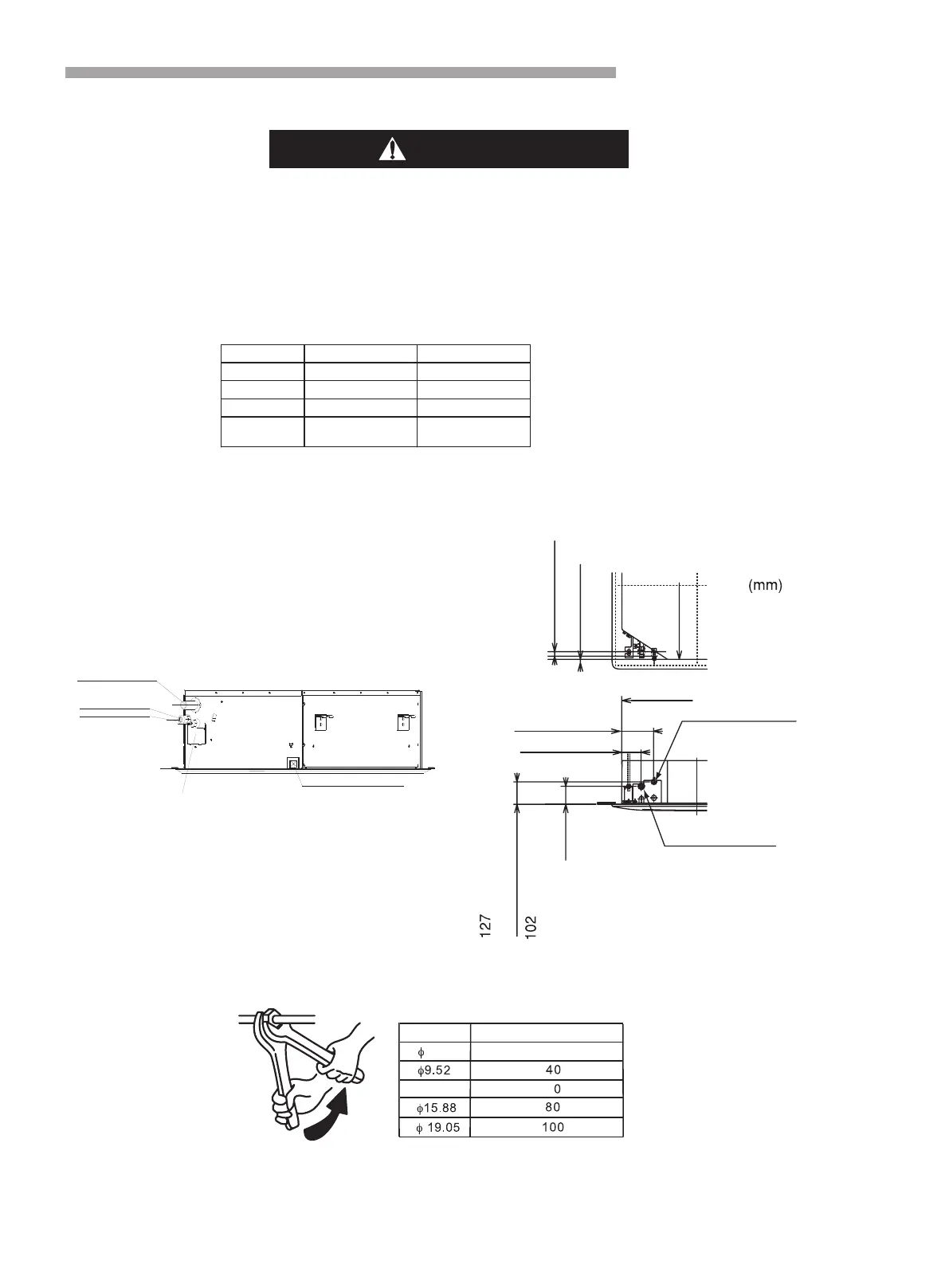

Fig.5.1 Posição da Conexão da Tubulação
Fig.5.2 Trabalho de Aperto da Porca de Alargamento
Torque de apertar (N.m)
Tamanho da
tubulação (mm)
