Hisense 12K - Instalação. (24 K, 36 K, 42 K,48 K, 60 K)

3.3 Instalação. (24K, 36K, 42K,48K, 60K)

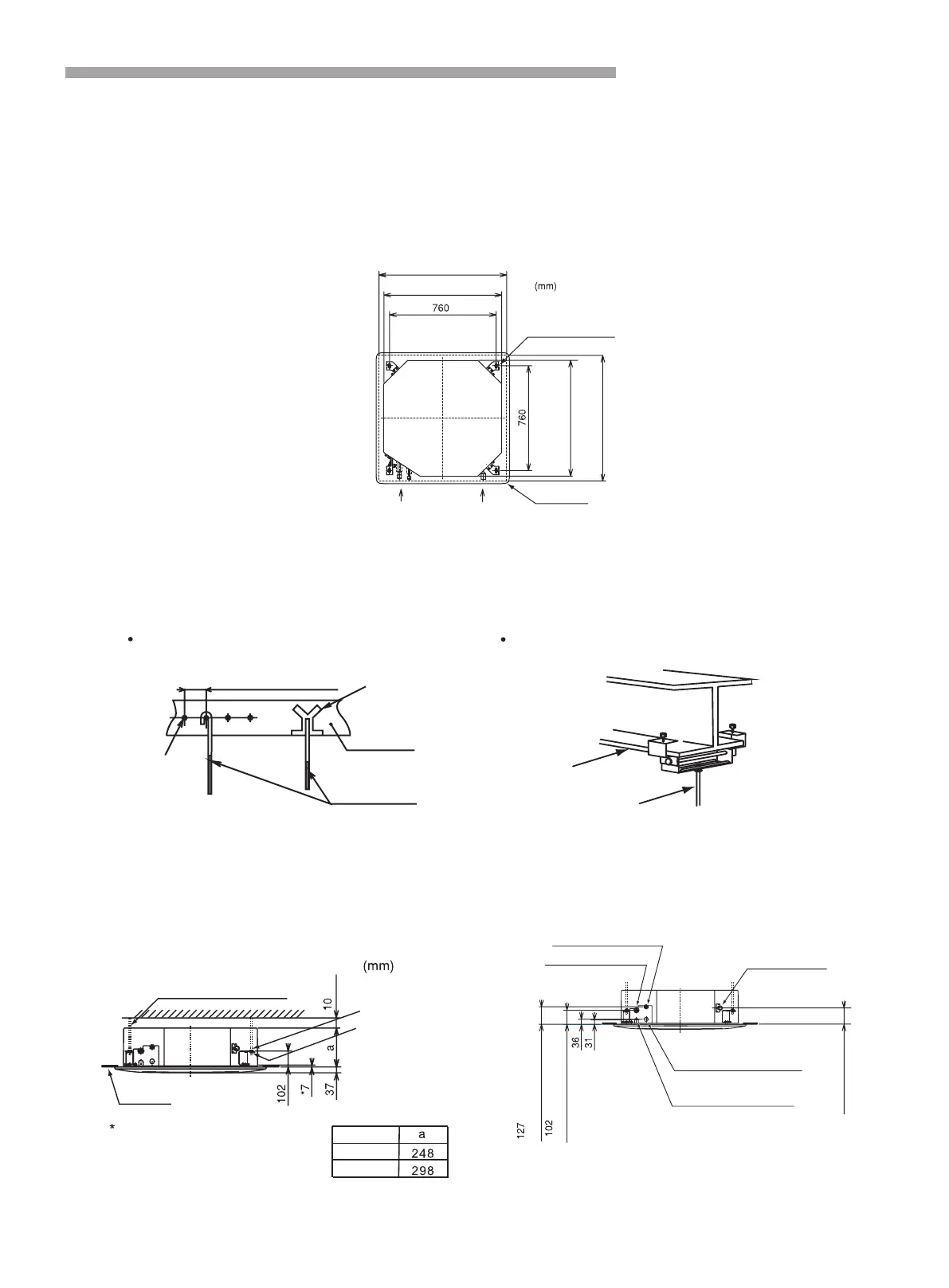

3.3.1 Abertura de Teto Falso e Parafusos de Suspensão
(1 Determine a localização final e a direção de instalação da unidade interior, prestando muita atenção ao
espaço para a tubagem, fiação e manutenção.
A placa modular padrão para a instalação é imprimida na embalagem. Corte a placa para abertura no teto
falso e parafusos de suspensão de instalação.
(2)Corte a área da unidade interna no teto falso e instale os parafusos de suspensão, como mostrado na Fig.3.3.
Fig 3.3 Abertura de Teto Falso e Parafusos de Suspensão
(3) Verifique se o teto está horizontalmente nivelado, caso contrário, a drenagem não pode fluir.
(4) Reforce as partes de abertura do teto falso.
(5) Monte os parafusos de suspensão, conforme ilustrado na Fig.3.4
Fig. 3.4 Montagem dos Parafusos de Suspensão
3.3.2 Posição de Montagem da Unidade Interior
15
24K,36K
42K,48K,60K
Fig.3.5 Posição de Montagem
Instalação e Manutenção
Dimensão da abertura
860 a 910
Dimensão da abertura
860 a 910
840 (tamanho da unidade)
(Dimensão dos Parafusos
de Suspensão)
Lado de conexão
da tubulação
Lado do Conexão
da Tubulação
de Drenagem
Painel opcional
(Dimensão dos Parafusos
de Suspensão)
840 (tamanho da unidade)
4 posições dos
Parafusos de Suspensão
Para laje de betão
Inserir (100 a 150Kg)
150 a 160 mm
Aço
Concreto
Parafuso de ancoragem
(W3/8 ou M10)
Para viga de aço
Parafuso de Suspensão
(W3/8 ou M10)
Viga em forma de I
4- Parafusos de Suspensão
W10 ou M3/8 (Fornecidos no Campo)
W-Porca
(Fornecida no Campo)
Arruela (Acessório)
Superfície do teto
indica a dimensão entre a superfície inferior
da unidade interior e a superfície do teto.
Modelo
Fig.3.6 Unidade Interior e Painel de Ar
Mínimo
(Conexão de Tubulação de Líquido)
(Conexão de Tubulação de Gás)
118 (Tubo de Drenagem)
Conexão de
Tubulação de Líquido
Conexão de
Tubulação de Gás
Conexão do
Tubo de Drenagem
Furo da fiação
(Φ 32.5 furo) (sobressalente)
Furo da fiação
(30×30) (para o cabo)
Cassette display panel
