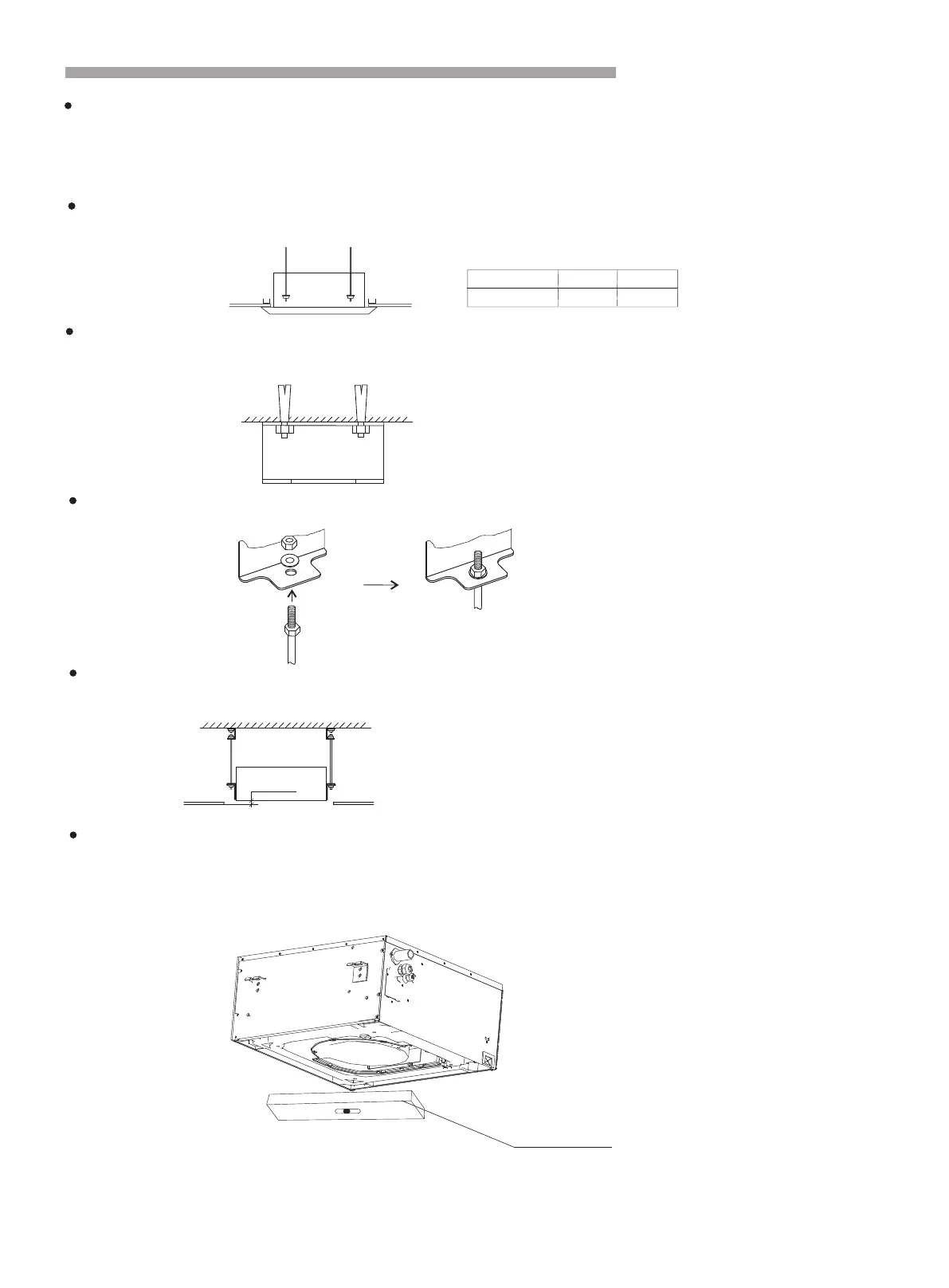

Retire os pólos de suspensão com a porca numa extremidade, monte-os no suporte de suspensão fixo, em
seguida, aperte as porcas e arruelas na parte superior dos suportes de suspensão.
Corte uma abertura (AxB) na placa de teto com o auxílio da placa modular padrão, certifique-se de seguir a
mesma direção dos furos para parafusos de telhado. Fixe as arestas da abertura com as barras de alumínio
em forma de L.
Monte os suportes de suspensão fixados com os parafusos de expansão M8X50 na superfície do telhado.
Certifique-se de apertar os parafusos de expansão e porcas bem. A abertura dos suportes de suspensão deve
dar para fora, como mostrado abaixo.
Retire a placa de moldagem da caixa de embalagem da unidade interior, não a dobre, apenas use-a para decidir
o local da instalação e a direção da unidade no telhado e no teto.
Pressione a placa de moldagem firmemente na superfície do telhado, desenhe a posição do furo para parafuso
de suspensão com um lápis, em seguida, retire a placa de moldagem, faça 8 furos para os parafusos de
expansão. É preferível que a profundidade dos furos apenas revele a rosca dos pólos.
12K,18K
A
B
Model
575~590 575~590
8~13mm
Fixe a unidade principal nos pólos de suspensão com as porcas e arruela anexadas.
As porcas na parte inferior devem ser giradas para cerca de metade do comprimento da rosca.
(Nota: Este procedimento precisa de pelo menos 2 pessoas juntas.)
Ajuste as porcas na parte inferior dos pólos de suspensão, permitindo que a parte inferior da unidade fique 8-13
mm mais alta que a da placa de teto. (como mostra a figura acima)
Em seguida, ajuste cada canto do fundo horizontalmente com uma régua de nivelamento.
(Nível deve estar dentro do escopo de 1/100.)
Régua de nivelamento
