14

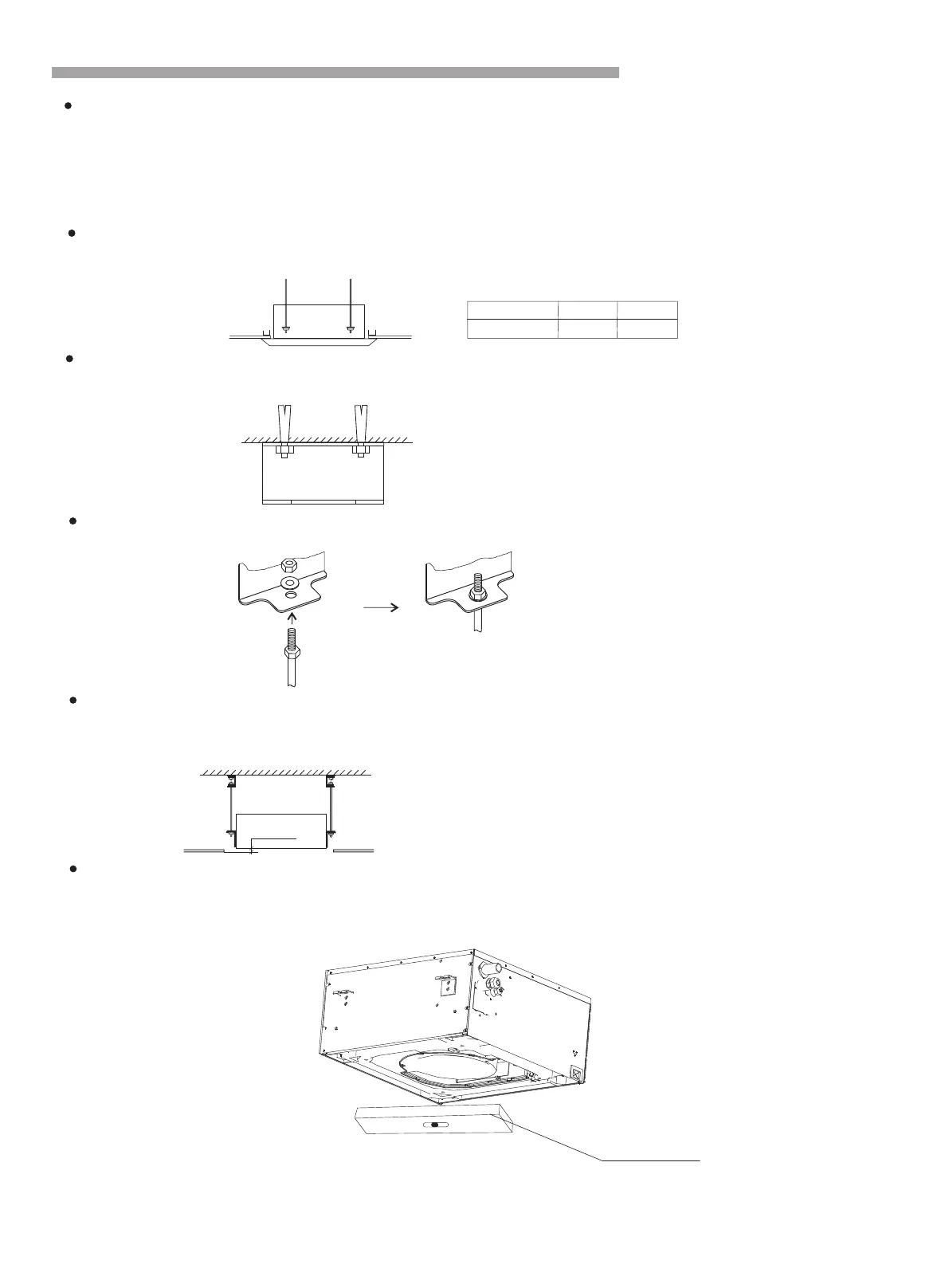

Ziehen Sie die Aufhängungstangen mit Mutter an einem Ende heraus, montieren Sie sie an dem festen
Aufhängebügel und ziehen Sie die Muttern und Unterlegscheiben an der Oberseite der Aufhängebügel an.
Schneiden Sie eine Öffnung (AxB) auf der Deckenplatte mit Hilfe der Musterplatte, achten Sie darauf, die
gleiche Richtung der Löcher für Dachschrauben zu folgen. Befestigen Sie die Kanten der Öffnung mit den
L-förmigen Aluminiumstäben.
Montieren Sie die befestigten Aufhängebügel mit den Erweiterungsschrauben M8X50 aufder Dachfläche.
Ziehen Sie die Schrauben und Muttern gut fest. Die Öffnung der Aufhängebügel muss nach außen zeigen,
ie unten gezeigt.
Nehmen Sie das Musterbrett aus dem Verpackungskarton des Innengerätes heraus, klappen Sie es nicht,
und verwenden Sie es nur, um einen Installationsort und die Richtung der Einheit auf dem Dach und der
Decke zu bestimmen.
Drücken Sie das Musterbrett fest auf die Dachoberfläche, ziehen Sie die Lochposition für die
Erweiterungsschraube mit einem Bleistift heraus, entfernen Sie dann das Musterbrett und bohren
Sie 8 Löcher für die Erweiterungsschrauben. Es ist vorzuziehen, die Tiefe der Löcher nur die Stange der
Pole freizulegen.
12K,18K
A
B
Modus
575~590 575~590
8~13mm
Befestigen Sie das Hauptgerät auf den Aufhängungstangen mit den angebrachten Muttern und der
Unterlegscheibe.
Die Muttern auf dem Boden sollten sich auf etwa die Hälfte der Fadenlänge drehen.
(Hinweis: Dieses Verfahren benötigt mindestens 2 Personen zusammen.)
Stellen Sie die Muttern auf der Unterseite der Aufhängungstangen ein, und lassen Sie die Geräteunterseite
8-13 mm höher als die Deckenplatte liegen. (Wie die Abbildung oben gezeigt)
Stellen Sie dann jede Ecke des Bodens horizontal mit einem Nivellierlineal ein.
(Die Ebenheit sollte im Bereich von 1/100 liegen.)
Nivellierlineal
Installation und Wartung
