23

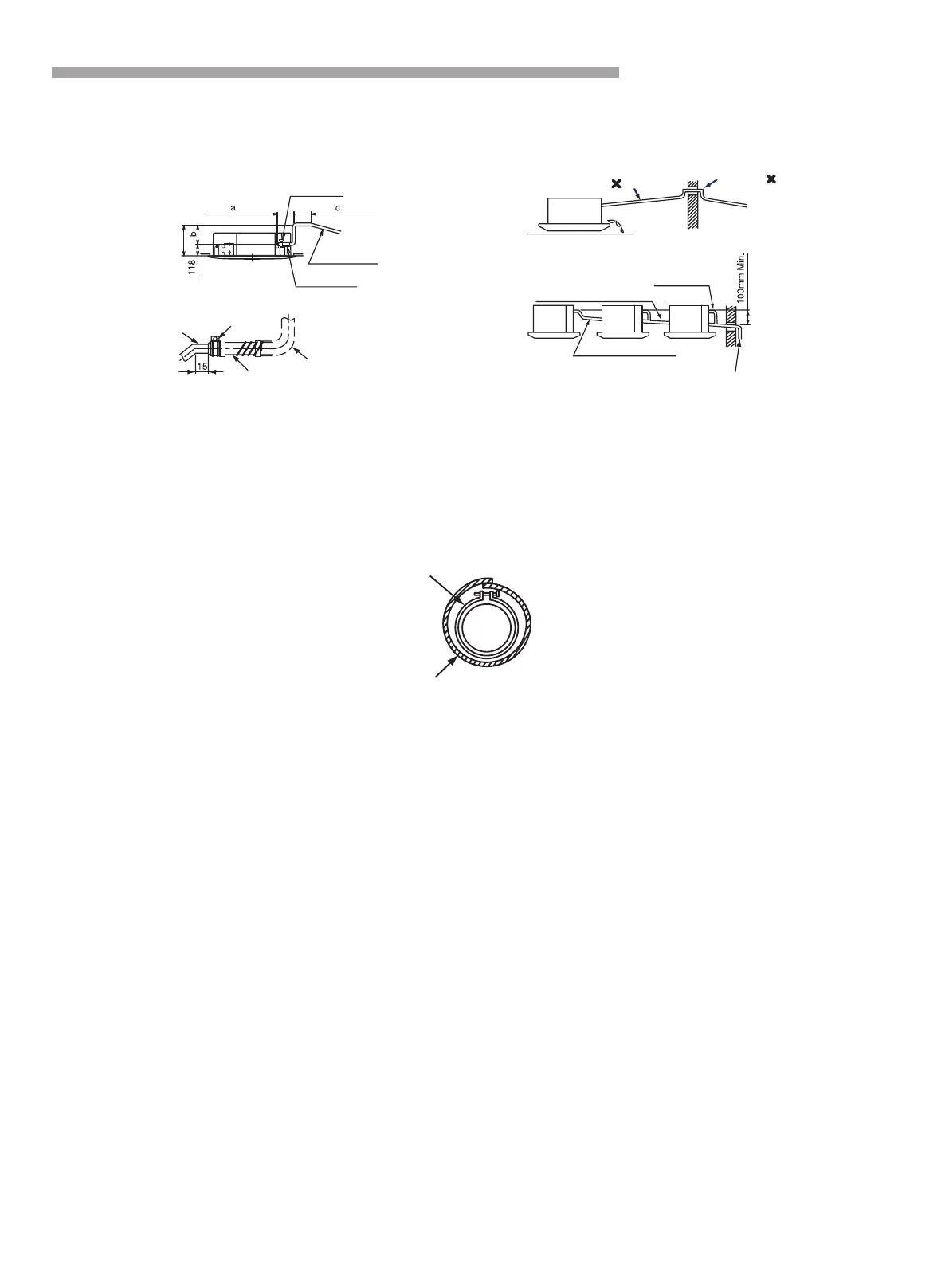

(1) Ein Polyvinylchlorid-Rohr mit Innendurchmesser von 21mm (9K, 12K, 18K) vorbereiten.
Ein Polyvinylchlorid-Rohr mit einem Außendurchmesser von 32 mm (24K, 36K, 42K, 48K, 60K) vorbereiten.
(2) Mit dem Klebstoff befestigen Sie den Schlauch mit der mitgelieferten Klemme am Ablaufschlauch.
Die Ablaufrohre müssen mit einem Gefälle von 1/25 bis 1/100 durchgeführt werden.
* Die Gesamtlänge von a + b + c:
Für 12K, 18K: a≤300,b≤500，c≤50,
Für 24K,36K,42K,48K,60K:a≤300，b≤850，c≤50, a+b+c≤1100
*Beim Anheben der Ablaufleitung am Teil des Auslaufs führen Sie die Ablaufverrohrungsarbeiten durch,
wie in der obigen Abbildung dargestellt.
(3) Isolieren Sie das Abflussrohr nach dem Anschluss des Ablaufschlauchs.
Installation und Wartung
Schlauchband (Zubehör)
Max.850MM
Gefälle von 1/25 bis 1/100
Ablaufschlauch (Zubehör)
Schlauchband
(Zubehör)
Ablaufschlauch
(Zubehör)
Anschluss der
Ablaufwanne
Steigung
Ansteigender Teil
Ablaufleitungsverbindung
Gemeinsame Ablaufleitung
Das Ablaufrohr muss von den
anderen Rohren getrennt werden
Schlauchband (Zubehör)
Verpackung (5T × 270 × 270) (Zubehör)
Vinylchlorid
(bauseitig beigestellt)
Gefälle von 1/25 bis 1/100
Einheit
