23

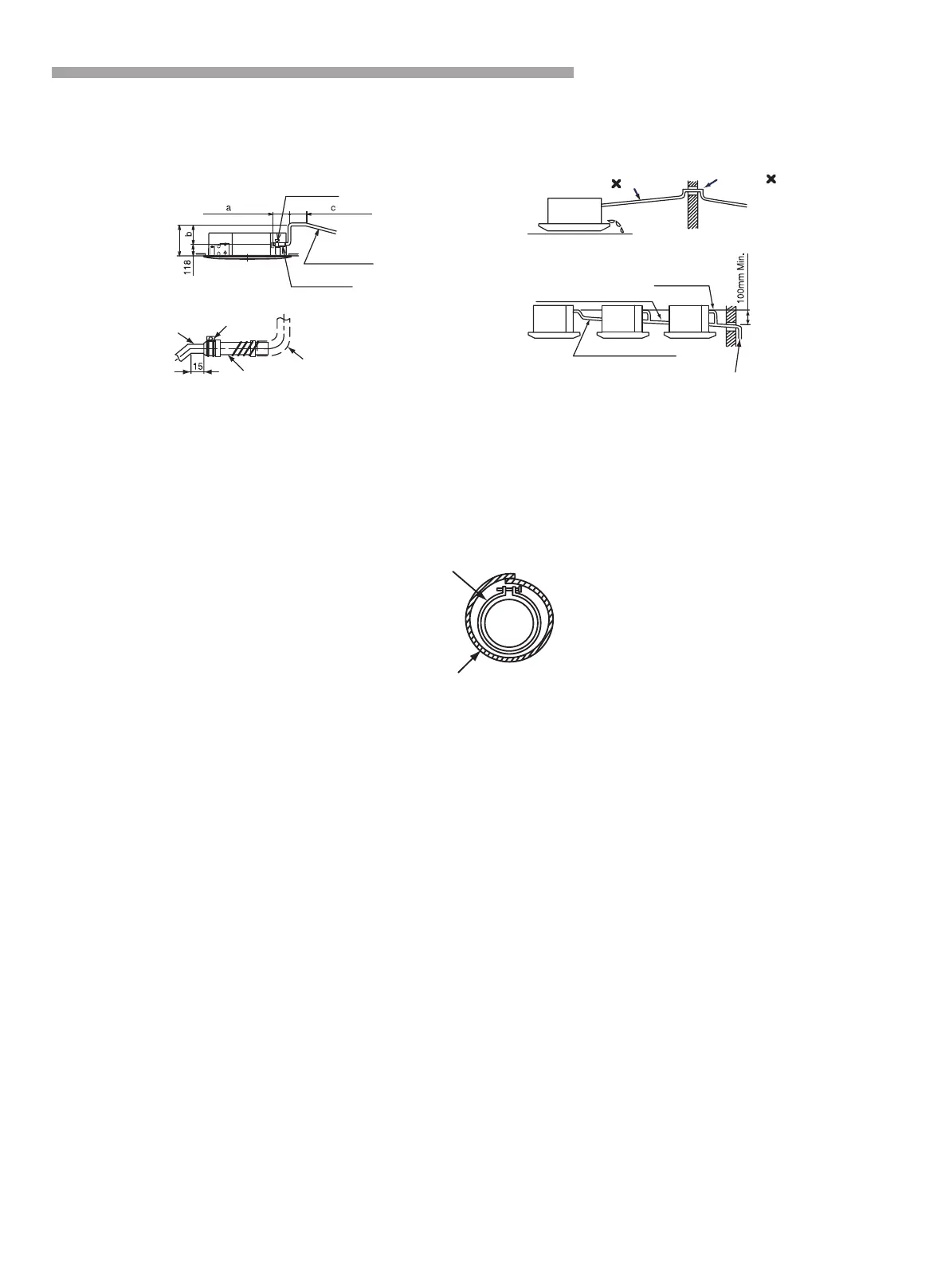

(1) Prepare un tubo de cloruro de polivinilo con 21 mm de diámetro interno ( 12K, 18K).
Prepare un tubo de cloruro de polivinilo con 32 mm de diámetro externo (24K, 36K, 42K, 48K, 60K).
(2)Ajuste el tubo a la manguera de drenaje con un agente adhesivo y la abrazadera suministrada de fábrica.
La tubería de desagüe debe realizarse con una inclinación de 1-/25 a 1/100.
*La longitud total de a+b+c:
Para 12K,18K: a≤300，b≤500，c≤50
Para
*En caso de elevar la tubería de desagüe al exterior, realice el trabajo de tubería como se muestra en la
imagen de arriba.
(3) Aísle la tubería de desagüe después de conectar la manguera de drenaje.
24K,36K,42K,48K,60K: a≤300，b≤850，c≤50,a+b+c≤1100
Abrazadera (accesorio)
Máx.850mm
Inclinación de
1/25 a 1/100
Manguera de drenaje
(accesorio)
Conexión bandeja
de drenaje
Abrazadera
(accesorio)
Manguera de drenaje
(accesorio)
Cloruro de vinilo
(suministrado localmente)
Inclinación
hacia arriba
Parte saliente
Conexión de la
tubería de desagüe
Tubo de desagüe común
Este tubo de desagüe se debe
separar de los otros tubos
Abrazadera (accesorio)
Embalaje (5T ×270×270) (Accesorio)
Unidad
Inclinación de 1/25 a 1/100
Instalación y mantenimiento
