UTILISATION ET ENTRETIEN
REMARQUE :
Les informations contenues dans ce manuel sont destinées à vous aider à utiliser et à entretenir l’outil electrique en toute sécurité. Certaines
illustrations de ce manuel peuvent montrer des détails ou des fi xations qui diff èrent de ceux de votre outil electrique. Par ailleurs, dans
certaines illustrations, les protections et les caches ont été intentionnellement supprimés à des fi ns d’illustration.

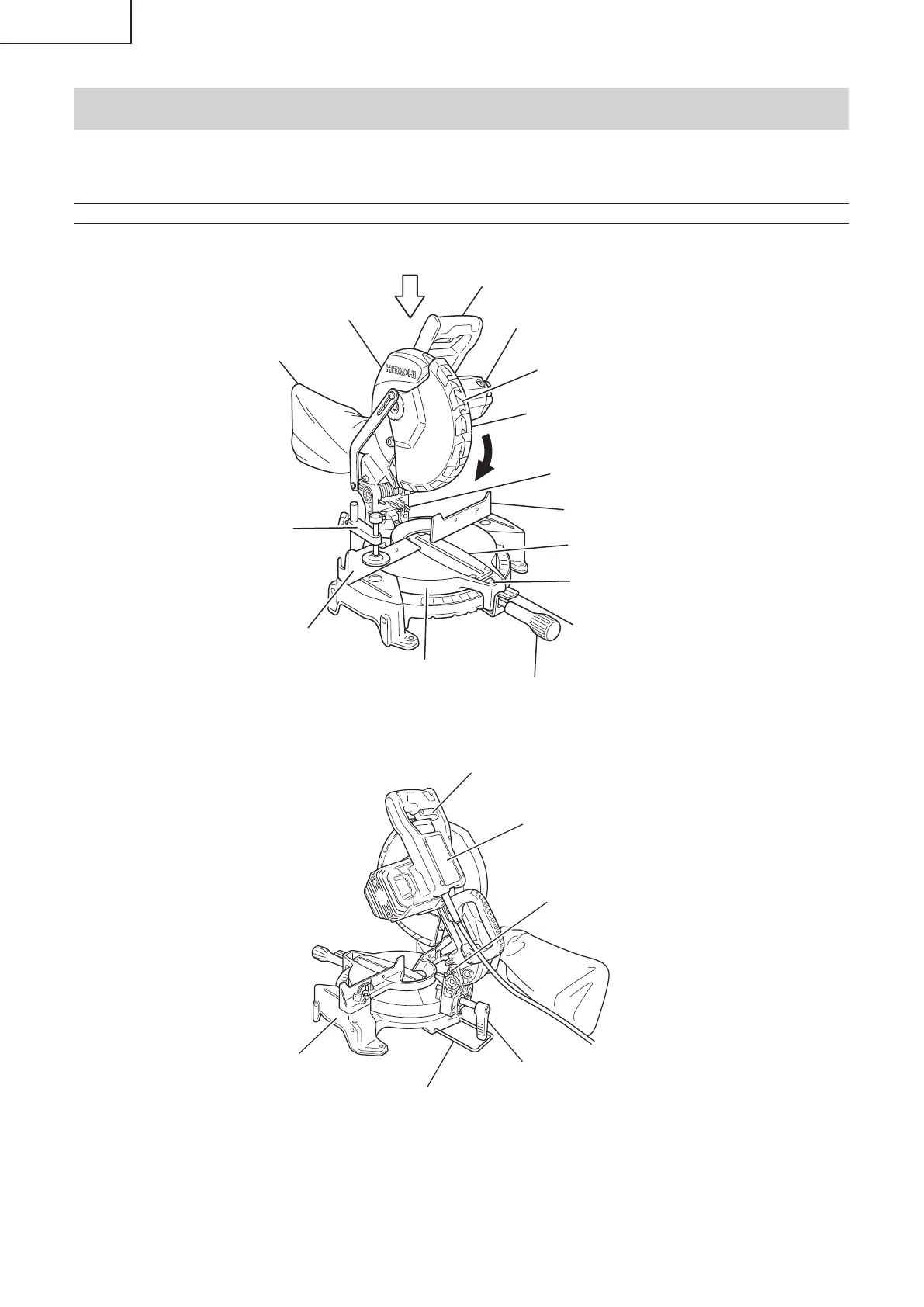

NOM DES PIÈCES
MODÈL C10FCG
Sac à copeaux
Poignée
Protection inférieure
Garde
(côté droit)
Plaque d’insertion
Plaque tournante
Poignée latérale
Lame
Garde
(côté gauche)
Tête de moteur
Indicateur (A)
(pour échelle d’onglet)
Moteur
Carter
Indicateur (B)
(pour échelle de biseau)
Ensemble d’étau
Sens de rotation
Levier
Fig. 1
Socle
Gâchette
Goupille de
verrouillage
Plaque signalétique
Levier de serrage
Support
Fig. 2
