Français
ACCESSOIRES EN OPTION ........vendus séparément
1 Support (No. de code 974562)
2 Vis à métaux de 6 mm (No. de code 949258)
3 Support de rallonge et butée (No. de code 322710)
4 Lame de scie de 255 mm (10 po.) Lame de scie TCT pour coupe de bois
(Nombre total de dents : 60) (No. de code 976472)
5 Lame de scie de 255 mm (10 po.) Lame de scie TCT pour coupe
d’aluminium (Nombre total de dents : 100) (No. de code 319658)
6 Ensemble d’étau de corniche complexe (No. de code 322712) (Comprend
la butée (L) de corniche complexe)
7 Butée (L) de corniche complexe (No. de code 322713)
8 Butée (R) de corniche complexe (No. de code 322714)
REMARQUE :
Les accessoires sont sujets à changement sans obligation de la
part de HITACHI.
APPLICATIONS
Cadres en bois et en aluminium.
PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, eff ectuer les préparations
suivantes :
1. Retirer tous les matériaux d’emballage qui sont attachés ou connectés
à l’outil avant d’essayer de le faire fonctionner.

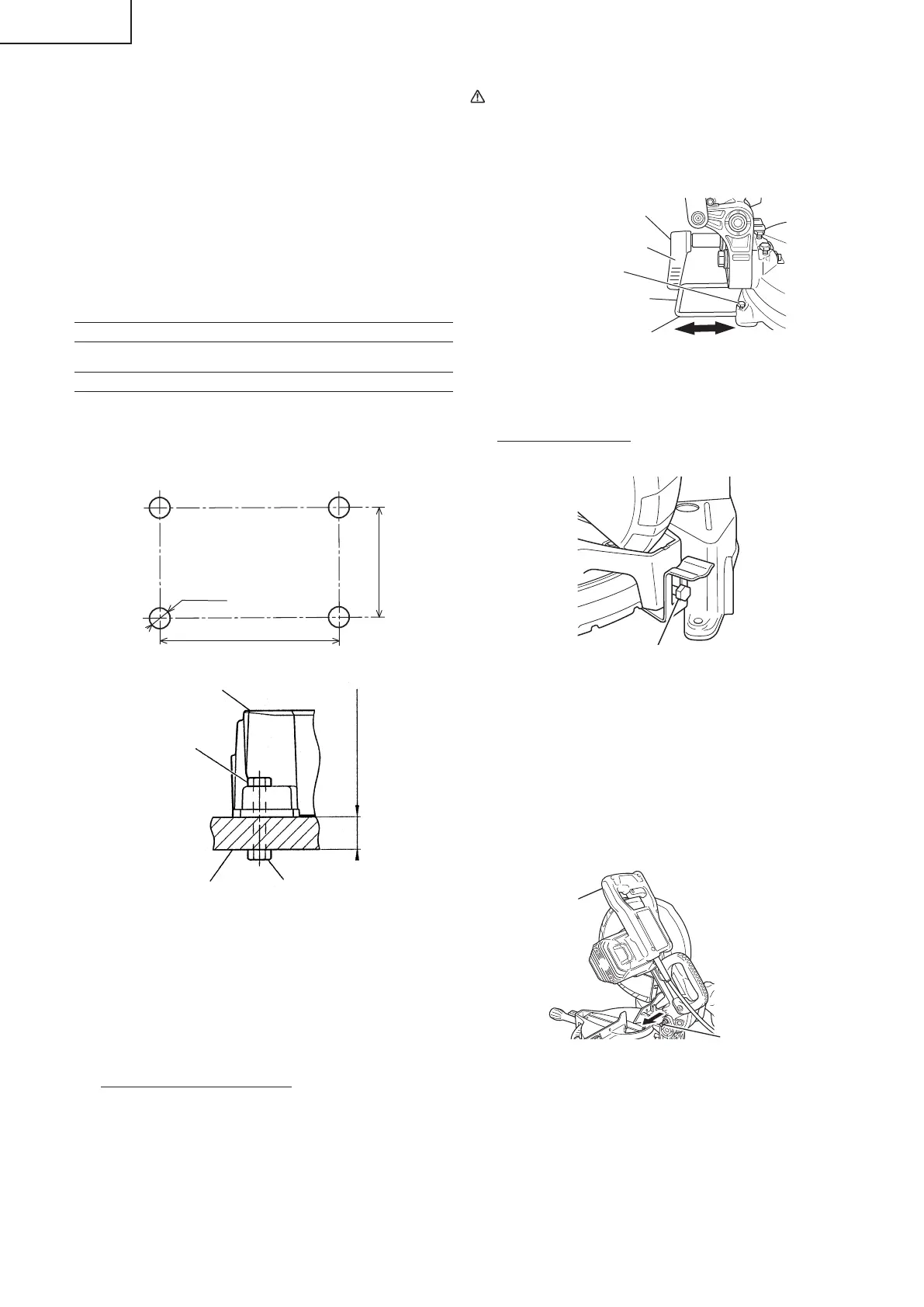

2. Installation
4 orifi ces de
11/32 po. (9mm)
8-9/16 po. (217mm)
14-1/6 po. (360mm)
Epaisseur de l’établi 1 po. (25mm)
Boulon de 5/16
po. (8mm)
Socle
Etabli
Ecrou de 5/16 po. (8mm)
Fig. 4
Fixer l’outil électrique sur un établi horizontal et de niveau conformément
à la Fig. 4.
Sélectionner des boulons d’un diamètre 5/16 po. (8mm) dont la longueur
convient pour l’épaisseur de l’établi.
La longueur des boulons devra être d’au moins 1-3/8 po. (35mm) plus
l’épaisseur de l’établi.
Par exemple, utiliser des boulons de 2-11/32 po.(60mm) ou plus avec un
établi de 1 po. (25mm) d’épaisseur.
Le support fi xé à l’arrière du socle aide à stabiliser l’outil électrique.
Réglage du support, levier de serrage:
Attachez le support compris dans la position montrée sur la fi gure 5 et
ajustez le support jusqu’à ce que sa surface inférieure entre en contact
avec la surface de l’établi. Après l’ajustement serrez solidement le boulon
de 6 mm. Desserrez la vis M6 × 20 sur le levier de serrage et fi xez-le dans
une position où le levier de serrage peut être utilisé facilement.
ATTENTION :
Fixez l’outil électrique à un établi avec des boulons (6 mm), et si
la plaque tournante a pivoté de 45 degrés ou plus, faire attention
à ce que la main qui tient la poignée latérale de l’outil ne soit pas
prise entre la poignée latérale et les têtes de boulon (6 mm).
Cela pourrait provoquer des blessures.
Boulon de 6mm
Déplacer
Régler le support
jusqu’à ce que sa
surface inférieure soit
en contact avec la
surface du banc.
Support
Vis de M6 × 20
Levier de serrage
Fig. 5-a
Installer la poignée latérale
Retirer le boulon M10 et installer la poignée latérale fournie avec cette
unité.
Boulon de 10 mm
Fig. 5-b
3. Libérer la goupille de verrouillage
Quand l’outil électrique quitte nos usines, ses pièces principales sont
fi xées à l’aide d’une goupille de verrouillage.
Déplacer légèrement la poignée de façon à dégager la goupille de
verrouillage.
REMARQUE :
La goupille de verrouillage se dégagera plus facilement et plus
sûrement si l’on abaisse légèrement la poignée.
La position verrouillée de la goupille de verrouillage ne doit servir
que pour le transport et le remisage.
Poignée
Goupille de
verrouillage
Fig. 6
4. Installer le sac à copeaux, le support, la butée et les étaux
(Le support et la butée sont des accessoires en option.)
Fixer le sac à copeaux et l’ensemble d’étau comme indiqué sur la Fig. 1
et Fig. 2.
