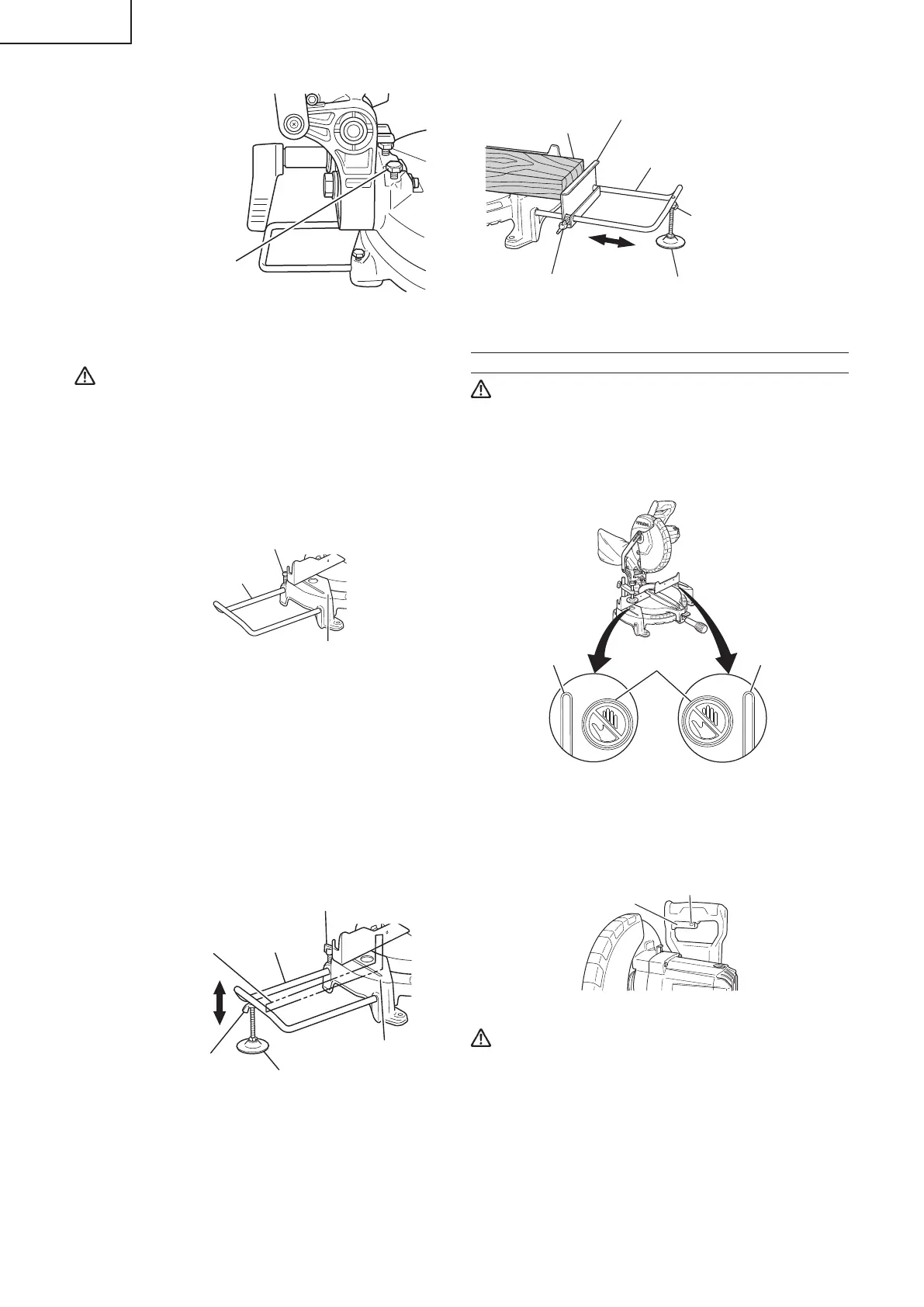

Perno de 8mm (B)
(Retén para ángulo en bisel
de 45° hacia la izquierda)
Fig. 8-b
2. Inmovilización de la pieza de trabajo
ADVERTENCIA:
Sujete siempre la pieza de trabajo a la escuadra de guía, ya que
de lo contrario podría salirse de la mesa y causar lesiones serias.
3. Instalación del soporte ... (Accesorio opcional)
El soporte ayuda a mantener las piezas de trabajo estables y en su sitio
más tiempo durante la operación de corte.
○
Tal y como se indica en la Fig. 9, instale el soporte en los orifi cios del
lateral de la base y apriételo con un destornillador de 6 mm (Accesorio
opcional).
Destornillador de 6 mm (Accesorio opcional)
Soporte (
Accesorio opcional
)
Base
Fig. 9
4. Instalación de los soportes ... (Accesorios opcionales)
Los soportes ayudan a mantener estables, y en su lugar, las piezas de
trabajo largas durante la operación de corte.
(1) Como se indica en la Fig. 10, utilice una escuadra de acero para alinear
el borde superior de los soportes con la superfi cie de la base.
Afl oje el perno de mariposa de 6mm. Gire el perno de ajuste de altura
de 6mm, y ajuste la altura del soporte.
(2) Después del ajuste, apriete fi rmemente la tuerca de mariposa y asegure
el sujetador con el perno de mariposa de 6mm (accesorio opcional). Si
el largo del perno de ajuste de altura de 6mm es insufi ciente, coloque
debajo una placa delgada. Asegúrese de que el extremo del perno de
ajuste de altura de 6mm no sobresalga del sujetador.
Tuerca de mariposa
de 6mm
(accesorio opcional)
Perno de mariposa de 6mm
(Accesorio opcional)
Superfi cie
de la base
Perno de ajuste de la
altura de 6mm
(accesorio opcional)
Soporte
(Accesorio
opcional)
Escuadra de acero
Fig.10
5. Retén para precisión de corte ... (El retén y el soporte son accesorios
opcionales)
El retén facilita la precisión del corte continuo en longitudes de 11 pulg.
a 17-3/4 pulg. (280 a 450mm).
Para instalar el retén, fíjelo al soporte con el perno de mariposa de 6 mm,
como se muestra en la Fig. 11.
Pieza de trabajo
Retén
(Accesorio opcional)
Perno de mariposa de 6mm
(accesorio opcional)
Soporte
(Accesorio opcional)
Mueva
Perno de ajuste de la altura
(accesorio opcional)
Tuerca de mariposa de
6mm (accesorio opcional)
Fig. 11
APLICACIONES PRÁCTICAS
ADVERTENCIA:
∗
Para evitar lesiones, no quite ni remplace nunca la pieza
de trabajo sobre la mesa mientras la herramienta esté en
funcionamiento.
∗
No coloque nunca sus miembros dentro de la línea cerca del
signo de advertencia mientras esté utilizando la herramienta.
Esto podría resultar peligroso (consulte la Fig. 12).
Línea
Signo de
advertencia
Línea
Fig. 12
1. Operación de conmutación
Tire del disparador para activar el interruptor y suéltelo para desactivarlo.
Después de soltar el gatillo, asegúrese de que éste vuelva totalmente a
su posición original y de que se desconecte el interruptor.
Interruptor
de disparo
Orifi cio
Fig. 13
ADVERTENCIA:
Este bloqueo permitirá evitar el encendido accidental de la
herramienta eléctrica o la utilización por parte de personas no
autorizadas (especialmente los niños).
Para evitar la utilización no autorizada de esta herramienta,
inserte un candado en el orifi cio del interruptor de disparo para
imposibilitar la utilización del interruptor.
2. Utilización del conjunto de tornillo de carpintero (Accesorio estándar)
(1) El módulo de prensa de tornillo puede ser montado en el lado izquierdo
o derecho del tope afl ojando el perno de palomilla de 6 mm (A).
(2) El portatornillo puede elevarse o bajarse de acuerdo con la altura de
la pieza de trabajo afl ojando el perno de orejas de 6mm (B). Después
del ajuste, apriete fi rmemente el perno de orejas de 6 mm (B) y fi je el
portatornillo.
