29
Français
Garde
Lame
Equerre en acier
Fig. 28-b

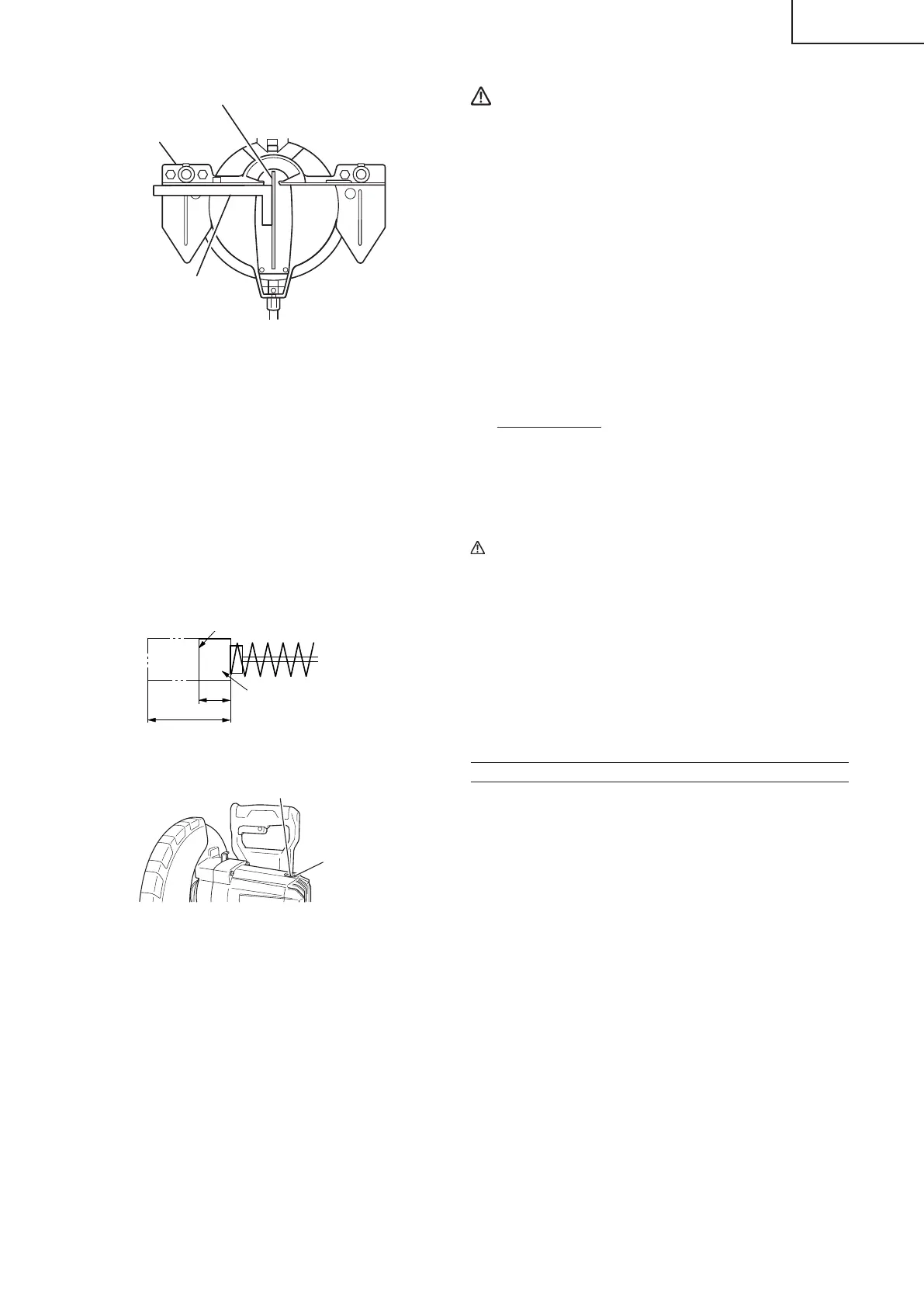

3. Inspecter les balais carbone (Fig. 29 et Fig. 30)
Les balais carbone du moteur sont des pièces consommables.
Si les balais en carbone sont usés, le moteur risque d’avoir des anomalies.
En conséquence, inspecter périodiquement les balais en carbone et
les remplacer lorsqu’ils ont atteint la limite d’usure comme indiqué à la
Fig. 29.
Par ailleurs, maintenir les balais carbone propres de façon qu’ils glissent
régulièrement dans les porte-balai. Les balais carbone sont faciles
à retirer ; pour cela, retirer les têtes porte-balai (voir Fig. 30) avec un
tournevis à tête plate (signe moins).
REMARQUE :
Lors du remplacement des balais carbone, utiliser uniquement des
balais carbone Hitachi dont le n° «43» représente les deux derniers
chiff res du n° de code (voir Fig. 29). Si vous utilisez d’autres balais
carbone, le frein électrique ne fonctionnera pas.
1/4 po. (6mm)
11/16 po. (17mm)
Le No. 43 représente
les deux derniers
chiff res du no. de code
des balais carbone.
Limite d’usure
43
Fig. 29
Tête
porte-balai
Fente de tournevis
Fig. 30
4. A propos de l’entretien du moteur (se reporter à la Fig. 1)
L’enroulement du moteur est le coeur de cet outil. Veiller tout
particulièrement à ne pas endommager l’enroulement en l’exposant à
l’huile ou à l’eau.
REMARQUE :
L’accumulation de poussières dans le moteur peut entraîner une
anomalie de fonctionnement.
Après avoir fait tourner le moteur pendant 50 heures environ, le
laisser tourner à vide et souffl er de l’air sec dans le perçage à
l’arrière du moteur. Cette action a pour eff et de débarrasser le
moteur des poussières et saletés.
5. Inspection des vis
Inspecter régulièrement chaque composant de l’outil électrique pour voir
s’il n’est pas lâche.
Resserrer les vis des pièces lâches.
AVERTISSEMENT :
Pour éviter tout risque de blessure, ne jamais faire fonctionner
l’outil électrique si certains de ses composants sont lâches.
6. Inspection du bon fonctionnement de la protection inférieure
Avant chaque utilisation, faire un essai de la protection inférieure (voir
Fig. 7) pour s’assurer qu’elle est en bon état et qu’elle se déplace en
douceur.
Ne jamais utiliser l’outil si la protection inférieure ne fonctionne pas
correctement et qu’elle n’est pas en bon état mécanique.
7. Remisage
Quand le travail est terminé, vérifi er que l’on a bien eff ectué toutes les
opérations suivantes :
(1) Interrupteur à gâchette en position OFF,
(2) Fiche d’alimentation débranchée de la prise secteur,
(3) Pour éviter tout fonctionnement non autorisé de l’outil, mettre un cadenas
dans l’orifi ce de l’interrupteur à gâchette.
Si l’on ne prévoit pas de se servir de l’outil, le ranger dans un lieu sec et
hors de portée des enfants.
8. Graissage
Graisser les surfaces de glissement suivantes une fois par mois pour
maintenir l’outil électrique en bon état de marche pendant longtemps
(voir Fig. 1 et Fig. 2). Il est recommandé d’utiliser une huile de machine.
Points de graissage :
∗ Section rotative de la charnière
∗ Section rotative de l’ensemble d’étau
9. Nettoyage
Retirer périodiquement les copeaux et autres déchets de la surface de
l’outil électrique, en particulier par l’intérieur de la protection inférieure,
avec un chiff on humecté de savon.
10. Liste des pièces de rechange
ATTENTION :
Les réparations, modifi cations et inspections des outils électriques
Hitachi doivent être confi ées à un service après-vente Hitachi
agréé.
Il sera utile de présenter cette liste de pièces au service après-
vente Hitachi agréé lorsqu’on apporte un outil nécessitant des
réparations ou tout autre entretien. Lors de l’utilisation et de
l’entretien d’un outil électrique, respecter les règlements et les
normes de sécurité en vigueur dans le pays en question.
MODIFICATIONS:
Les outils électriques Hitachi sont constamment améliorés et modifi és
afi n d’incorporer les tous derniers progrès technologiques.
En conséquence, il est possible que certaines pièces soient modifi ées
sans avis préalable.
SERVICE APRÈS-VENTE ET RÉPARATIONS
Tous les outils électriques de qualité fi nissent un jour par avoir besoin de
réparations ou de remplacement de pièces sous l’eff et d’une usure normale.
Pour garantir que seules des pièces de rechange agréées seront utilisées
et que le système de double isolation sera protégé, il faudra confi er toutes
les opérations d’entretien (autres que l’entretien de routine) exclusivement à
un SERVICE APRES-VENTE D’OUTILS ELECTRIQUES HITACHI AGREE.
REMARQUE :
Les spécifi cations sont sujettes à modifi cation sans obligations
de la part d’HITACHI.
