28
Français

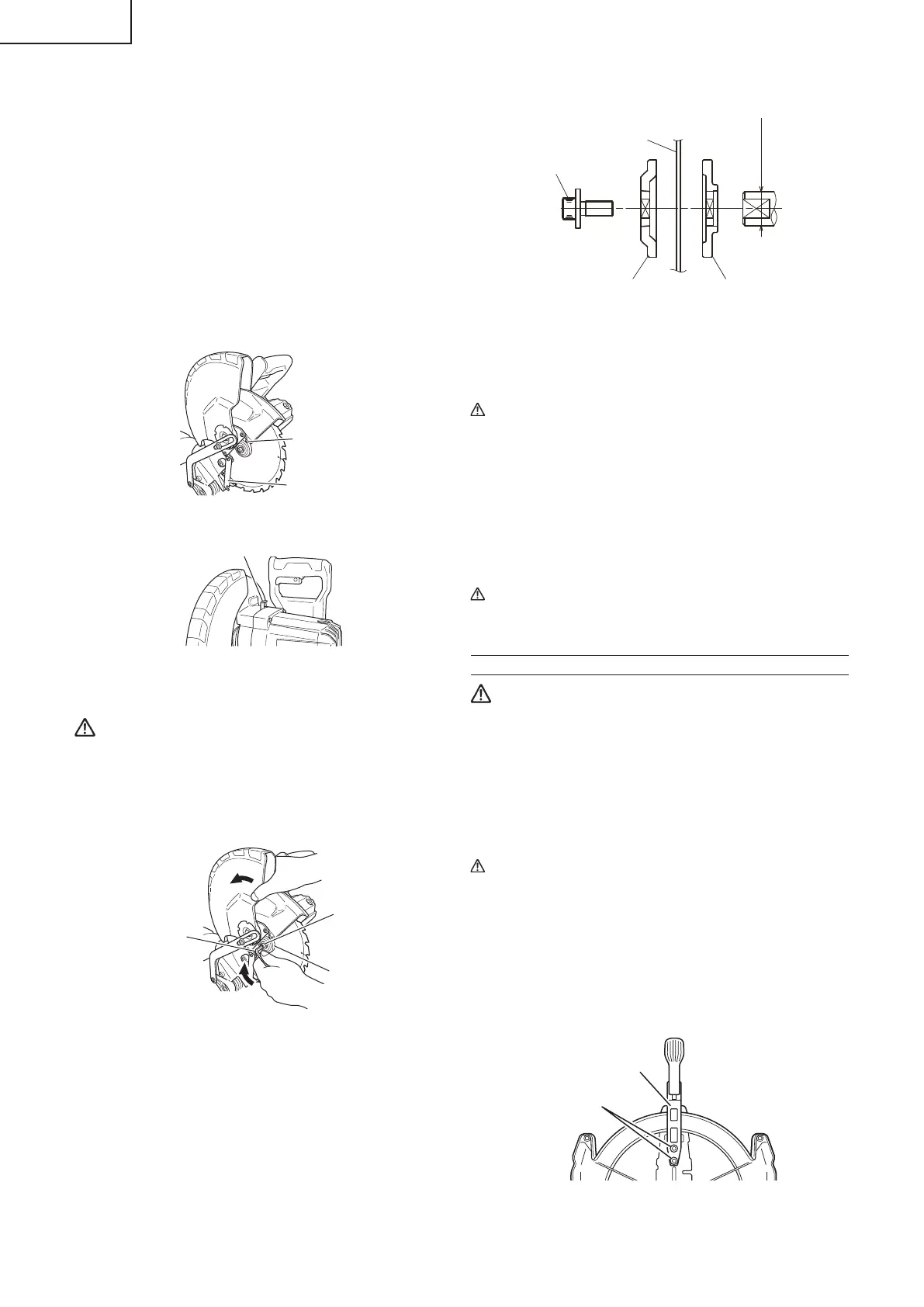

1. Installation de la lame (Fig. 27-a, Fig. 27-b, Fig. 27-c et Fig. 27-d)
(1) Tourner la protection inférieure (plastique) sur le dessus.
(2) Utiliser le tournevis pour desserrer la vis de 4mm qui fi xe le carter d’axe,
puis retirer le carter d’axe.
(3) Engager le verrou d’axe et desserrer le boulon avec clé à barre à six pans
de 5mm (accessoire standard).
Le boulon ayant un fi letage à gauche, le tourner vers la droite pour le
desserrer, comme indiqué à la Fig. 27-c.
REMARQUE :
Si le verrou d’axe ne peut pas facilement être engagé pour
verrouiller l’axe, tourner le boulon avec une clé à barre à six pans
de 5mm (accessoire standard) tout en appliquant une pression
sur le verrou d’axe.
L’axe de la lame est verrouillé quand le verrou d’axe est enfoncé.
(4) Retirer le boulon, la rondelle (D) et la rondelle (E).
Carter d’axe
Vis à métaux de 4 mm
Fig. 27-a
Verrou d’axe
Fig. 27-b
(5) Soulever la protection inférieure et monter la lame de scie.
AVERTISSEMENT :
Lors du montage de la lame de scie, s’assurer que la marque de
sens de rotation sur la lame de scie et le sens de rotation sur le
carter d’engrenage (se reporter à la Fig. 1) sont les mêmes.
(6) Nettoyez profondément la rondelle (D), la rondelle (E) et le boulon, et
installez-les sur la broche de la lame de scie.
Clé à barre à six
pans de 5mm
Rondelle (E)
Boulon
Fig. 27-c
Rondelle (E)
(côté de chanfrein)
Lame
5/8 po. (15.9mm)
Boulon
Rondelle (D)
Fig. 27-d
(7) Appuyer sur le verrou d’axe et serrer le boulon en le tournant vers la
gauche à l’aide de la clé fournie comme accessoire standard (clé à barre
à six pans de 5mm), comme indiqué à la Fig. 27-c.
ATTENTION :
∗
Vérifi er que le verrou d’axe est revenu en position rentrée après
le retrait ou l’installation de la lame.
∗
Serrer le boulon de façon qu’il ne se desserre pas pendant le
fonctionnement.
Vérifi er que le boulon est solidement vissé avant de mettre
l’outil électrique en marche.
2. Retrait de la lame
Démonter la lame en procédant dans l’ordre inverse de l’installation
décrite au paragraphe 1 ci-dessus. La lame s’enlève facilement si le
carter de sécurité est relevé.
ATTENTION :
Ne jamais tenter d’installer des lames de scie de plus de 10 po.
(255mm) de diamètre. Toujours installer des lames de scie d’un
diamètre égal ou inférieur à 10 po. (255mm).
ENTRETIEN ET INSPECTION
AVERTISSEMENT :
Pour éviter tout risque d’accident ou de blessure, toujours
vérifi er que l’interrupteur à gâchette est coupé et que la fi che
d’alimentation est débranchée de la prise secteur avant d’entretenir
ou d’inspecter l’outil.
1. Inspection de la lame
Toujours remplacer la lame dès qu’elle présente des signes d’usure ou
de dommage.
Une lame endommagée risque de provoquer des blessures, et une lame
usée peut réduire le rendement et provoquer une surcharge du moteur.
ATTENTION :
Ne jamais utiliser de lame émoussée. Si la lame est émoussée, sa
résistance à la pression de la main appliquée par la poignée de
l’outil a tendance à augmenter, ce qui rend le fonctionnement de
l’outil électrique peu sûr.
2. Inspection du levier
Si les boulons à tête hexagonale (2) sont lâches, aligner les côtés de la
garde et de la lame de scie avec l’équerre en acier. Après avoir réglé la
lame de scie et la garde sur un angle de quatre-vingt-dix degrés, serrer
les boulons à tête hexagonale (2) qui fi xent le levier.
Boulon à
tête hexagonale
Levier
Fig. 28-a
0000BookC10FCG.indb280000BookC10FCG.indb28 2017/03/0814:01:092017/03/0814:01:09
