7

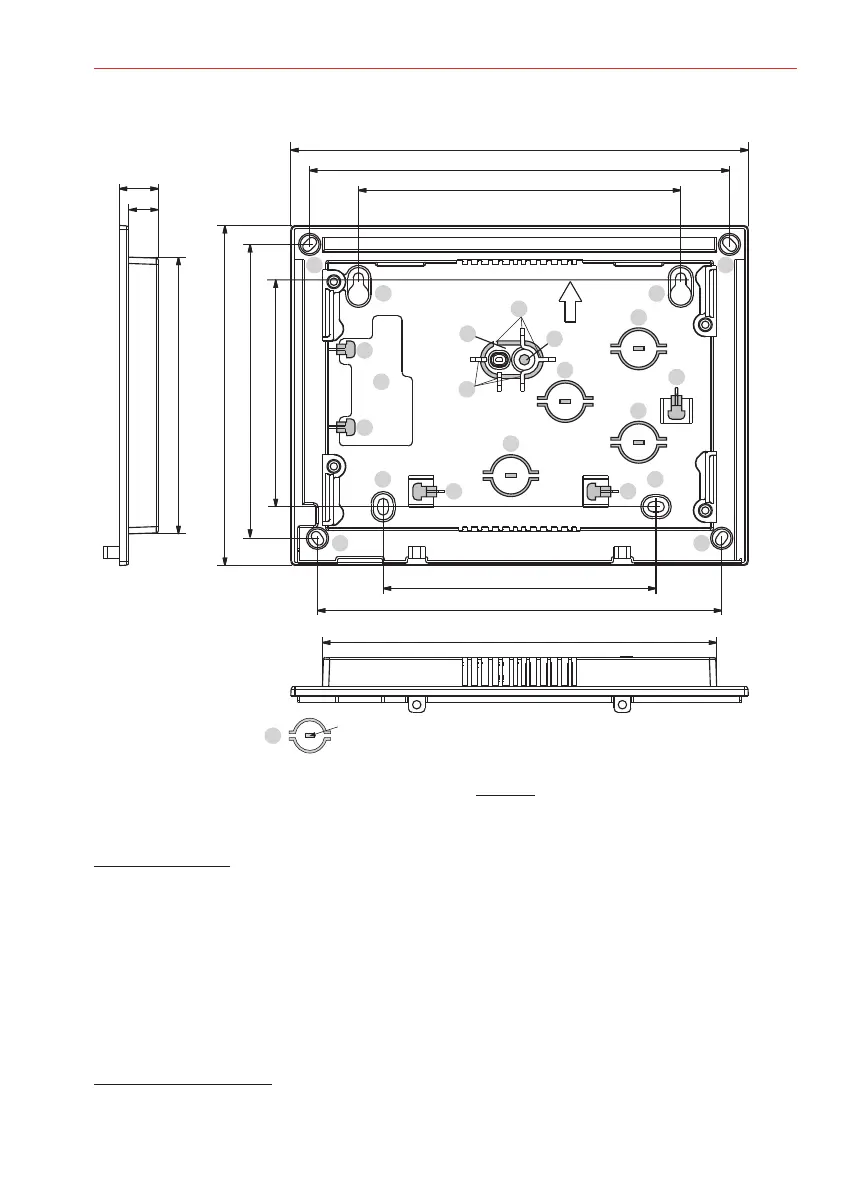

9.2 Rückwand montieren
Legende:
Befestigungsbohrungen (Montage auf Putz)
Kabeleinführungen
Abreißsicherung Bedienteil
Haltestege
Wandbefestigung für die Abreißsicherung
Zugentlastungshalter für Kabelbinder
Befestigungsbohrungen für Hohlwandmontage
Hinweis: Hier nur Flachkopfschrauben zur
Montage verwenden!
Diese Befestigungsbohrungen ermöglichen die
Hohlwandmontage ohne Verwendung der
Montagekrallen wie in Kap 9.3 beschrieben.
Montage (auf Putz):
Die Rückwand kann als "Bohrschablone" verwendet
werden.
Rückwand befestigen:
- Schrauben Sie die Rückwand an den mit
gekennzeichneten Stellen auf einen sicheren
Montageuntergrund.
- Entsprechend der Montagesituation: Führen Sie
das Anschlusskabel während der Montage oder
nach der Montage der Rückwand durch eine
geeignete Kabeleinführung.
- Für die Zugentlastung des Kabels stehen
Zugentlastungshalter zur Verfügung. Befestigen
Sie das Kabel mit Kabelbinder am Zugentlastungs-
halter.
Montage mitAbreißsicherung:
- Abreißsicherung am Wandbefestigungsloch
festschrauben.
- Alle Haltestege auftrennen.
Zum Ausbrechen der Kabeleinführungen Schraubendreher in der
Mitte ansetzen und aushebeln.
Montage-Anschluss-Anleitung MB BedienteilTouchScreen
UP
218
188
109
140
130
193
162
132
154
200
18,6
14
