Honeywell 013080 - Hohlwandmontage der Rückwand

8 Montage-Anschluss-Anleitung MB BedienteilTouchScreen
9.3 Hohlwandmontage der Rückwand
Die Rückwand kann mit den beiliegenden 4 Montagekrallen und den 4 selbstschneidenden Schrau-
ben in einer Hohlwand montiert werden.
Eine Hohlwandmontage der Rückwand, ohne Verwendung der Montagekrallen, ist mittels den
Montagebohrungen am Rahmen möglich, beachten Sie hierzu das Kap. 9.2.
Montage (Hohlwand):
Wand-Aussparung:
Wand-Aussparung mit 188 x 132mm anfertigen.
Gesamttiefe mindestens 30mm.
Achten Sie darauf, dass die Aussparung nicht größer
wird als Außenabmessungen des Randes (218 x
162mm).

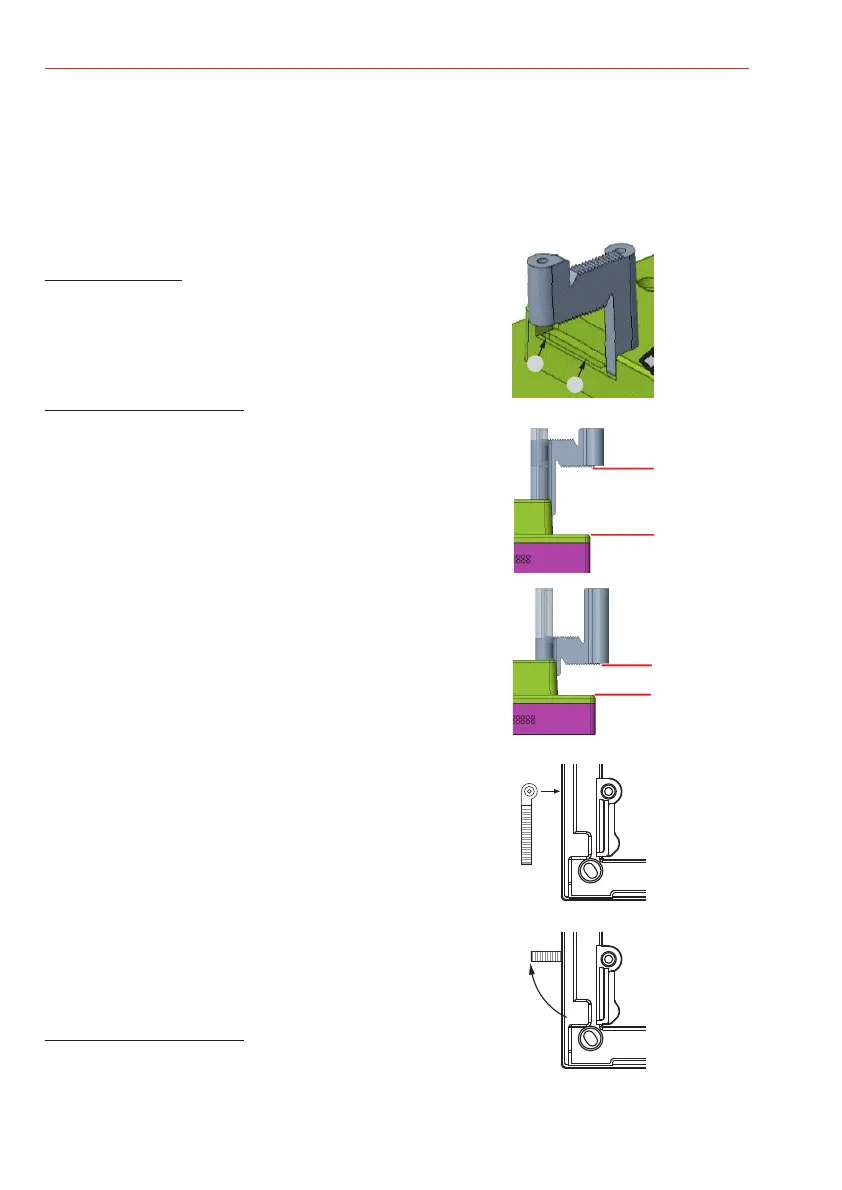

Vorbereitung der Rückwand:
- Gehäusestege an den Seiten für die Montage der
Montagekrallen, mit dem Seitenschneider oder
Zange ausbrechen.
- Auswahl der Krallen für die Hohlwandmontage:
Entsprechend dem benötigten Wandklemmbereich
die Montagekrallen mit der kurzen oder langen
Gewindebohrung in die Rückwand einsetzen.
- Montagekrallen gemäßAbbildung einsetzen.
- Schraube nur so weit eindrehen, bis die Kralle
festgehalten wird.
- Gehäuse in die Hohlwand einsetzen.
- Schrauben anziehen. Dabei drehen sich Krallen um
90° und klemmen das Gehäuse fest.
- Schrauben so lange anziehen, bis das Gehäuse
sicher befestigt ist.
Hinweis zurAbreißsicherung:
- Die Abreißsicherung kann bei der Hohl-
wandmontage nicht verwendet werden.


14 - 23mm
23 - 30mm
