9.4 Fronteinheit einhängen
Beachten: Vor dem Einhängen
der Fronteinheit die BUS-2
Adresse einstellen. Beachten
Sie hierzu das Kap. 10.
Nach erfolgtem Anschluss und
Einstellung der BUS-2 Adresse, wird die
Fronteinheit zuerst von oben in die
Rückwand eingesetzt.
Die Fronteinheit zuklappen, dabei
beachten, dass keine Anschlusskabel
eingeklemmt werden.
Die Fronteinheit muss sich leicht über die
Gewindenasen der Rückwand schließen
lassen.

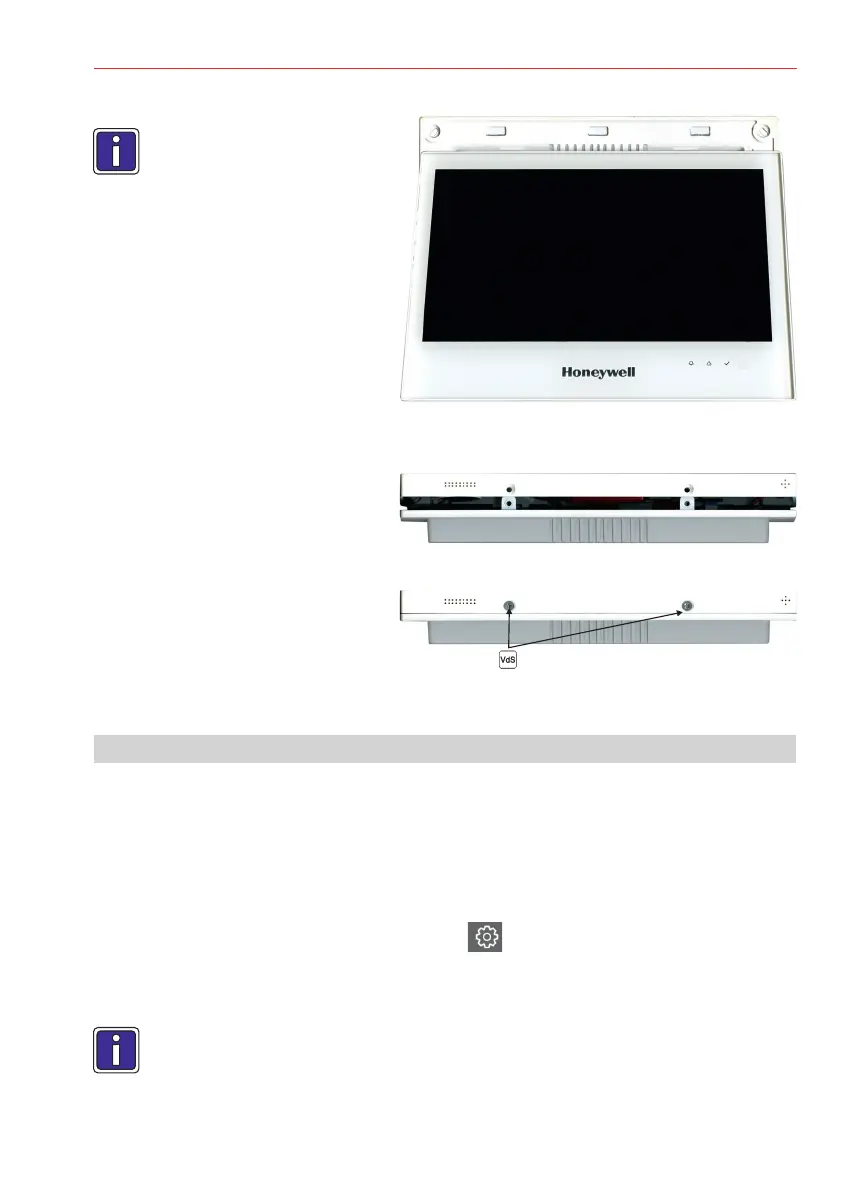

9.5 Fronteinheit befestigen
Mit den beiden Schrauben M3x10 die
Fronteinheit mit dem Gehäuse ver-
schrauben.
9.6 Gehäuse verplomben
Verplomben Sie nach abgeschlossener
Montage und Funktionsprüfung das
Gehäuse. Kleben Sie dazu den VdS-
Plombieraufkleber (Art.-Nr. 050097) auf
die beiden Schrauben.
10. BUS-2Adresse einstellen/ändern
- Adresse einstellen bei der Erstinbetriebnahme oder nachträglich ändern
Bei der Erstinbetriebnahme von werkseitig ausgelieferten Geräten muss die BUS-2 Adresse
eingestellt werden. Dies erfolgt durch Anlegen der Betriebsspannung bei geöffnetem
Sabotagekontakt, also im ausgebauten Zustand das Bedienteils.
- Betriebsspannung anlegen.
- Abwarten bis sich das Bedienteil initialisiert.
-W .arten bis das Loginfenster angezeigt wird
- , Menü aufrufen"OK" betätigen Einstellungen
è
Auswahl des Eingabefeldes zur Einstellung der BUS-2Adresse.
Einstellung der BUS-2Adresse mittels Touchmenü und Touchtastatur.
EinstellbarerAdressbereich: .00 bis 63
Die hier eingestellte BUS-2 Adresse bleibt auch nach Wegnahme der Betriebsspan-
nung dauerhaft gespeichert.
Montage-Anschluss-Anleitung MB BedienteilTouchScreen
