标准安装方式如何安装“遮阳罩”：

• 准备好订购的“遮阳罩”及自带的 2 个组合螺钉 M8*25

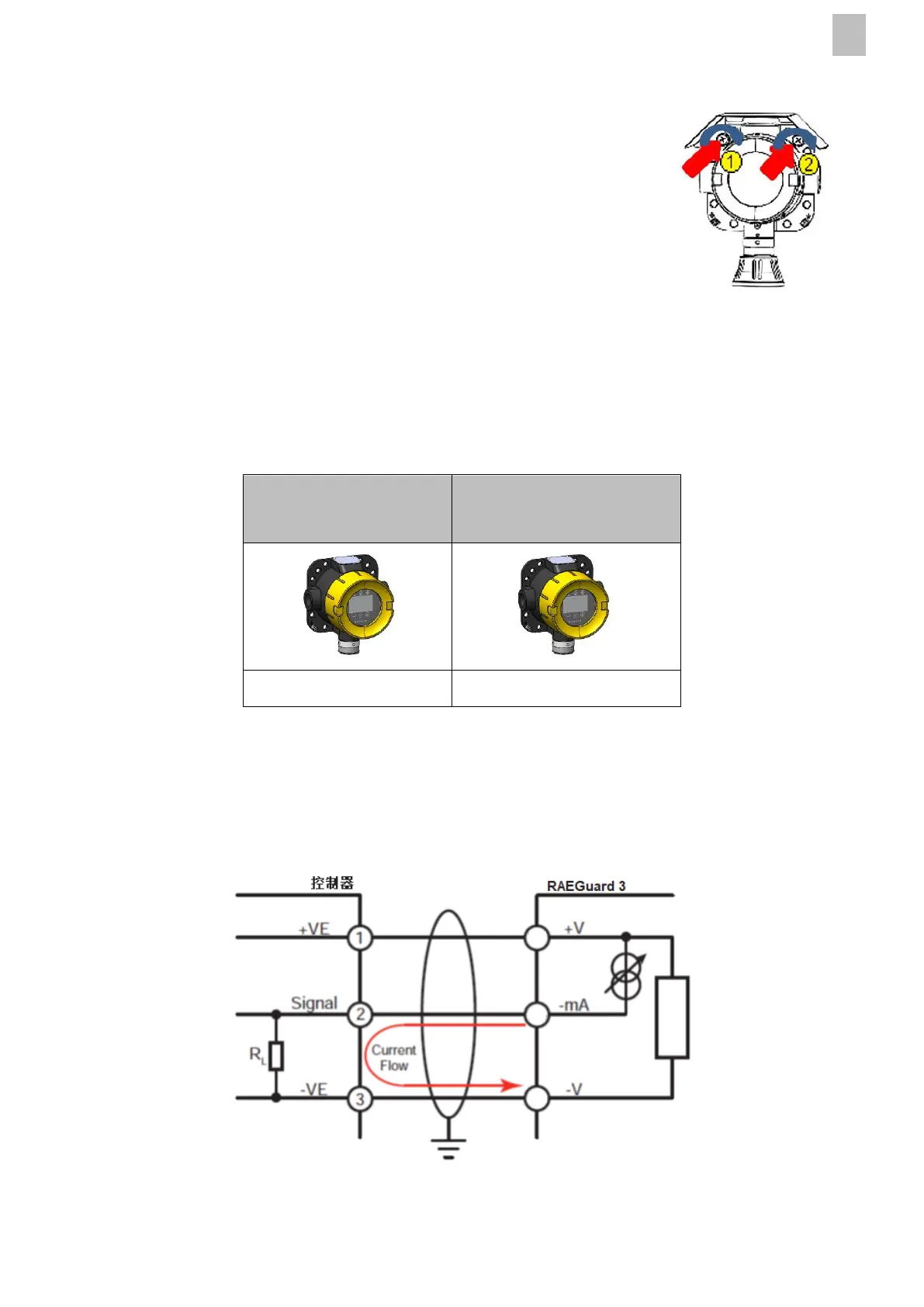

• 参考右图，将“遮阳罩”上的 2 个固定孔与 RAEGuard Lite 的

上面 2 个条形孔分别对齐

• 先将 1 个 M8*25 组合螺钉按右图中的①位置穿入固定孔，顺

时针固定；再将另 1 个组合螺钉穿入右图②位置的固定孔，

顺时针固定

5 电气连接

RAEGuard Lite 变送器根据连接的传感器原理不同，可连接 2 种类型传感器。

RAEGuard Lite LEL

GTYQ-FGM-7100

RAEGuard Lite EC

FGM-7300

可燃气传感器

毒气及氧气传感器

5.1 变送器接线

注意：所有的电气连接必须遵循当地的相应法规和标准。

RAEGuard Lite 变送器仅支持源电流输出，接线方法如下：

注意：请务必确认探测器的屏蔽和接地都是单点接地（可以在控制器或探测器一端，

遮阳罩标准安装
