但不能是同时接到地）。出厂时，探测器端子之间连接了一个 270 欧姆的电阻 (RL) ，
与控制器连接时，请取下该电阻。
如你购买了支持 HART 功能的 RAEGuard Lite 变送器，与 HART 终端连接，可参考
下图：

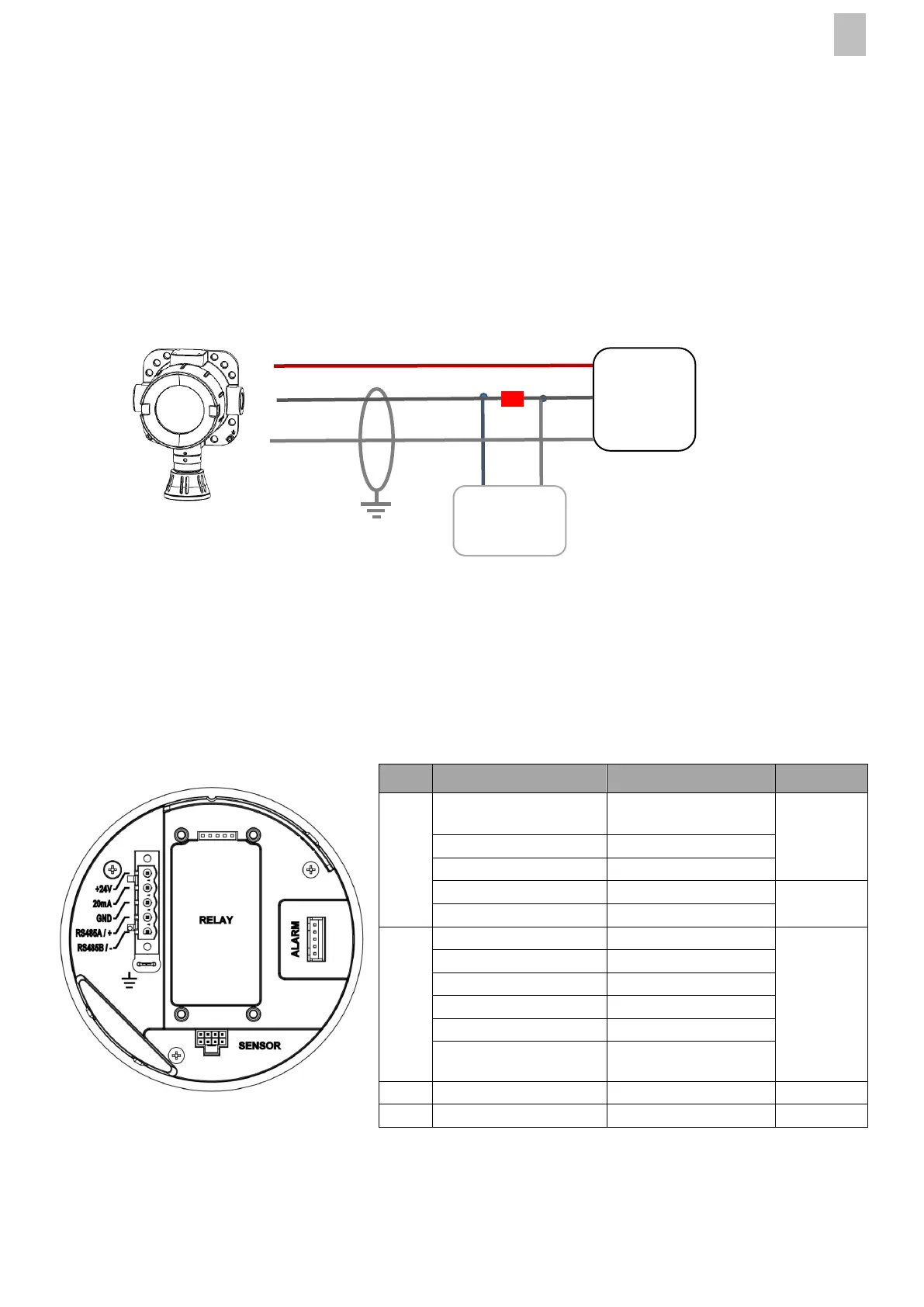

5.2 端子接线
注意：在进行接线时，请提前将探测器的上盖打开，拉出显示及主板等电路模块。
端子
标识
定义
备注
A
+24V
电源正(16～
32VDC)
控制器
4-20mA
4～20mA 电流信号
GND
电源负
RS485A/+
数据+（A）
MODBUS
RTU
RS485B/-
数据-（B）
B
LOW ALARM-NO
低报-常开触点
注意：如
没购买该
功能，则
没有该端
子
LOW ALARM-COM
低报-公共触点
HIGH ALARM-NO
高报-常开触点
HIGH ALARM-COM
高报-公共触点
FAULT ALARM-NO
故障-常开触点
FAULT ALARM-
COM
故障-公共触点
C
ALARM
外接 SP-07PLUS
选配
D
SENSOR
接传感器
5
上位机或
控制器
HART
终端
250Ω
+24VDC
4-20mA
GND
A
B
C
D
