3.5 Posición de montaje y sentido del flujo
Instalar el instrumento de medida preferentemente en posición
horizontal con el totalizador arriba.
Las posiciones de montaje/funcionamiento permisibles del contador
están indicadas de acuerdo con las denominaciones “H”, “V” o “H/V” (H =
horizontal, V = vertical) según DIN EN 12261 en la placa principal. Si con
el pedido se indicó la posición de montaje o de funcionamiento, todos los
elementos adicionales se montarán en fábrica de acuerdo con esa
posición de montaje.
Por motivos de precisión de medida es necesario que la longitud del
tramo de entrada en SM-RI-X sea por lo menos dos veces el diámetro
nominal (2 x DN).
El tramo de entrada debe estar realizado con un tramo de tubo recto del
mismo diámetro nominal que el contador.
La longitud del tramo de salida es al menos 1 x DN del mismo diámetro
nominal.
El sentido de flujo está identificado con una flecha en el cuerpo.
Perturbaciones del
flujo
típicos
Instalación de piezas de
tubería en una distancia
de 2D a la entrada del
contador
SM-RI-X
Q75
Pequeñas
perturbaciones
- codos sencillos
- codos dobles
- difusores
L ≥ 2D
ningún enderezador
L ≥ 5D
Grandes
perturbaciones
- regulador de presión
del gas
- otros dispositivos
reductores
L ≥ 2D
ningún enderezador
L ≥ 5D
se recomienda
enderezador

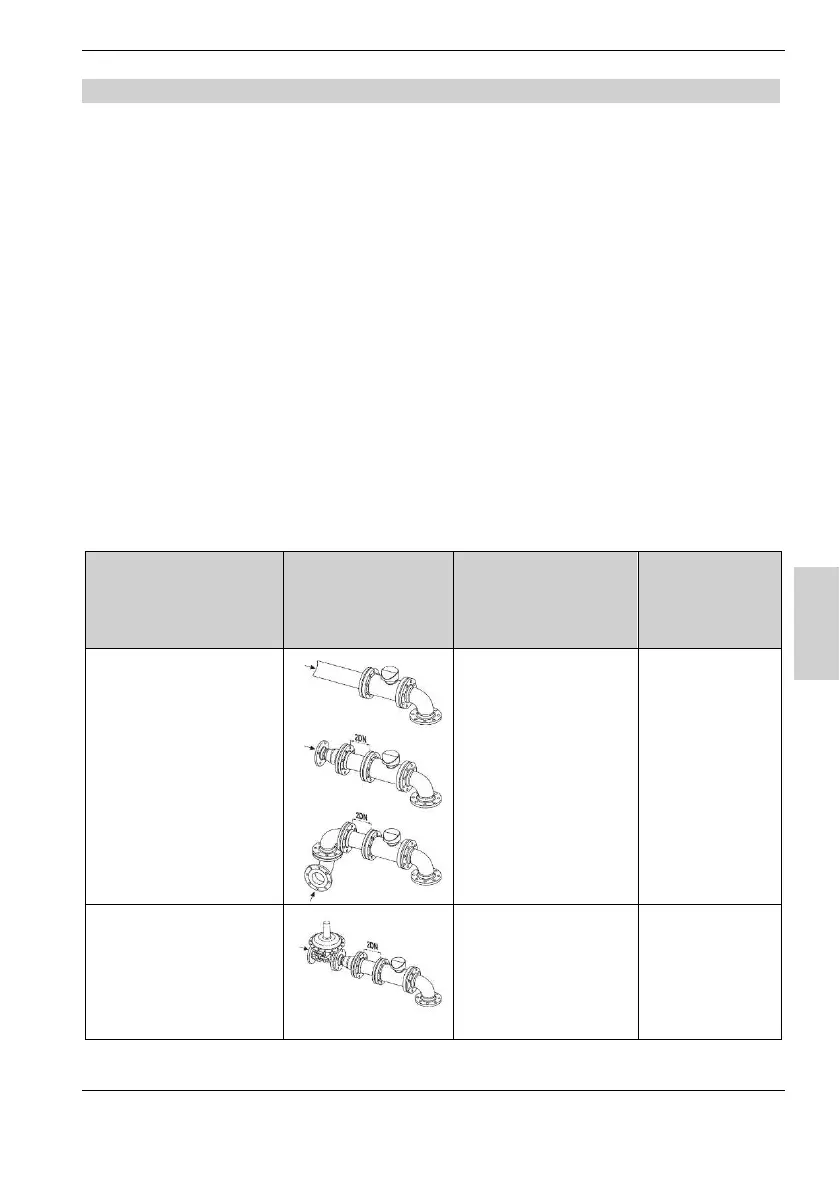

Tabla 4 | Tramos de entrada
