2. Assemblaggio e funzionamento
Principio di lavoro
Il gas in entrata nel contatore fa ruotare la rotella di misurazione, per cui il
numero di giri è proporzionale al volume di esercizio fluito. Il flusso di gas in
entrata nel contatore viene accelerato dal raddrizzatore costruito
appositamente, il quale si trova proprio all’ingresso del contatore. Questo
raddrizzatore di flusso è costruito in modo da eliminare eventuali influenze
sul flusso, come vortici o flusso asimmetrico. Ciò consente una precisione di
misurazione elevata nei margini di errore consentiti, anche in caso di portate
limitate.
Il numero di giri della rotella di misurazione rotante viene ridotto con un
ingranaggio. Un albero di trasmissione collegato all’ingranaggio aziona il
totalizzatore meccanico a rotelle a 8 cifre, presente nella testa del contatore
in assenza di pressione, mediante un giunto magnetico. A valle della rotella
di misurazione, il gas abbandona il contatore attraverso un canale di uscita
a flusso ottimizzato, studiato per un recupero massimo di pressione.

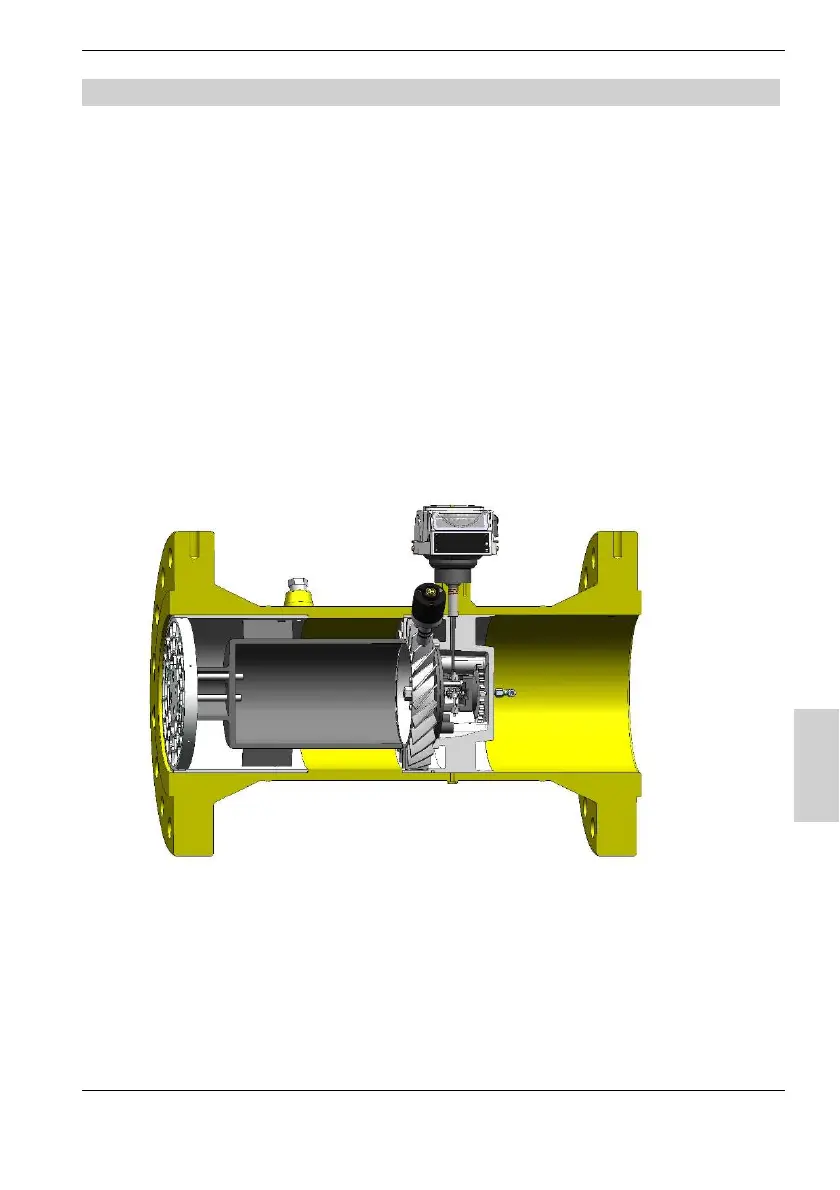

Fig. 1 | Rappresentazione in sezione contatore gas a turbina
