2. Opbouw en werking
Werkingsprincipe
Het de meter instromende gas brengt het meetwieltje in rotatie, waarbij het
toerental proportioneel aan het doorstroomde actuele volume is. De in de
meter binnenkomende gasstroom wordt versneld door de speciaal
geconstrueerde gelijkrichter, die zich direct bij de meteringang bevindt. De
gelijkrichter is zo ontworpen dat eventuele stromingsinvloeden zoals
wervelingen of asymmetrische stroming geëlimineerd worden. Dit maakt ook
bij een geringe doorstroming een grote meetnauwkeurigheid binnen de
toelaatbare toleranties mogelijk.
Het toerental van het roterende meetwieltje wordt door een aandrijving
gereduceerd. Een met de aandrijving verbonden overbrengingsas drijft via
een magneetkoppeling het 8-cijferige, mechanische rollentelwerk in de
drukloze telwerkkop aan. Na het meetwieltje verlaat het gas de meter door
een voor de stroming geoptimaliseerd uitgangskanaal, dat voor maximaal
drukherstel ontworpen is.

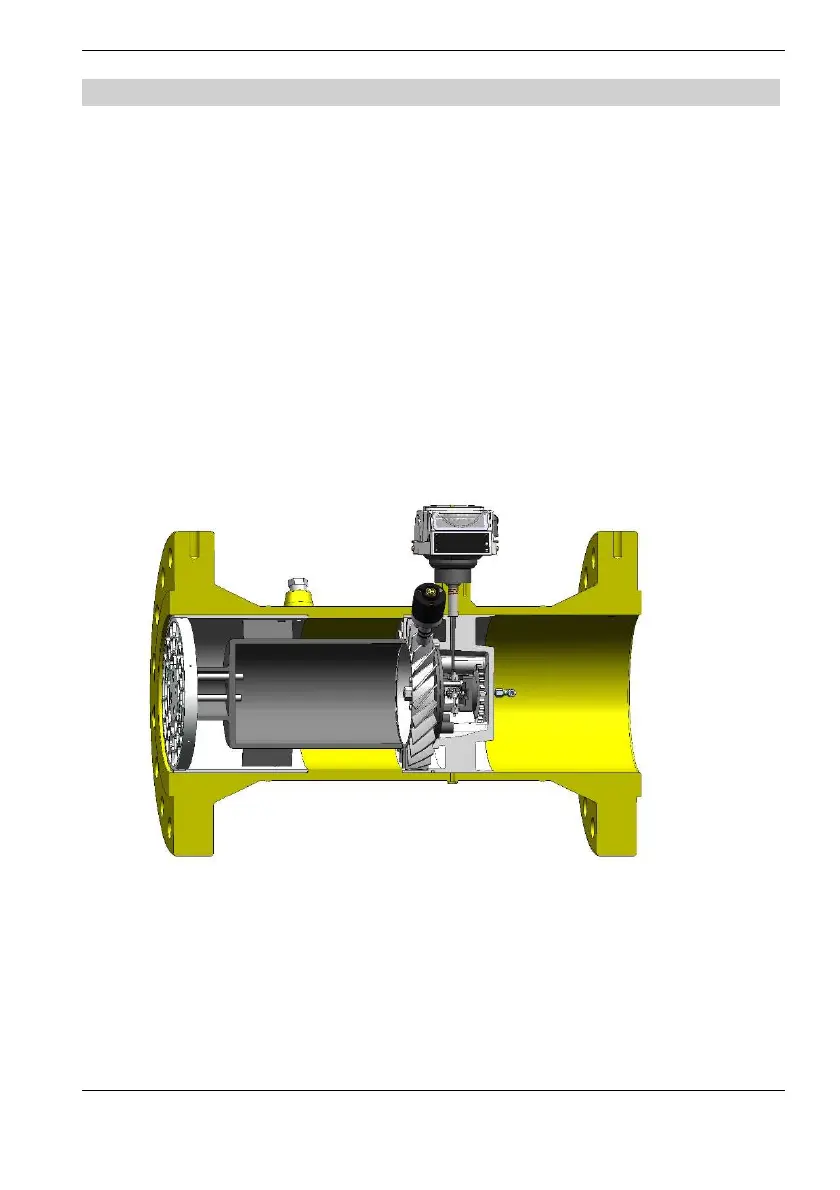

Afb. 1 | Dwarsdoorsnede turbinegasmeter
