48 73024521a © Elster GmbH | Alle Rechte und Änderungen vorbehalten
2.2 Zählwerk
Der Zähler ist mit dem Zählwerkskopf MI-2 ausgestattet.
2.3 Temperaturmessstellen
Zur Messung der Gastemperatur können Temperaturfühler in eine
Temperaturfühlertasche im Gehäuse des Gaszählers eingesetzt werden.
Dafür stehen bei den Turbinenradgaszählern SM-RI optional (abhängig von
der Baugröße des Zählers) bis zu zwei Temperaturfühlertaschen zur
Verfügung. Bei den Quantometern Q75 sind keine Temperaturmessstellen
vorgesehen.
Eigenschaft:
MI
-
2
Mechanisches Rol
lenzählwerk 8
-
stellig
•
2 x mechanisches Rollenzählwerk 8
-
stellig
1
)
•
Zählwerkskopf drehbar um 355°
•
Schutzklasse IP67
•
45°
-
Ablesung
•
Vertikale Ablesung
•
Anschluss für ext. Impulsgeber IN
-
Sxx / IN
-
Wxx
•
Für int. Impulsgeber IN
-
Cxx geeignet
-
S1
xR int. Reed
-
Kontakt Impulsgeber
-
Optional: mechanischer Abtriebsstutzen
•
Optional: Trockenpatrone
•
Optional: ENCODER
•

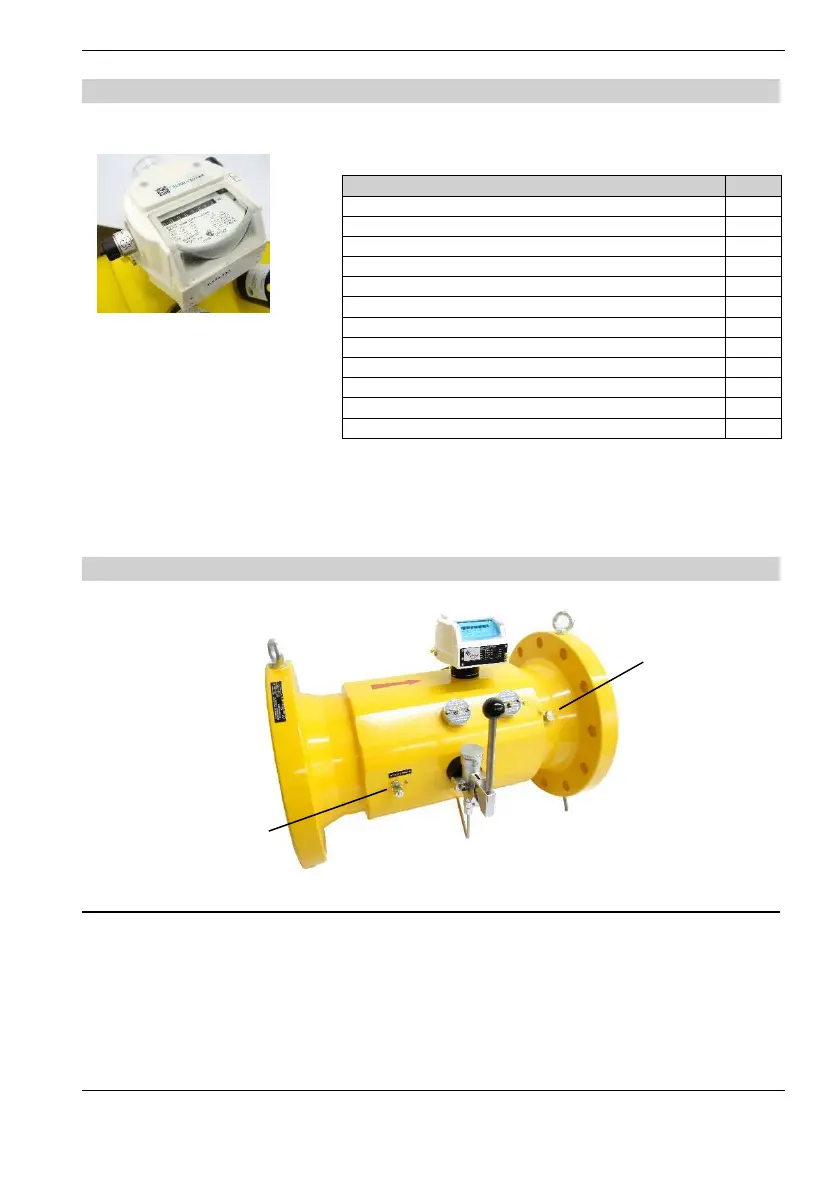

Abb. 3 | Zählwerkskopf MI-2
Abb. 4 | Temperatur- und Druckmessstellen
Temperaturmessstelle
Druckmessstelle
Tabelle 1 | Eigenschaften Zählwerkskopf MI
-
2
1)
Ein Zählwerk wird je nach Einbaulage abgedeckt.
