3.5 Posizione di montaggio e direzione di flusso
Preferibilmente installare l’apparecchio di misurazione in posizione
orizzontale con il totalizzatore in alto.
Le posizioni di montaggio/esercizio ammesse per il contatore sono
indicate sulla targhetta principale conformemente ai contrassegni
previsti secondo DIN EN 12261 “H”, “V” o “H/V” (H = orizzontale, V =
verticale). Se al momento dell’ordine è stata indicata la posizione di
montaggio ovvero di esercizio, tutte le parti annesse sono montate in
fabbrica conformemente alla posizione d’installazione.
Per motivi di precisione di misura si richiede una lunghezza minima del
tratto di entrata con SM-RI-X pari al doppio del diametro nominale
(2 x DN).
Il tratto di entrata deve essere realizzato con tubazione diritta avente lo
stesso diametro nominale del contatore.
La lunghezza del tratto di uscita è pari almeno a 1 x DN dello stesso
diametro nominale.
La direzione di flusso è indicata da una freccia sul corpo.
Perturbazioni di
flusso
tipici
Tratti di tubazione
installati a distanza di 2D
a monte dell’ingresso del
contatore
SM-RI-X
Q75
Perturbazioni di flusso
lievi
- gomiti semplici
- gomiti doppi
- diffusori
L ≥ 2D
senza raddrizzatore
di flusso
L ≥ 5D
Perturbazioni di flusso
gravi
- regolatore della
pressione del gas
- altri regolatori di
portata
L ≥ 2D
senza raddrizzatore
di flusso
L ≥ 5D
raddrizzatore di
flusso
consigliato

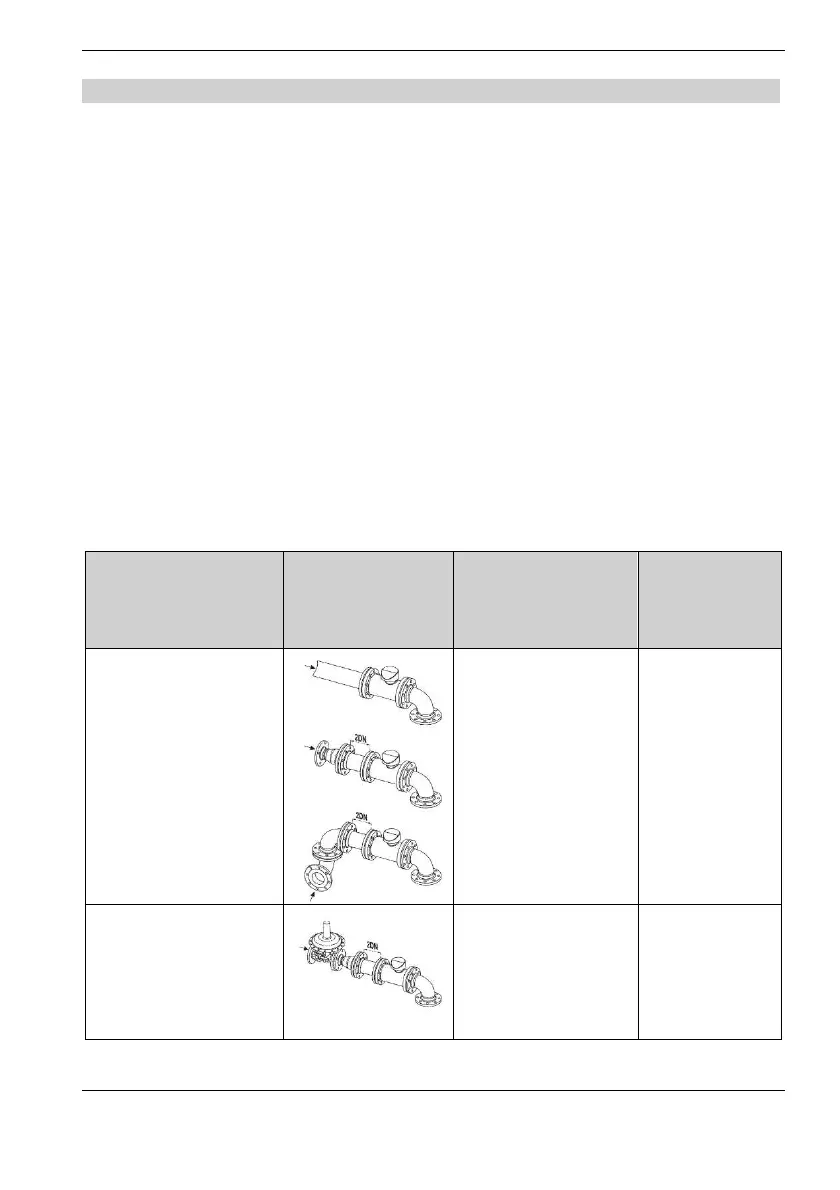

Tabella 4 | Tratti di entrata
