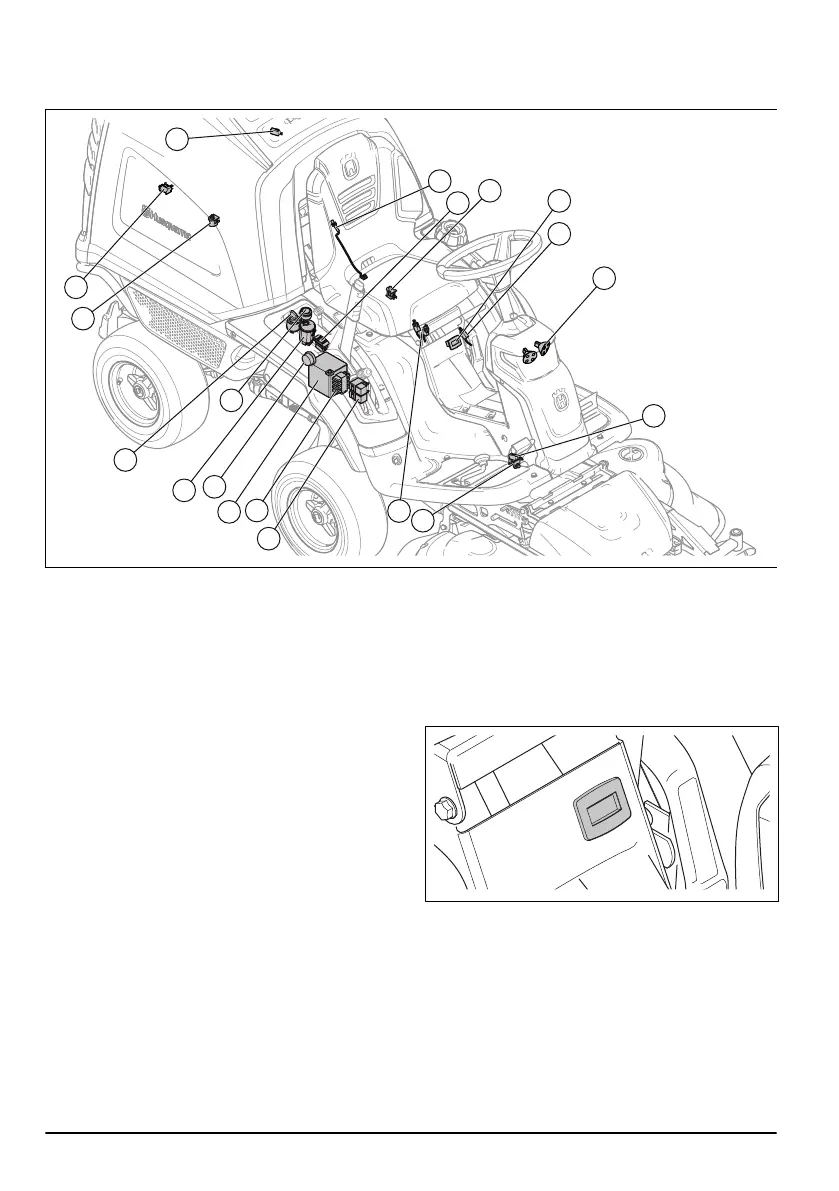

Descripción general del sistema eléctrico
17
19
18
1
16
15
14
13
3
2
12
11
10
4
5
6
8
9
7
1. Sensor de rotación del sinfín
2. Interruptor para la inclinación del recogedor
3. Interruptor de seguridad del asiento
4. Cuentahoras
5. Interruptor de la palanca para la posición de servicio
del sinfín
6. Faros
7. Microinterruptor, freno de estacionamiento
8. Sensor de la posición del equipo de corte
9. Interruptor de seguridad de la palanca de elevación
10. Relé
11. Fusibles
12. Batería
13. Zumbador
14. Interruptor de control del sinfín con indicadores LED
15. Toma de corriente (12 V)
16. Contacto
17. Sensor de posición del recogedor
18. Interruptor de la tapa del recogedor
19. Sensor de recogedor lleno
Interruptor de seguridad del asiento
El interruptor de seguridad del asiento inicia el circuito
de seguridad cuando el operador se levanta del asiento.
El motor y la motricidad de las cuchillas se detienen si
las cuchillas están activadas o si el freno de
estacionamiento no está aplicado. Consulte también
Circuito de seguridad en la página 44
.
Cuentahoras
El contador de horas muestra cuántas horas ha estado
en marcha el motor. El tiempo con el contacto puesto
pero el motor apagado no se registra. El último dígito
muestra las décimas de hora (6 minutos).
Batería
La batería es de litio-ferrofosfato recargable, LiFePO
4
.
Si la tensión de la batería es demasiado baja, entra en
modo de protección y no reacciona cuando se activa el
contacto. Cuando la batería está en modo de protección
o si está demasiado débil para arrancar el motor, esta
debe cargarse. Consulte
Carga de la batería en la
página 59
.
38 63 - 007 - 20.06.2017
