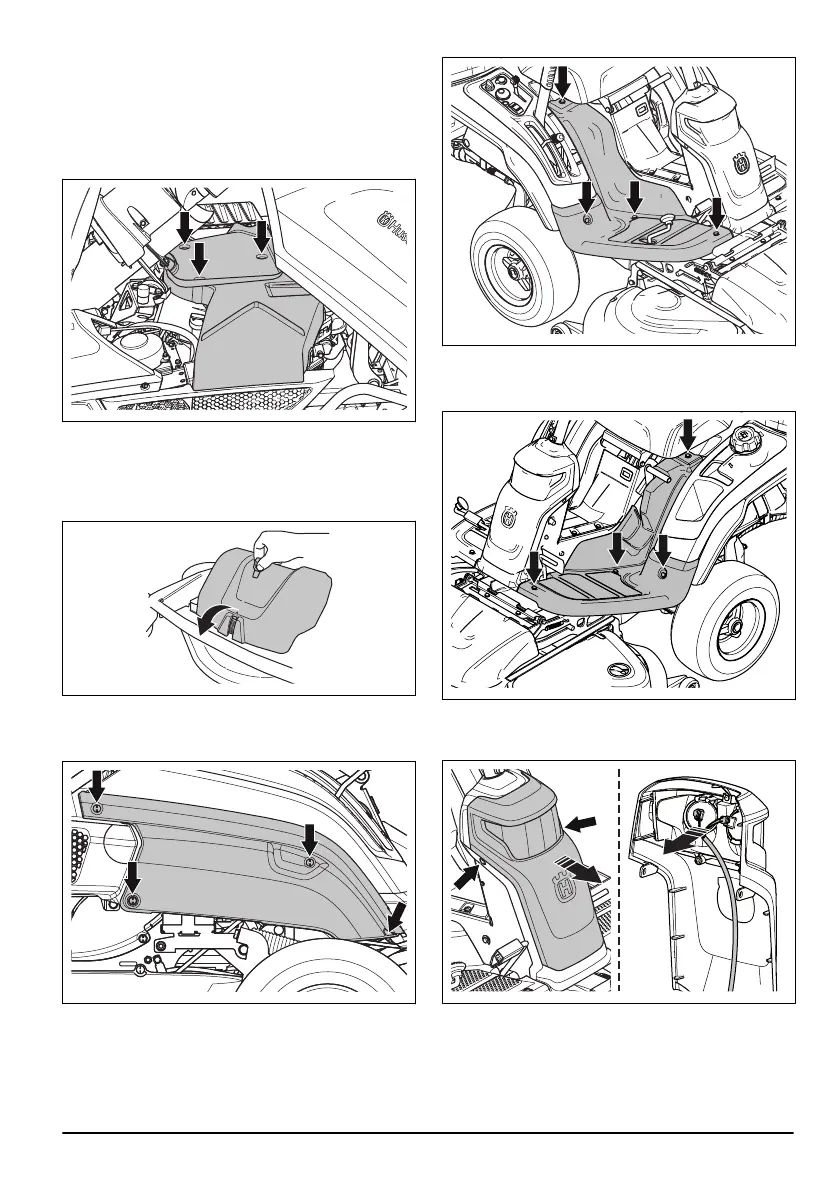

Para retirar las cubiertas
Cubierta del motor
Incline el recogedor para acceder a la cubierta del
motor, retire los 3 tornillos y levante la cubierta para
extraerla.
Cubierta frontal
Suelte la abrazadera de la cubierta frontal colocando la
herramienta en la llave de contacto, y levante la cubierta
para extraerla.
Cubierta lateral
Retire los 4 tornillos y levante la cubierta para extraerla.
Guardabarros derecho
Gire la perilla del pedal de marcha atrás para extraerlo.
Retire los 4 tornillos y levante la cubierta para extraerla.
Guardabarros izquierdo
Retire los 4 tornillos y levante la cubierta para extraerlo.
Sustitución de un faro roto
1. Retire los 2 tornillos de la cubierta y extráigala.
2. Desconecte los cables del faro roto.
3. Sustituya la bombilla y conecte los cables a la
bombilla nueva. Utilice el tipo de faro según lo
establecido en
Datos técnicos en la página 68
.
63 - 007 - 20.06.2017
57
