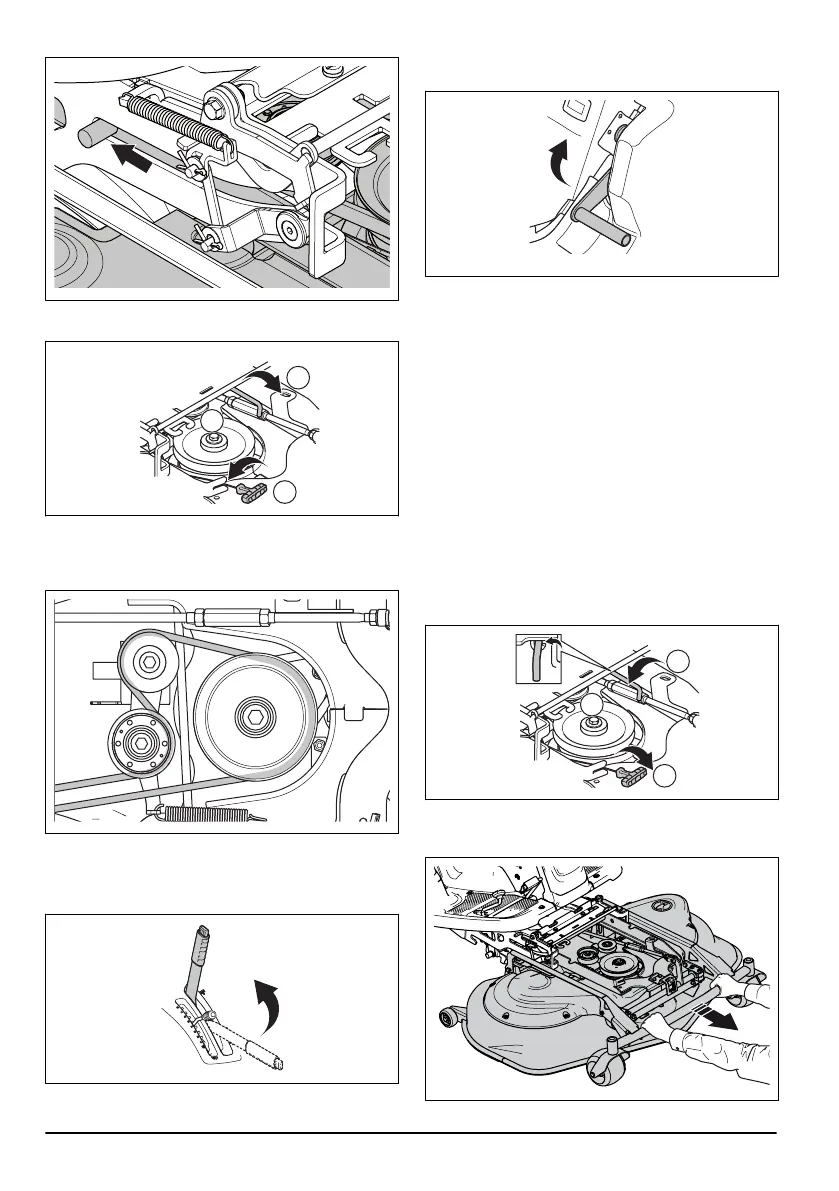

9. Sollevare il sostegno dell'altezza di taglio dal
supporto e inserirlo nell'apposito foro (1).
10. Posizionare la cinghia di trasmissione intorno alla
ruota di tensionamento (2). Assicurarsi che la
cinghia di trasmissione funzioni come illustrato di
seguito.
11. Posizionare la molla nell'alloggiamento (3).
12. Impostare la leva di sollevamento per il piatto di
taglio in posizione di blocco. Il piatto di taglio si
solleva.
13. Tirare la leva della posizione di servizio della coclea
verso l'alto.
14. Collegare il coperchio anteriore.
Per rimuovere il piatto di taglio
1. Attenersi alle fasi 1-6 in
Per collegare il piatto di
taglio alla pagina 83
.
2. Sfilare la leva a molla dalla sede tirando verso destra
per allentare la tensione della ruota di
tensionamento della cinghia di trasmissione. (1)
3. Tenere la leva a molla con la mano sinistra e
sollevare la cinghia di trasmissione con la mano
destra.
4. Tirare la cinghia di trasmissione verso la parte
posteriore sotto al prodotto. Non metterla nella sede
della cinghia (2).
5. Inserire la leva a molla nella sede per evitare che la
molla cada.
6. Sollevare il sostegno dell'altezza di taglio e metterlo
nell'apposito supporto (3).
7. Afferrare il bordo anteriore del piatto di taglio con
entrambe le mani e tirare in avanti finché non si
arresta.
84
63 - 007 - 20.06.2017
