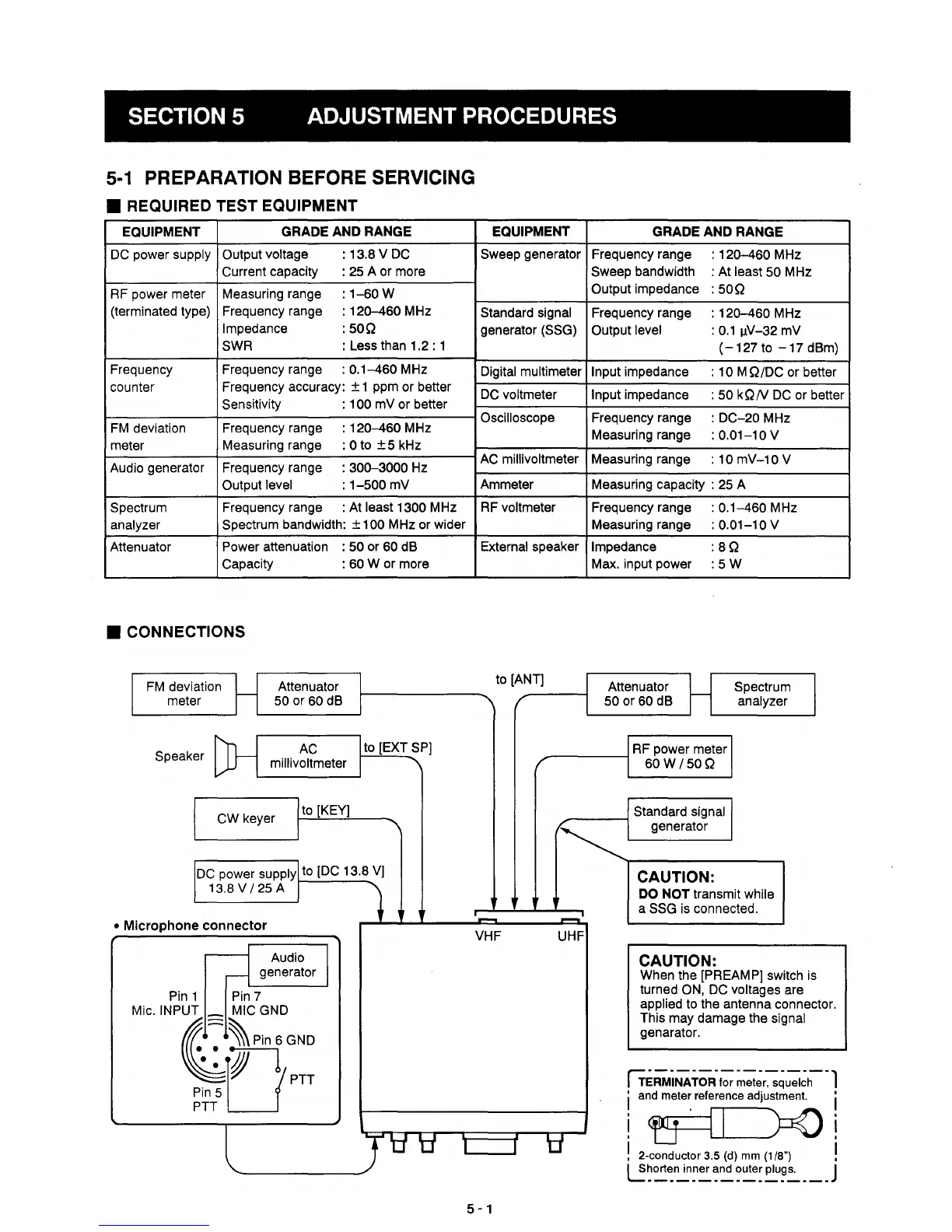

SECTION 5 ADJUSTMENT PROCEDURES
5-1
PREPARATION BEFORE SERVICING
REQUIRED TEST EQUIPMENT
EQUIPMENT
GRADE AND RANGE
DC
power supply
Output voltage : 13.8 V
DC
Current capacity :
25
A or more
RF power meter
Measuring range :
1-60
W
(terminated type)
Frequency range :
120-460 MHz
Impedance :
50Q
SWR
: Less than 1.2 : 1
Frequency Frequency range :
0.1-460 MHz
counter
Frequency accuracy:
± 1 ppm or better
Sensitivity :
100 mV or better
FM
deviation
Frequency range
: 120-460 MHz
meter
Measuring range :
0 to
+5
kHz
Audio generator
Frequency range
:
300-3000 Hz
Output level
:
1-500
mV
Spectrum
Frequency range
: At least
1300 MHz
analyzer
Spectrum bandwidth:
± 100 MHz or wider
Attenuator
Power attenuation :
50 or 60 dB
Capacity :
60 W or more
CONNECTIONS
FM
deviation
meter
Speaker
Attenuator
50 or 60 dB
AC
to [EXT SP]
millivoltmeter
CW keyer
to
[KEY]
DC
power supply to [DC 13.8
V]
13.8 V /
25
A
Microphone connector
Audio
generator
Pin
1
Pin
7
MI,
INPCj)Cp:f::
Pin
5
PTT
EQUIPMENT
Sweep generator
Standard signal
generator
(SSG)
Digital multi meter
DC
voltmeter
Oscilloscope
AC
millivoltmeter
Ammeter
RF voltmeter
External speaker
to [ANT]
GRADE AND RANGE
Frequency range
:
120-460
MHz
Sweep bandwidth : At least
50 MHz
Output impedance
:50Q
Frequency range
:
120-460
MHz
Output level
:
0.1
I1V-32 mV
(-127
to
-17
dBm)
Input impedance
:
10M
Q/DC or better
Input impedance
:
50
kQN
DC
or better
Frequency range
:
DC-20
MHz
Measuring range
:
0.01-10 V
Measuring range
:
10 mV 10 V
Measuring capacity : 25 A
Frequency range
Measuring range
Impedance
Max. input power
Attenuator
50 or 60 dB
: 0.1-460 MHz
:
0.01-10 V
:8Q
:5W
Spectrum
analyzer
_------l
RF power meter
60 W
/50Q
VHF
_----I
Standard signal
generator
UHF
CAUTION:
DO NOT transmit while
a
SSG
is
connected .
CAUTION:
When the [PREAMP] switch is
turned
ON,
DC
voltages are
applied to the antenna connector.
This may damage the signal
genarator.
rTERMiNATOR-for
~et~r~~uel~h-l
,
and
meter reference adjustment. i
t:J
II
POl
2-conductor 3.5 (d)
mm
(1/8") !
~~~~~~~
~nd
~ute~
PIU~':'
___
J
5
-1
