7

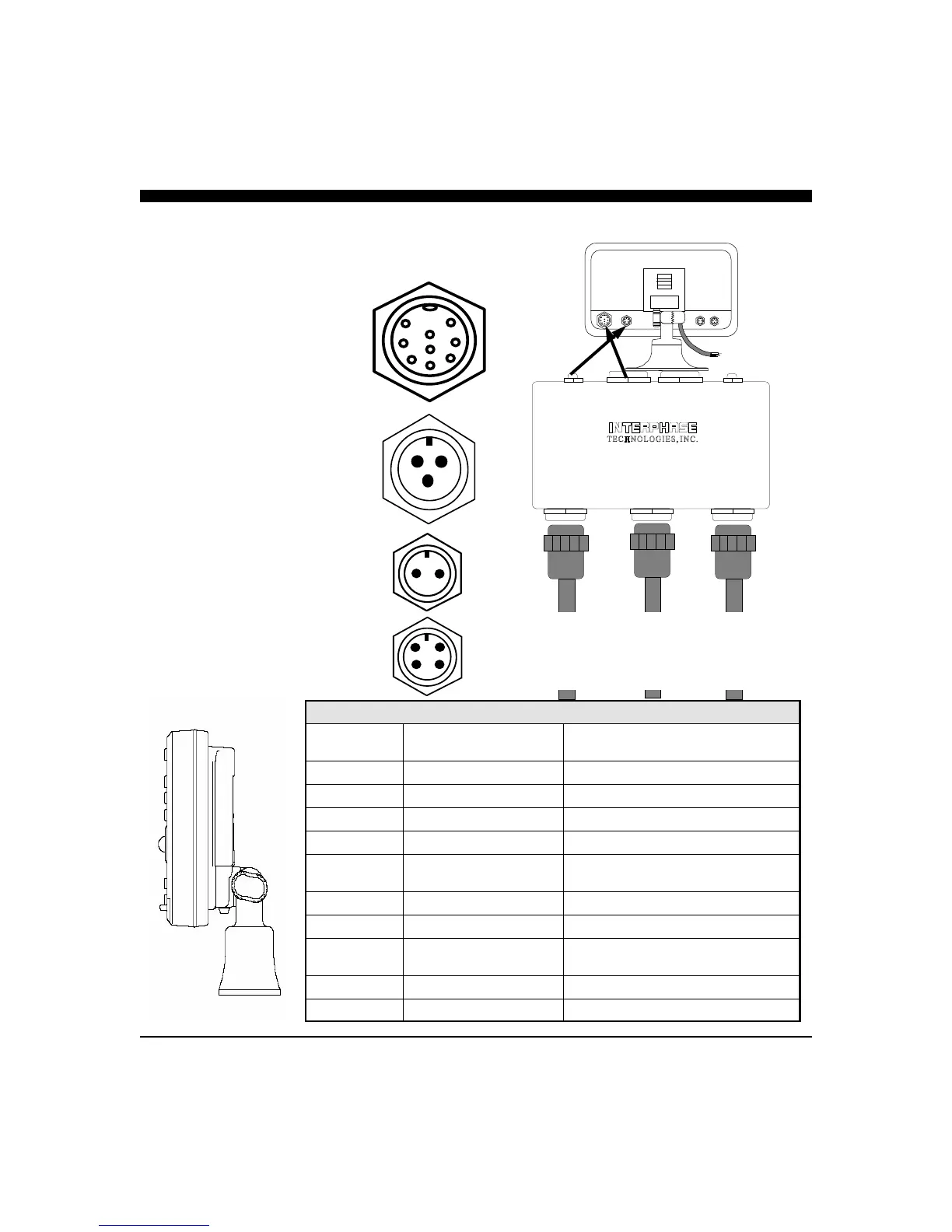

Wiring and Cable Connectors
9 Pin Master Cable Connectors:
(view from front of female plug)
1 White 1st element
2 Brown 2nd element
3 Orange 3rd element
4 Yellow 4th element
5 Green 5th element
6 Blue 6th element
7 Violet 7th element
8 Gray 8th element
9 Shield Ground/Return
3 Pin Video Input
1 Ground Return
2 +12 VDC
3 Video Signal
2 Pin Video Output
1 Video Out
2 Ground
4 Pin Master Control Cable
1 DC +12V
2 RXB
3 TXA
4 Ground
WIRE
COLOR
DESCRIPTION FUNCTION
BLACK
GND/COMMON POWER SUPPLY GND (-)
RED
POWER +11-16 VDC POWER SUPPLY (+)
WHITE
RXA (+) GPS INPUT PORT
GREEN
RX-TX - GND - SERIAL PORT(s) RETURN
YELLOW
TXA (+) NMEA OUT/ MASTER-REMOTE/
SOFTWARE DOWNLOADS
BROWN
RXC (+) NMEA TEMP INPUT PORT
GRAY
+12 Vdc - OUTPUT 12VDC - FOR ALARM
ORANGE
RXB (+) MASTER-REMOTE/SOFTWARE
DOWNLOADS
PINK
TXB (+) N/C
BLUE
TXC - OUTPUT 3+ EXTERNAL ALARM SIGNAL
MAIN POWER - I/O WIRING FROM QUICK DISCONNECT BRACKET CABLE
Transducer Connections
3
1
2
MASTER
DISPLAY
REMOTE
DISPLAY
MASTER
CONTROL
CABLE
REMOTE
CONTROL
CABLE
iSCAN 180 AUTO SWITCH
MADE IN U.S.A.
TRANSDUCER
STBD - VERT
TRANSDUCER TRANSDUCER
STBD - HORZ PORT - HORZ
Transducer Connectors - Color Coded:
Green = Starboard Vertical
Blue = Starboard Horizontal
Black = Port Horz.
1
4
2
3
2
1
