145
LIGHTWEIGHT FAIRWAY MOWER

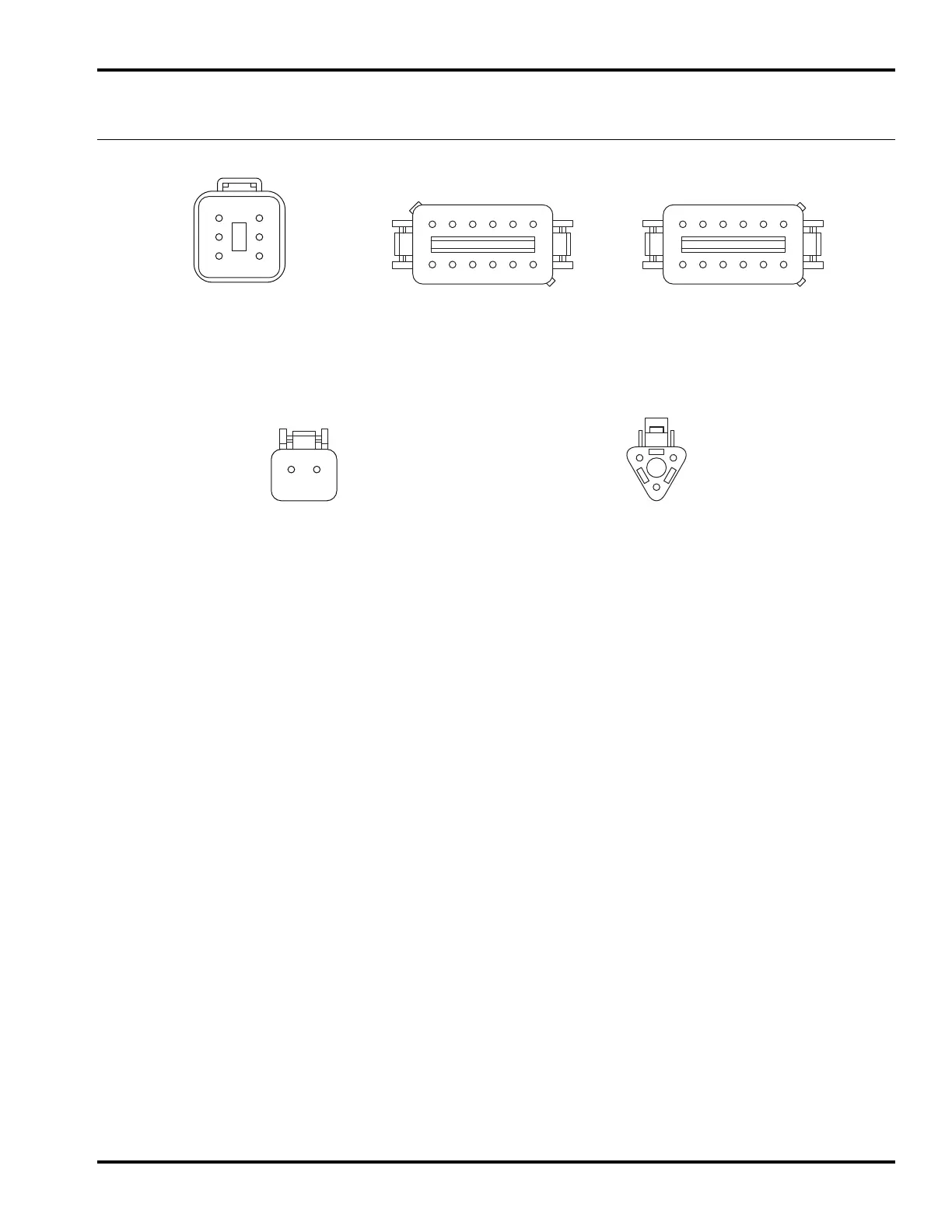

62.1 Connector Terminal Identification
7 Gang Option Harness 4301153
Serial No. All
To Mower Harness (J16)
1
2
3
6
5
4
WCU J1 (U19)
(Black)
WCU J2 (U19)
(Green)
123456
121110987
123456
121110987
Center Lift/Lower Enable Solenoid (SOL9)
Front Lift/Lower Enable Solenoid (SOL10)
R Wing Lift/Lower Enable Solenoid (SOL11)
L Wing Lift/Lower Enable Solenoid (SOL12)
R Wing Mow Solenoid (SOL13)
R Wing Backlap Solenoid (SOL14)
L Wing Mow Solenoid (SOL15)
R Wing Backlap Solenoid (SOL16)
Left Wing Proximity Switch #1 (SW17)
Right Wing Proximity Switch #1 (SW18)
Left Wing Proximity Switch #2 (SW19)
Right Wing Proximity Switch #2 (SW20)
21
C
BA
Terminal Identification is from open (Not Wire) end of connector
