Manuel d’installation et d’entretien des thermopompes Jandy , modèles EE-Ti
2.2.3 Massif d’équipement
Placer la thermopompe sur une surface plane
légèrement inclinée telle que du ciment ou une dalle
fabriquée (massif). Cela permet un drainage de la
condensation et de l’eau de pluie à partir de la base
de l’unité. Si possible, le massif devrait être placé au
même niveau ou légèrement plus haut que le massif
d’équipement du système de filtrage.
REMARQUE Assurez-vous que le massif est incliné de
pas plus que 64 mm par chaque 30 cm
vers l’extrémité avant du compresseur de la
thermopompe. Incliner la dalle de l’arrière
à l’avant de 6 mm pour chaque 30 cm
maximum et aplanir d’un bord à l’autre.
2.2.4 Condensation et drainage
La condensation surviendra dans le serpentin
évaporateur pendant le fonctionnement de l’unité et
drainera à un rythme équilibré, généralement 11,4 à 18,9
litres par heure selon l’humidité et la température de l’air
ambiant. Plus les conditions ambiantes sont humides plus
il y aura de production de condensation. La base de l’unité
sert de bac pour recueillir l’eau de pluie et la condensation.
Garder l’emplacement de l'orifice de drainage à droite de
la base de l’unité libre des débris.
Si la thermopompe est installée à l’intérieur, il faut
fournir des moyens pour disposer de la condensation.
L’orifice de drainage à la base de la thermopompe est
taraudé pour recevoir un adaptateur cannelé optionnel
de 1,9 cm de diamètre, Jandy réf. R3004100 (voir
Section 9, « Pièces de rechange »). Si vous utilisez
l’adaptateur cannelé, connectez un tube de 1,9 cm,
une longueur de tube de 1,5 m vient avec Jandy p/n
R3004100 à l’adaptateur, puis acheminez-le dans un
drain ou à l’extérieur du bâtiment pour vous débarrasser
de la condensation. Il est important de vous rappeler

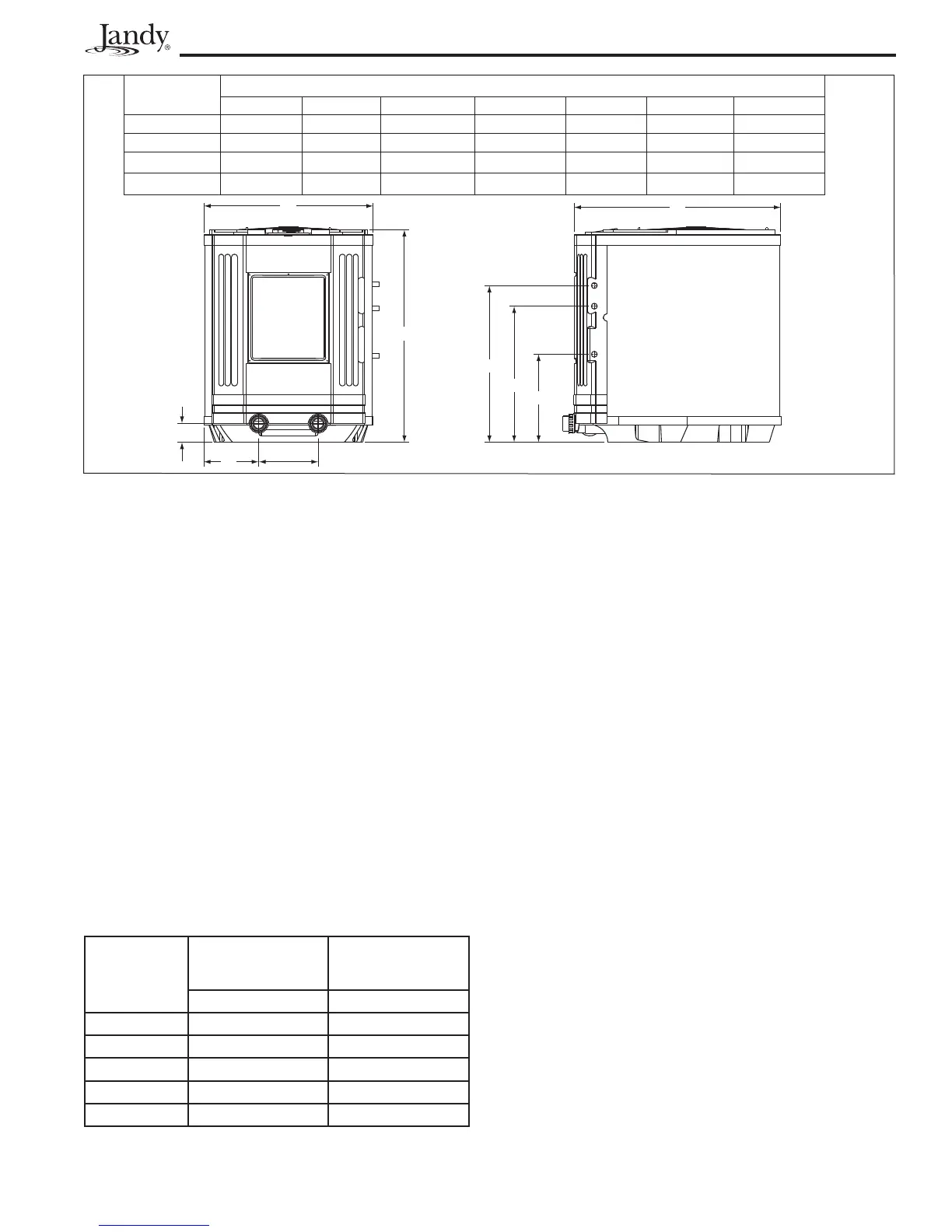

Figure 1. Dimensions des thermopompes Jandy EE-Ti
9 cm
C
27 cm
A
B
D
E
F
G
DIMENSION
DU MODÈLE
DIMENSIONS
AB C D E F G
EE1500
66 cm 79 cm 18 cm 64 cm 53 cm 30 cm 89 cm
EE2000
84 cm 97 cm 27 cm 64 cm 56 cm 36 cm 104 cm
EE2500
84 cm 97 cm 27 cm 64 cm 56 cm 36 cm 104 cm
EE3000
84 cm 107 cm 27 cm 76 cm 66 cm 43 cm 104 cm
possible, installer un bac de récupération approprié pour
recueillir et dévier toute fuite.
Tous les critères donnés dans les sections suivantes
reflètent des autorisations minimales. Cependant, chaque
installation doit aussi être évaluée en tenant compte des
conditions locales permanentes telles que la proximité et la
hauteur des murs et la proximité avec les zones accessibles
au public.
2.2.2 Dégagements
La thermopompes doit être placée de manière à offrir
un dégagement de tous les côtés pour la maintenance et
l’inspection. Voir tableau 2.
60 cm d’accès devant la thermopompe offrent
suffisamment d’espace pour faire l’entretien.
Si la thermopompe doit être installée dans un
garage ou sous un surplomb vertical, l’unité doit avoir un
minimum de
1,5 m de dégagement par rapport au dessus de
la thermopompe.
Dans les installations canadiennes, la distance
minimum à respecter du mur intérieur de la piscine ou du
spa est de 3 mètres.
Vue latérale
de la
thermopompe
Dégagements
minimum pour
l’opération
Dégagements
recommandés pour
la facilité d’entretien
Centimètres Centimètres
Avant 15 60
Arrière 15 30
Gauche 15 30
Droit 15 30
Supérieur 150 150
REMARQUE Les dégagements énumérés dans le Tableau 2 sont les valeurs
testées par le fabricant. Elles sont fournies comme valeurs minimales Lorsque
les codes locaux et nationaux s’appliquent et les valeurs sont différentes de
celles énumérées dans le Tableau 2, utiliser la valeur la plus élevée pour assurer
la sécurité et un bon fonctionnement.
Tableau 2. Dégagements de la thermopompe
