Página 25
COMPRESOR
INTERCAMBIADOR DE
CALOR DE TITANIO
ENTRADA DE
AIRE TIBIO
BOBINA DEL
EVAPORADOR
VENTILADOR
SALIDA DE
AIRE FRÍO
SALIDA DE
AGUA
ENTRADA DE
AGUA

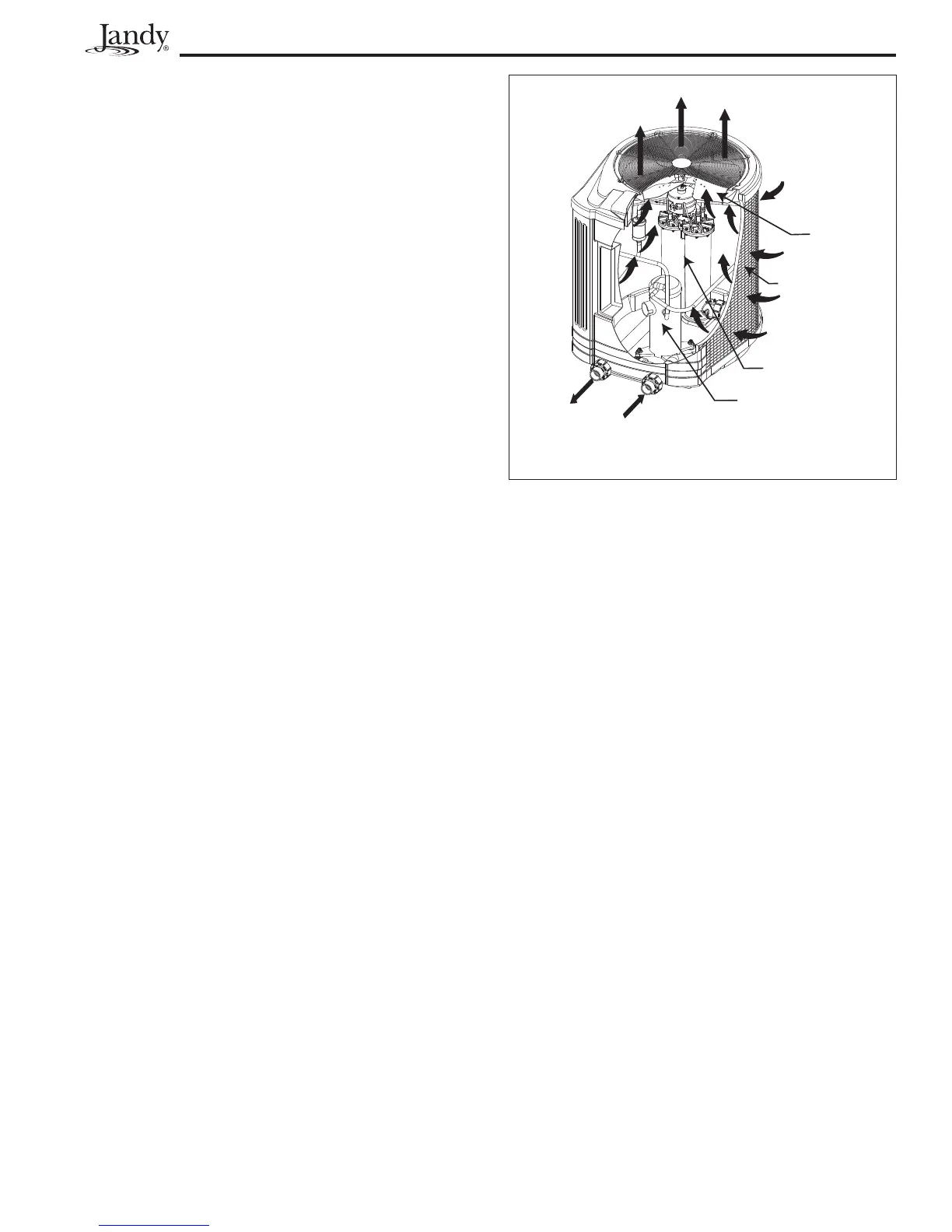

Figura 17. Vista General del Funcionamiento de la
Bomba de Calor
Sección 7. Mantenimiento y Servicio
Profesional
7.1 Diseño de la Bomba de Calor
La bomba de calor Jandy Air Energy Heat Pump es una
de las formas más eficientes de calentar una piscina o spa. La
bomba de calor transfiere calor desde el aire exterior al agua de
la piscina o spa por medio de un intercambiador de calor interno.
Cuando se enciende el ventilador, el aire caliente pasa
por el evaporador cargado de refrigerante convirtiendo al
refrigerante líquido frío en un gas caliente. Luego, el gas
fluye a través del compresor donde es comprimido y genera
una temperatura mucho más alta.
El gas caliente entra al intercambiador de calor donde
el agua extrae el calor. La bomba toma agua fría de la piscina
a la vez que el gas caliente se convierte otra vez en líquido
refrigerante y comienza el ciclo otra vez.
La bomba de calor EE-Ti utiliza un refrigerante llamado
R-410A. Se trata de un refrigerante que no agota la capa
de ozono y que es aceptado por la EPA. El R-410A tiene
funcionamiento de presión superior y mejores capacidades de
refrigeración que el R-22, que es el refrigerante utilizado en
la bomba de calor AE-Ti. Por lo tanto, R-410A NUNCA debe
ser usado en cualquiera de las bombas de calor AE-Ti.
La EPA no requiere la certificación para la compra
o el uso de R-410A. Se recomienda que el personal de
servicio sea capacitado en instalación, servicio, soldadura y
procedimientos de mantenimiento. Son similares a lo que la
industria ha utilizado para el sistema del R-22, sin embargo,
deben redefinirse para las presiones de operación más altas
NOTA La salida de calor máxima y la efi ciencia de la bomba
de calor dependen de la calidad y el rendimiento de
la mayoría de los componentes utilizados. De igual
importancia son las condiciones ambientales (por
ejemplo, la temperatura del aire, la humedad, la
temperatura del agua y el viento).
7.2 Componentes de la Bomba de Calor
y las Formas de Operarlos
Evaporador – Mientras el aire pasa a través del evaporador,
el refrigerante en el evaporador absorbe el calor del
aire ambiental. Cuanto mayor sea el calor del aire
ambiental y más grande sea el área de la superficie del
evaporador, más calor podra absorver.
Ventilador – El ventilador produce un alto volumen de fl ujo
de aire. Se requiere un fl ujo de aire adecuado para
transferir aire caliente al evaporador grande.
Compresor – El compresor comprime el gas a una presión
más alta, aumentando así la temperatura.
Intercambiador de calor – Como último paso del proceso de
calentamiento, el intercambiador de calor transfi ere el
calor del gas caliente al agua. (También conocido como
condensador).
Válvula Reversible – (para unidades híbridas con enfriador
opcional y descongelador de gas caliente) La válvula
reversible invierte el fl ujo del refrigerante y como
resultado transfi ere gas frío al agua, bajando así la
temperatura.
