Jandy EE-Ti - Commandes À Distance en Option; Connexion À un Sélecteur Pool-Off-Spa (Piscine-Arrêt-Spa) À Distance (Connexion À 3-Fils); Installer Le Sélecteur Pool-Off-Spa À Distance; Configurer Le Tableau de Commande

Page 16
Manuel d’installation et d’entretien des thermopompes Jandy , modèles EE-Ti

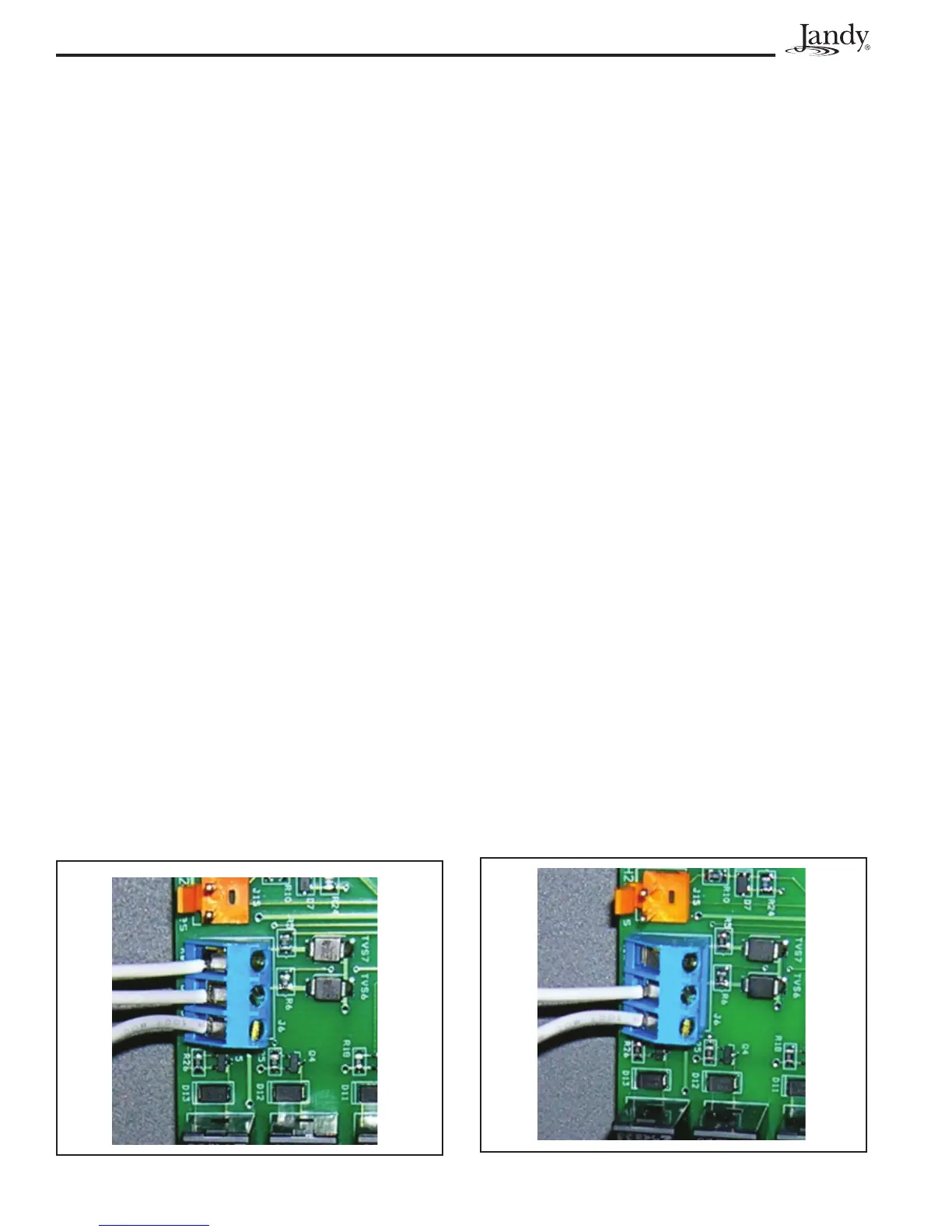

Figure 12a. Connexion à un sélecteur Pool-Off-Spa
(Piscine-Arrêt-Spa) à distance (Connexion à 3-fi ls)
Figure 12b. Connection à AquaLink® RS
ou TSTAT à distance (Connexion à 2 fi ls)
Maintien de Température)
Cette fonction permet à la thermopompe de mettre
en marche la pompe à piscine, contournant le réglage de
minuterie, pour maintenir la température souhaitée. Pour
que la fonction MAINTENIR TEMP. soit opérationnelle,
une ligne dédiée entre l’horloge de la pompe à piscine et le
relais de maintien de température de la pompe est requise.
Voir Figure 10.
4.5 Commandes à Distance en Option
Le câblage électrique doit être conforme à tous les
codes et ordonnances applicables fédéraux et provinciaux.
4.5.1 Connexion à un Sélecteur Pool-Off-
Spa (Piscine-Arrêt-Spa) à Distance
(Connexion à 3-fi ls)
4.5.1.1 Installer le Sélecteur Pool-Off-Spa à
Distance
1. Mettre hors tension à la fois le système de commande
de la piscineet du spa et l’unité de thermopompe.
2. Retirer les quatre (4) vis qui attachent le tableau
d’entretien et d’accès à l’unité de thermopompe et le
couvercle de la boîte de jonction (voir Figure 11).
3. Acheminer les câbles du système de commande de la
piscine et du spa à la connexion du conduit étiquetée
« Connexion de basse tension », située du côté
inférieur droit de la thermopompe (voir Figure 11).
4. Connecter le câblage du système de commande de
la piscine et du spa à la borne de la commande à
distance de la thermopompe (voir Figure 12a).
5. Rétablir l’alimentation à la thermopompe et au
système de commande de la piscine et du spa.
4.5.1.2 Confi gurer le Tableau de Commande
1. Assurez-vous que la commande est en mode
ARRÊT.
2. Pour entrer en mode Confi guration Entretien,
appuyer et maintenir les boutons MENU, POOL
(PISCINE), et SPA pendant 5 secondes.
REMARQUE L’affi chage retournera à ARRÊT une minute
après la dernière touche appuyée.
3. Appuyer sur le bouton Précédent ou Suivant pour
affi cher CONTROLE A DISTANCE. Appuyer sur
le bouton MENU. CONTROLE A DISTANCE
DESACTIVE (à distance par défaut) s’affi che,
utiliser le bouton Précédent ou Suivant pour défi ler
jusqu’aux options À Distance. Lorsque vous
atteignez HI-LO-COM, appuyer sur le bouton
MENU pour sélectioner la télécommande. Appuyer
sur POOL (PISCINE) ou SPA pour sortir du mode
Confi guration Entretien.
4.5.2 Branchement à Deux Fils à un
AquaLink
®
RS ou TSTAT
4.5.2.1 Confi gurer le système de
commande de AquaLink RS
1. Mettre hors tension à la fois le système de commande
de la piscineet du spa et l’unité de thermopompe.
2. Connectez deux (2) fi ls aux bornes vertes 1 et 2
à 10 broches de AquaLink RS.
3. Mettez DIP S2-1 (broche no.1 sur le commutateur
DIP à quatre position) en position ON (Voir
Figure 13).
4.5.2.2 Installer le TSTAT à Distance
1. Mettre hors tension à la fois le système de commande
de la piscineet du spa et l’unité de thermopompe.
2. Retirer les quatre (4) vis liant le tableau d’entretien et
