Página 17

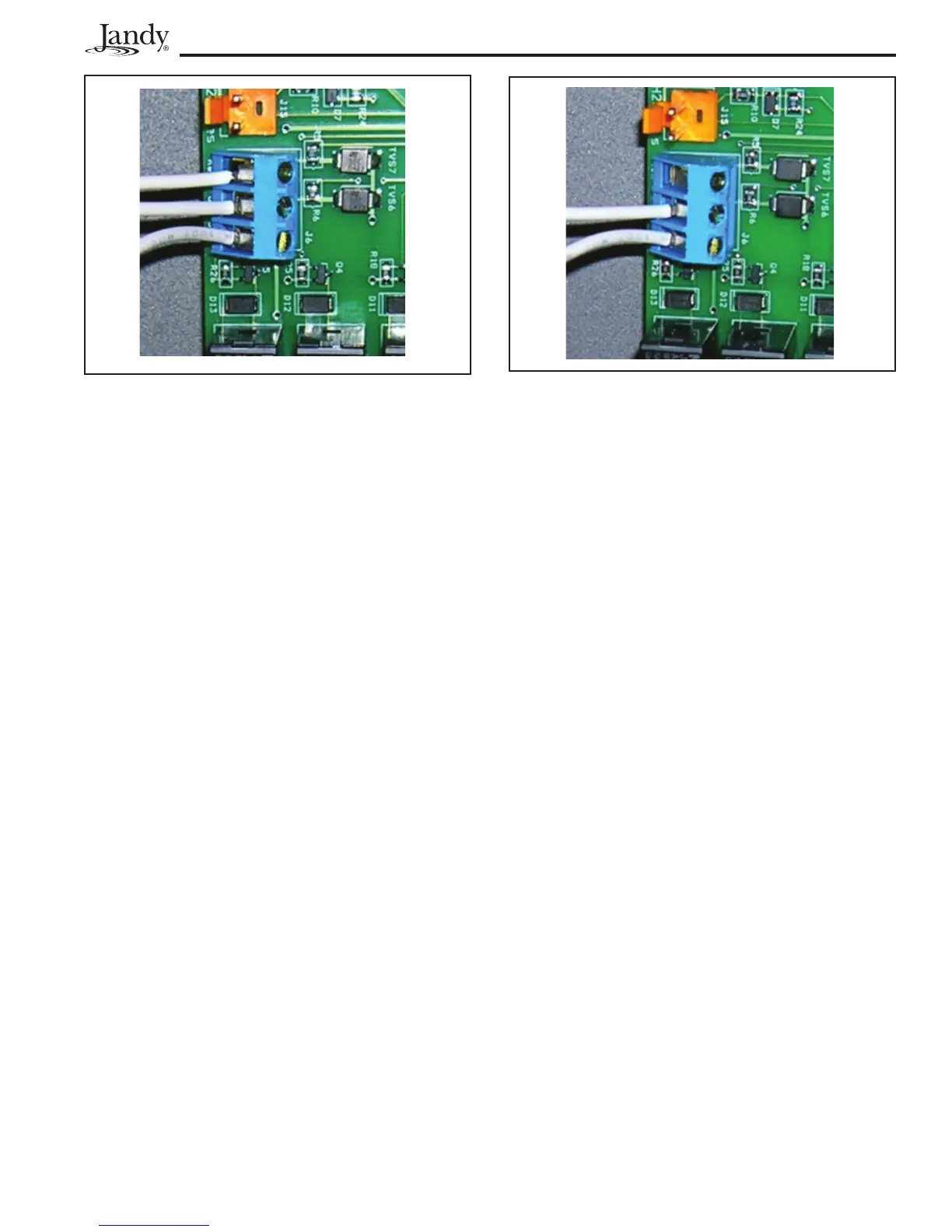

Figura 12a. Conexión a un Selector Remoto
Piscina-Apagado-Spa (Conexión de
3 Cables)
Figura 12b. Conexión a AquaLink RS o
TERMOSTATO REMOTO
(Conexión Bifásica)
(PISCINA) o SPA para salir del modo Confi guración de
servicio.
4.5.2 Conexión de dos cables a un
AquaLink
®
RS o Termostato
(TSTAT).
4.5.2.1 Confi gure el sistema de control del
AquaLink
®
RS
1. Desconecte la electricidad que va hacia el sistema de
control de la piscina/spa y hacia la unidad de la bomba
de calor.
2. Conecte dos cables en los terminales verdes 1 y 2 de 10
conectadores del AquaLink RS.
3. Ponga el DIP S2-1(el conectador #1 del interruptor
DIP de 4 posiciones) en la posición “ON” (Encendido)
(véase la Figura 13).
4.5.2.2 Instalación del TERMOSTATO
REMOTO
1. Corte la energía del sistema de control de la piscina/spa
y de la unidad de la bomba de calor.
2. Remueva los cuatro (4) tornillos que fi jan el panel de
servicio/acceso a la unidad de la bomba de calor y la
tapa de la caja terminal (véase Figura 11).
3. Pase los cables desde el sistema de control de la
piscina/spa hacia la conexión del conducto identifi cada
como “conexión de bajo voltaje” (“low voltage
connection”) en la parte inferior derecha de la bomba
de calor. (Véase fi gura 11).
4. Conecte el cableado desde el sistema de control piscina/
spa hasta la terminal de control remoto de la bomba de
calor (véase Figura 12b).
5. Restablezca la energía a la bomba de calor y al sistema
de control piscina/spa.
4.5.2.3 Confi guración del Panel de Control
1. Asegúrese de que el control esté en el modo OFF.
2. Para ingresar al modo Confi guración de servicio,
pulse y mantenga pulsados los botones MENU, POOL
(PISCINA)
y SPA durante 5 segundos.
NOTA La pantalla volverá a OFF un minuto después de
haber presionado el último botón.
3. Pulse el botón Subir o Bajar para mostrar CONTROL
REMOTO
. Aparece SELEC. CONTROL REMOTO
DESACTIVADO
(predeterminado), use el botón
Subir o Bajar para ver las opciones de control remoto.
Cuando visualice TERMOSTATO REMOTO, pulse
el botón MENU para seleccionar el control remoto.
Pulse POOL (PISCINA) o SPA para salir del modo
Confi guración de servicio.
4. Pulse SPA. Para calentar, ajuste el valor de consigna
(punto de ajuste) al valor máximo. Para enfriar, ajuste el
valor de consigna al valor mínimo.
4.5.3 Comunicación de las Conexiones
Tetrafi lares al AquaLink
®
RS 485
1. Asegúrese que las revisiones del software de la bomba
de calor EE-Ti y el Aqualink RS sean compatibles
(véase Figura 14)
NOTA Sólo un chip de revisión “N”, o mayor, en el sistema
RS podrá sostener la interfase de la bomba de calor
EE-Ti
2. Desconecte la electricidad que va hacia la bomba de
calor y hacia el control RS, abra la caja del centro de
alimentación RS y saque el panel frontal inactivo.
3. Saque los dos tornillos que mantienen el bisel en su
lugar y de vuelta al bisel para ver el tablero de circuitos
To Next Page
