Page 17
Manuel d’installation et d’entretien des thermopompes Jandy
, modèles EE-Ti
d’accès à l’unité de thermopompe et au couvercle de
la boîte de jonction (Voir Figure 11).
3. Acheminer les câbles du système de commande de la
piscine et du spa à la connexion du conduit étiquetée
« Connexion de basse tension », située du côté
inférieur droit de la thermopompe (Voir Figure 11).
4. Connecter le câblage depuis le système de
commande de la piscine et du spa jusqu’à la borne
de la télécommande de la thermopompe (Voir Figure
12b).
5. Rétablir l’alimentation à la thermopompe et au
système de commande de la piscine et du spa.
4.5.2.3 Confi gurer le Tableau de Commande
1. Assurez-vous que la commande est en mode
DESACTIVE.
2. Pour entrer dans le mode Confi guration Entretien,
appuyer et maintenir les boutons MENU, POOL
(PISCINE), et SPA pendant 5 secondes.
REMARQUE
L’affi chage retournera à ARRÊT une minute
après la dernière touche appuyée.
3. Appuyer sur le bouton Précédent ou Suivant
pour affi cher CONTROLE A DISTANCE.
CONTROLE A DISTANCE DESACTIVE
(télécommande par défaut) s’affi che, utiliser le
bouton Précédent ou Suivant pour défi ler jusqu’aux
options Télécommande. Lorsque vous atteignez
COMMANDE TSTAT, appuyer sur le bouton
MENU pour sélectionner la télécommande. Appuyer
sur POOL (PISCINE) ou SPA pour sortir du mode
Confi guration Entretien.
4. Appuyer sur SPA. Pour le chauffage, régler le
point de consigne au réglage maximum. Pour le
refroidissement, régler le point de consigne au
réglage minimum.
4.5.3 Branchement à quatre fi ls à
AquaLink
®
RS 485 Communication
1. Confi rmez la compatibilité des révisions de logiciel
de la thermopompe EE-Ti et de l’AquaLink RS
(Voir Figure 14).
REMARQUE Seule une puce de programme révision
« N » ou supérieure, dans le système
RS pourra fonctionner avec l’interface de
thermopompe EE-Ti.
2. Coupez l’alimentation à la fois à la thermopompe et
au contrôle RS, puis ouvrez l’enceinte de protection
du centre d’alimentation RS et retirez
le panneau avant.
3. Retirez les deux (2) vis qui maintiennent la lunette
en place et retournez cette dernière pour visualiser la
carte de circuit imprimé à l’arrière.
4. Repérez la puce de programme sur la carte du centre
d’alimentation. La lettre de la révision se trouve au
centre de la puce. Si la lettre de la révision est « N »
ou supérieure, passez à l’étape 5. Si le niveau de
la révision est « MMM » ou inférieur, remplacez la
carte ou faites la connexion tel qu’illustré dans la
Section 4.5.2.
5. Utilisez un câble à 4 fi ls conducteurs de calibre 22
(Code d’article Jandy 4278) entre la thermopompe
et le contrôle RS, et faites correspondre l’ordre des
couleurs des fi ls.

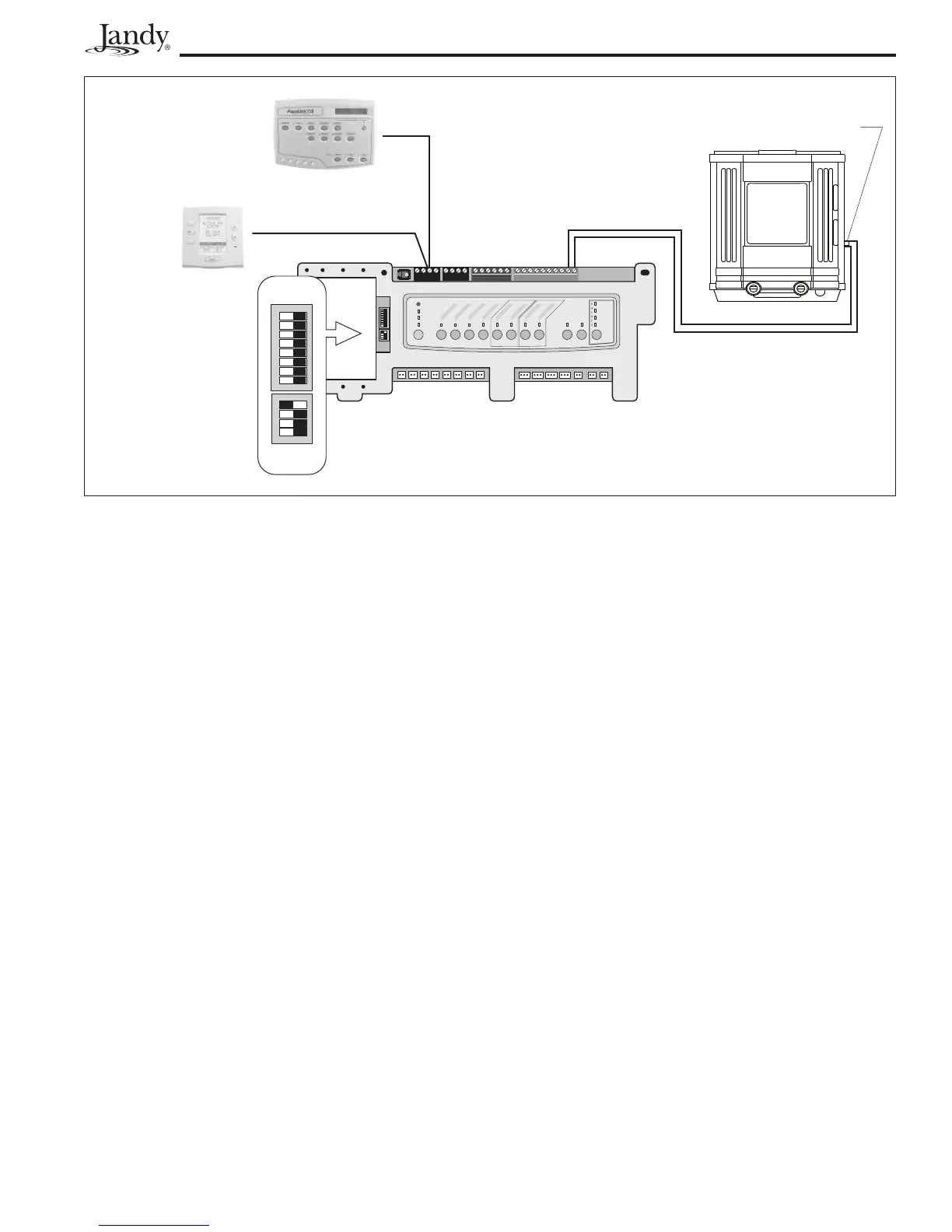

Figure 13. AquaLink RS à la thermopompe EE-Ti
Thermopompe
Vert - activé
Rouge - en marche
Raccordements de la thermopompe
Bornes 1 et 2
Le voyant
DEL ne
s’allumera
pas pour la
thermopompe
Connecteur pour fils
de basse tension
Commutateurs DIP
S1 et S2
S1
S2
RESET
SERVICE
TIME OUT
FILTER PUMP
A
UX
1
AUX 2
A
UX
3
AUX 4
AUX 5
AUX 6
AUX
7
RS6 & RS8 ONLY
RS8 ONLY
HEATER
SOLAR
POOL MODE
SPA MODE
SPA DRAIN
SPA FILL
AUTO
654321
10987654321
4321
4321
S1
S2
OFF ON
OFF ON
1 2 3 4 5 6 7 8
1 2 3 4
