Página 7
2.2 Requerimientos de Ubicación
2.2.1 Introducción
NOTA Las instalaciones a cubierto requieren
consideraciones especiales para el drenaje de
condensación y ventilación del aire frío producidas
por la bomba de calor. Llame al Departamento de
servicio técnico para bombas de calor Zodiac al
(800) 822-7933.
PRECAUCIÓN
Cuando el equipo de la piscina esté situado por
debajo de la superfi cie de la piscina, la fuga de
cualquiera de los componentes, podría ocasionar
la pérdida de grandes cantidades de agua o
inundación. Zodiac Pool Systems, Inc. no se
responsabiliza de dichas pérdidas de agua o
inundaciones, ni de los daños que puedan derivarse
de las mismas.
Evite ubicar la bomba de calor en lugares que puedan
provocar daños por fugas de agua o condensación. Si esto
no es posible, provea un recipiente de drenaje adecuado para
recoger y desviar cualquier tipo de fuga. Todos los criterios
que se brindan en las siguientes secciones reflejan el espacio
libre mínimo. Sin embargo, cada instalación también debe
ser evaluada teniendo en cuenta las condiciones locales que
tienen prioridad, como por ejemplo la proximidad y la altura
de las paredes y la proximidad a las áreas de acceso público.

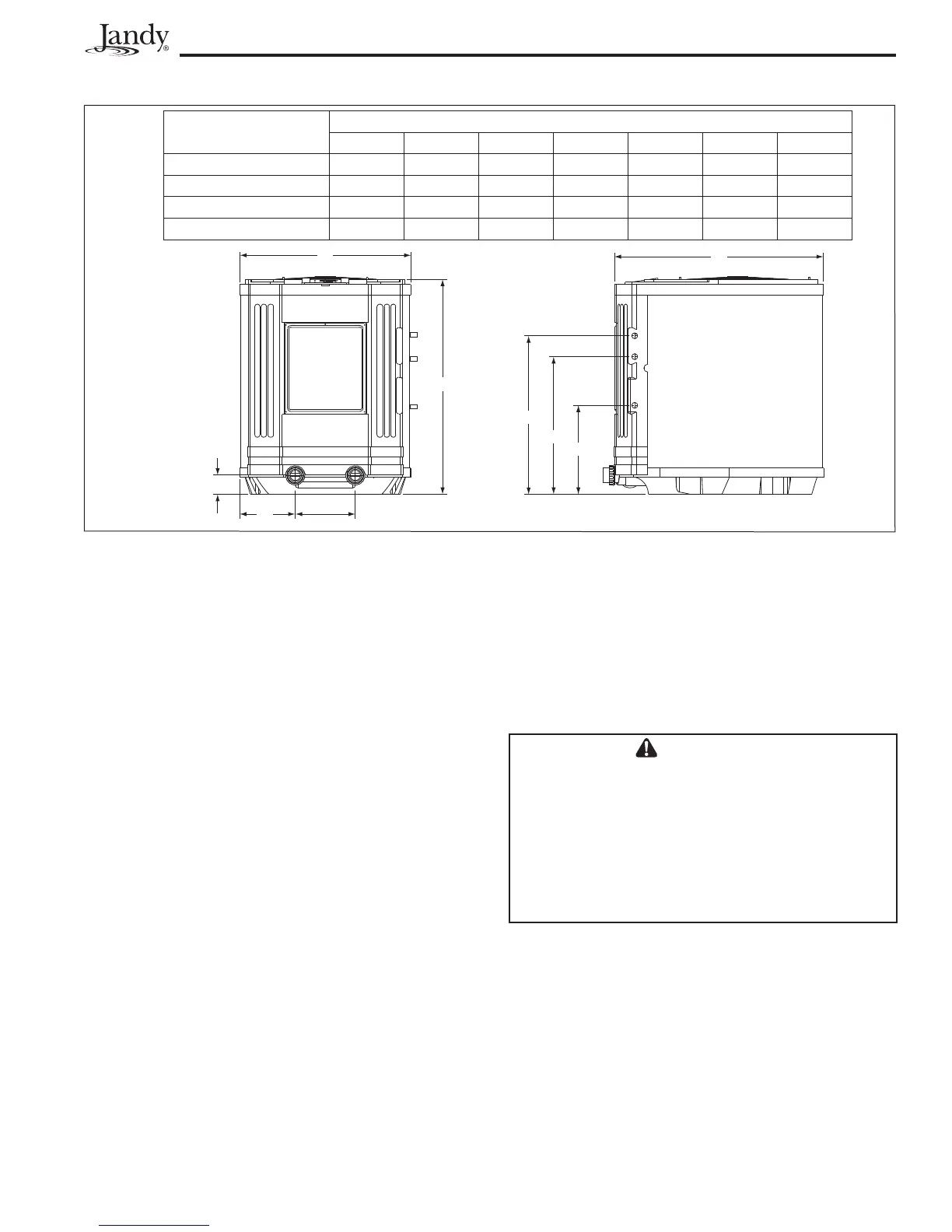

Figura 1. Dimensiones de la Bomba de Calor Jandy EE-Ti
9 cm
C
29 cm
A
B
D
E
F
G
TAMAÑO DEL MODELO Dimensiones
ABCDEFG
EE1500 66 cm 79 cm 18 cm 64 cm 53 cm 30 cm 89 cm
EE2000 84 cm 97 cm 27 cm 64 cm 56 cm 36 cm 104 cm
EE2500 84 cm 97 cm 27 cm 64 cm 56 cm 36 cm 104 cm
EE3000 84 cm 107 cm 27 cm 76 cm 66 cm 43 cm 104 cm
Sección 2. Instrucciones de
Instalación
2.1 Información General
Instale las bombas de calor Jandy según los
procedimientos de este manual, los códigos y ordenanzas
locales y la última edición del código nacional
correspondiente (Véase Sección 1.4, “Códigos y estándares”).
Para asegurar una operación segura se requiere una
instalación correcta. Los requerimientos para las bombas de
calor Jandy incluyen lo siguiente:
1. Ensamblado sobre el terreno (si es necesario).
2. Ubicación y espacios libres adecuados.
3. Ventilación de aire adecuada.
4. Cableado adecuado.
5. Flujo/caudal de agua adecuada.
Este manual provee la información necesaria para
satisfacer estos requerimientos. Revise por completo todos los
procedimientos de aplicación e instalación antes de continuar
con la instalación.
