Page 9
Manuel d’installation et d’entretien des thermopompes Jandy
, modèles EE-Ti
3.2 Raccordements d’eau à la
thermopompe
Des bouchons d’expédition ont été installés dans
les ports d’entrée et de sortie de la thermopompe à
l’usine. Avant d’installer tout élément de plomberie,
enlever les bouchons d’expédition. De l’eau filtrée est
envoyée à l’entrée située sur le côté droit du panneau avant
de la thermopompe. De l’eau chaude s’écoule à travers la
sortie située sur le côté avant gauche de la thermopompe.
Des raccords de 5 cm sont fournis.
De la tuyauterie en plastique (PVC de Catégorie 40)
devrait être connectée à la thermopompe. Les raccords,
fournis avec l’unité, s’accordent à un tuyau en PVC de
5 cm.
ATTENTION
Assurez-vous que la circulation d’eau requise
soit maintenue même si des pompes d’appoints
ou des éléments de plomberie, causant des
restrictions, sont ajoutés.
3.3 Installation du clapet antiretour
La thermopompe doit être protégée du retour par
siphonage de l’eau. S’il y a le moindre risque de retour par
siphonage, installer un clapet antiretour entre la piscine et
l’entrée de la pompe à filtre.
Lorsqu’une conduite de distribution automatique
de produit chimique est installée dans la plomberie,
elle doit être installée en aval de la thermopompe. Un
clapet antiretour doit être installé entre la thermopompe
et la conduite de distribution automatique de produit
chimique pour empêcher le retour par siphonage d'eau
saturée en produit chimique dans la thermopompe où elle
endommagera les composants.
3.4 Robinet de réglage automatique
Le collecteur d’entrée/sortie de la thermopompe
EE-Ti équipée d’un robinet de réglage automatique
interne. Le robinet de réglage automatique interne
maintient un écoulement approprié à travers la
thermopompe à des débits allant approximativement
jusqu’à 475 lpm. Si le débit d’écoulement du système
de filtrage est supérieur à environ 475 lpm, installer un
robinet de dérivation manuelle (Voir Figure 4).
REMARQUE Sachez que si votre pompe de circulation a
une puissance supérieure à 2 HP ou or si
l’écoulement total dépasse 475 lpm, vous
devrez ajouter un robinet de dérivation
externe.
3.5 Installation d’unités multiples
3.5.1 Combinaison thermopompe
et chauffage
Dans certaines régions du pays, il pourrait être
plus économique de faire fonctionner une thermopompe
pendant les mois les plus chauds et un chauffage à gaz
durant les mois les plus froids.
Dans certains cas, il pourrait être souhaitable
de faire fonctionner une thermopompe en mode
« Refroidissement » pendant la partie la plus chaude de
l’année et en chauffage pendant les mois plus frais.
La thermopompe Jandy peut être en circuit avec
un chauffage à gaz ou électrique ou toute combinaison
de sources de chaleur y compris solaires. Toute source
de chaleur doit être en circuit parallèle pour fonctionner
convenablement et efficacement.
La Figure 5 illustre une disposition de plomberie
recommandée pour une combinaison de système de
chauffage de thermopompe, d’appareil de chauffage, de
chauffage solaire pour une combinaison de piscine ou

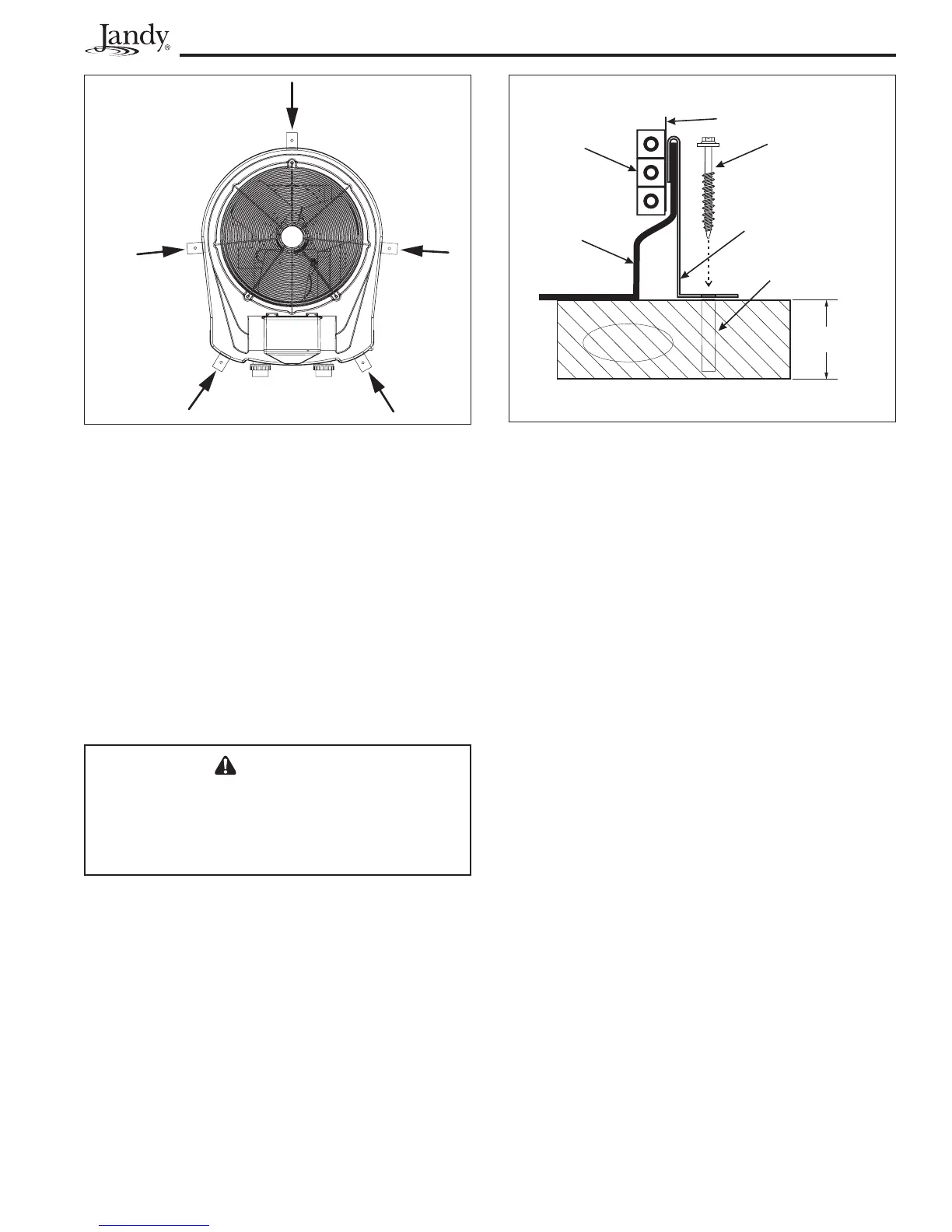

Figure 3. Installation de pinces d’ancrage
Minimum de
7,6 cm
VIS DE SCELLEMENT
DE TYPE TAPCON
®
DE 0,62 cm x 3,81 cm
ET LA RONDELLE
(fournie par l’installateur)
PROTECTEUR DE
SERPENTIN ÉVAPORATEUR
BASE EN
PLASTIQUE DE LA
THERMOPOMPE
PINCE D’ANCRAGE
DE LA
THERMOPOMPE
TROU PERCÉ DE
0,48 CM
PLATEFORME
EN BÉTON
SERPENTIN
ÉVAPORATEUR
Attacher les
pinces d’ancrage
à la base de la
thermopompe là
ou indiqué par
les flèches.
Figure 2. Positions des pinces d’ancrage
