Page 15
Manuel d’installation et d’entretien des thermopompes Jandy
, modèles EE-Ti

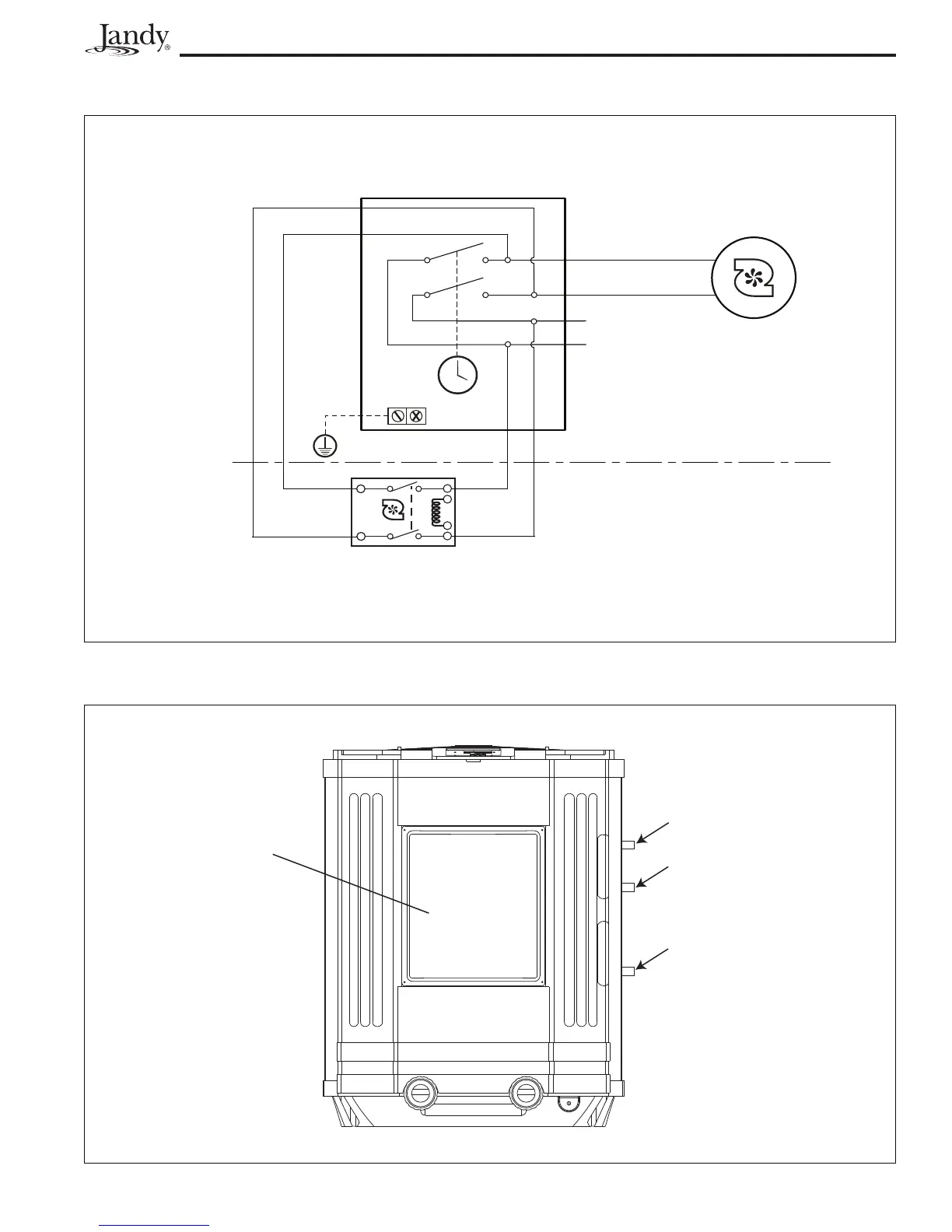

Figure 11. Vue avant de la thermopompe EE-Ti
RACCORDEMENT DU MAINTIEN
DE TEMPÉRATURE À L’HORLOGE
CONNECTEUR POUR
FILS DE HAUTE TENSION
CONNECTEUR POUR
FILS DE BASSE TENSION
PANNEAU D’ACCÈS
DE SERVICE (4 VIS)
Figure 10. Exemple de câblage de “MAINTENIR TEMP” vers l’horloge.
MINUTERIE MÉCANIQUE INTERMATIC MODÈLE T104
(NON COMPRISE AVEC LA THERMOPOMPE)
COMPOSANTS INSTALLÉS SUR PLACE
COMPOSANTES DE LA THERMOPOMPE
RELAIS (POMPE) MAINTENIR TEMP.
(VOIR SCHÉMA DE CÂBLAGE DE LA THERMOPOMPE)
208 - 277 VCA
POMPE
MOTEUR DE
L’HORLOGE
REMARQUE :
MISE À LA
TERRE DE
L’APPAREIL
LES CONNEXIONS DES FILS DU MODÈLE INTERMATIC T104 (NON COMPRIS AVEC LE RÉCHAUFFEUR)
SONT ILLUSTRÉS À TITRE D’EXEMPLE, LES RACCORDEMENTS DES AUTRES MODÈLES PEUVENT
VARIER. CONSULTER LE FABRICANT DE LA MINUTERIE POUR LES RACCORDEMENTS APPROPRIÉS.
L2
L1
1
3
2
4
