Page 17
fRANçAIS
Thermopompes Jandy
®
Pro de la série JE | Manuel d’installation et mode d’emploi
Thermopompe
Vert - activé
Rouge – en marche

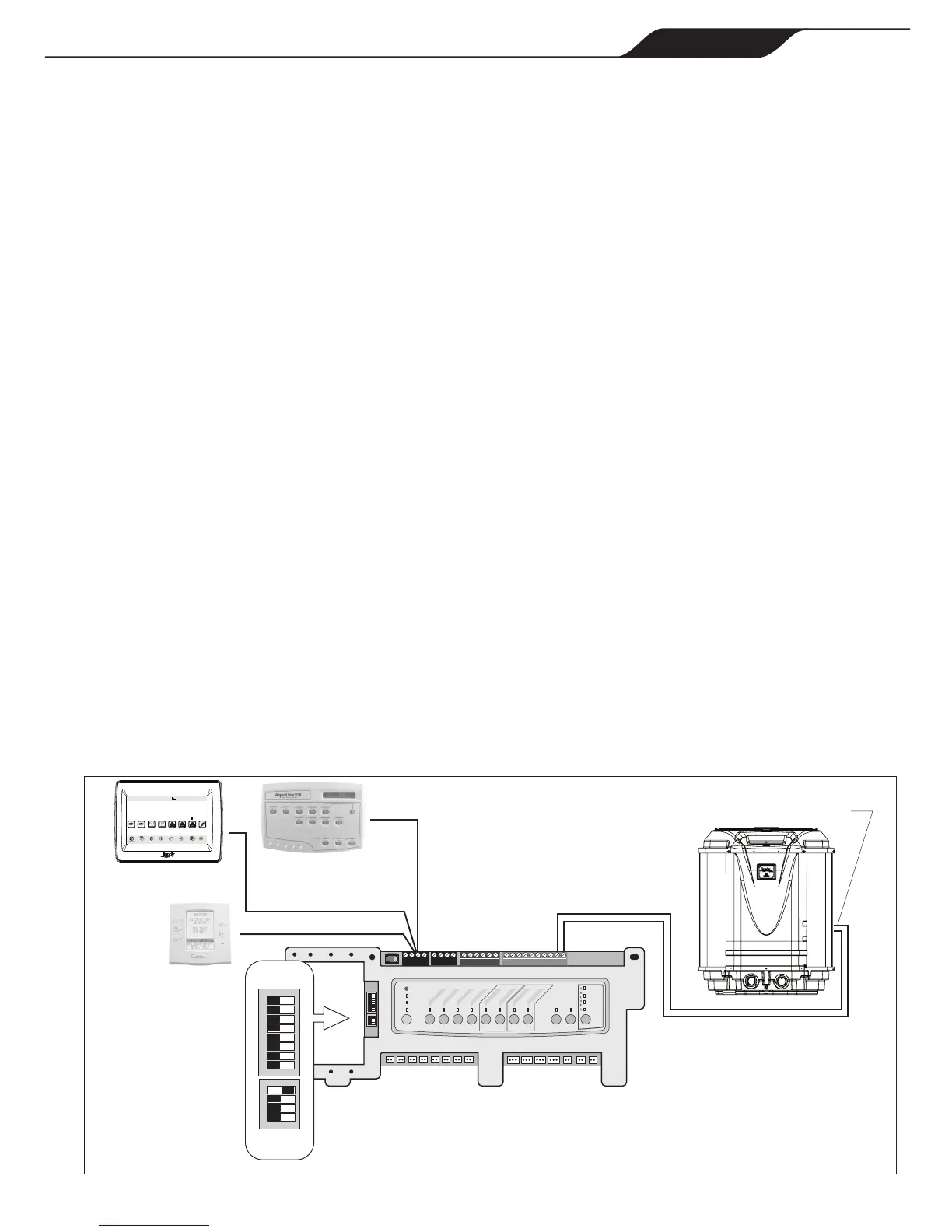

Raccordements de la thermopompe
Bornes 1 et 2
Connecteur pour fils
de basse tension
Commutateurs DIP
S1 et S2
S1
S2
RESET
SERVICE
TIME OUT
FILTER PUMP
AUX 1
AUX 2
AUX 3
AUX 4
AUX 5
AUX 6
AUX 7
RS6 & RS8 ONLY
RS8 ONLY
HEATER
SOLAR
POOL MODE
SPA MODE
SPA DRAIN
SPA FILL
AUTO
6 5 4 3 2 1
10 9 8 7 6 5 4 3 2 1
4 3 2 1
4 3 2 1
S1
S2
OFF ON
OFF ON
1 2 3 4 5 6 7 8
1 2 3 4
Thu January, 2009 3:03 PM
AquaLink Touch
Menu OneTouch Help Back Status Photos
Power
FILTER
PUMP
SPA
POOL
HEAT
Pool Temp
86º
Air Temp
78º
SPA
HEAT
AUX1
AUX2
AUX3
Other
Devices
On/Off
Vert - activé
Rouge – en marche
Si on doit installer plus de deux (2) ls
électriques sur chaque borne, commander un
ensemble de carte de centre d’alimentation
Zodiac
®
Multiplex, qui comprend la carte
Multiplex (Article Zodiac n° 6584). Ne jamais
mettre plus de deux (2) ls électriques sur
chacune des broches de la barrette à borne.
Si plus de deux (2) éléments doivent être
branchés au connecteur rouge à 4 broches de
la centrale d’alimentation, un circuit imprimé
Multiplex est requis.
