en la posición “ON” (encendido). Véase Figura 7.
Nota:LaVS-FHP1.0tieneunaconfiguraciónadicional5
para el interruptor DIP.
4. Seleccione las direcciones deseadas para la bomba
VS-FHP1.0 estableciendo los interruptores DIP
3 y / o 4, como se muestra en la Sección 3.3,
Conguración de los interruptores DIP de la bomba
VS FloPro.
5. Desconecte el cable RS485 del cabezal de 4 pines de
la unidad de la bomba.
Nota:Nocorteelcableoperderálacapacidaddevolver
alaconfiguraciónpredeterminadadefábrica.
6.
Conecte el cable nuevo RS-485 del AquaLink a
través del aditamento de compresión disponible y
pase el cable conductor tetralar a través del puerto
roscado de la unidad del motor que esté más cerca
al conector. Figura 7.
7. Conecte el otro extremo del cable al conector
RS-485 en el AquaLink
®
RS (o tarjeta de interfaz
multiplexora), haciendo coincidir los colores de
los alambres con las posiciones del conector de
la siguiente manera: 1-rojo, 2-negro, 3-amarillo y
4-verde. Véase Figura 7.
8. Restablezca el suministro de energía a la bomba
VS-FHP1.0 y verique el funcionamiento del
controlador.
9. Consulte el manual correspondiente para congurar
y operar las bombas: Manual del propietario de
AquaLink RS, 6593 o el Manual del propietario
de AquaLink PDA, H0572300, o el Manual del
propietario de AquaLink Z4, H0386600.
Bomba de
velocidad
variable
4321
RED
BLACK
YELLOW
GREEN
Cable
RS485
NEGRO
AMARILLO
ROJO
VERDE
Conecte a AquaLink RS
Conector RS-485
(o tarjeta de interfaz
multiplexora)
S1
S2
RESET
SERVICE
TIME OUT
FILTER PUMP
AUX 1
AUX 2
AUX 3
AUX 4
AUX 5
AUX 6
AUX 7
RS6 & RS8 ONLY
RS8 ONLY
HEATER
SOLAR
POOL MODE
SPA MODE
SPA DRAIN
SPA FILL
AUTO
654321
10 9876 54321
4321
4321
Conectores AquaLink
®
RS RS-485
Interruptor DIP
de 5 posiciones
200 pies (61 m) distancia
máxima de instalación
para la comunicación

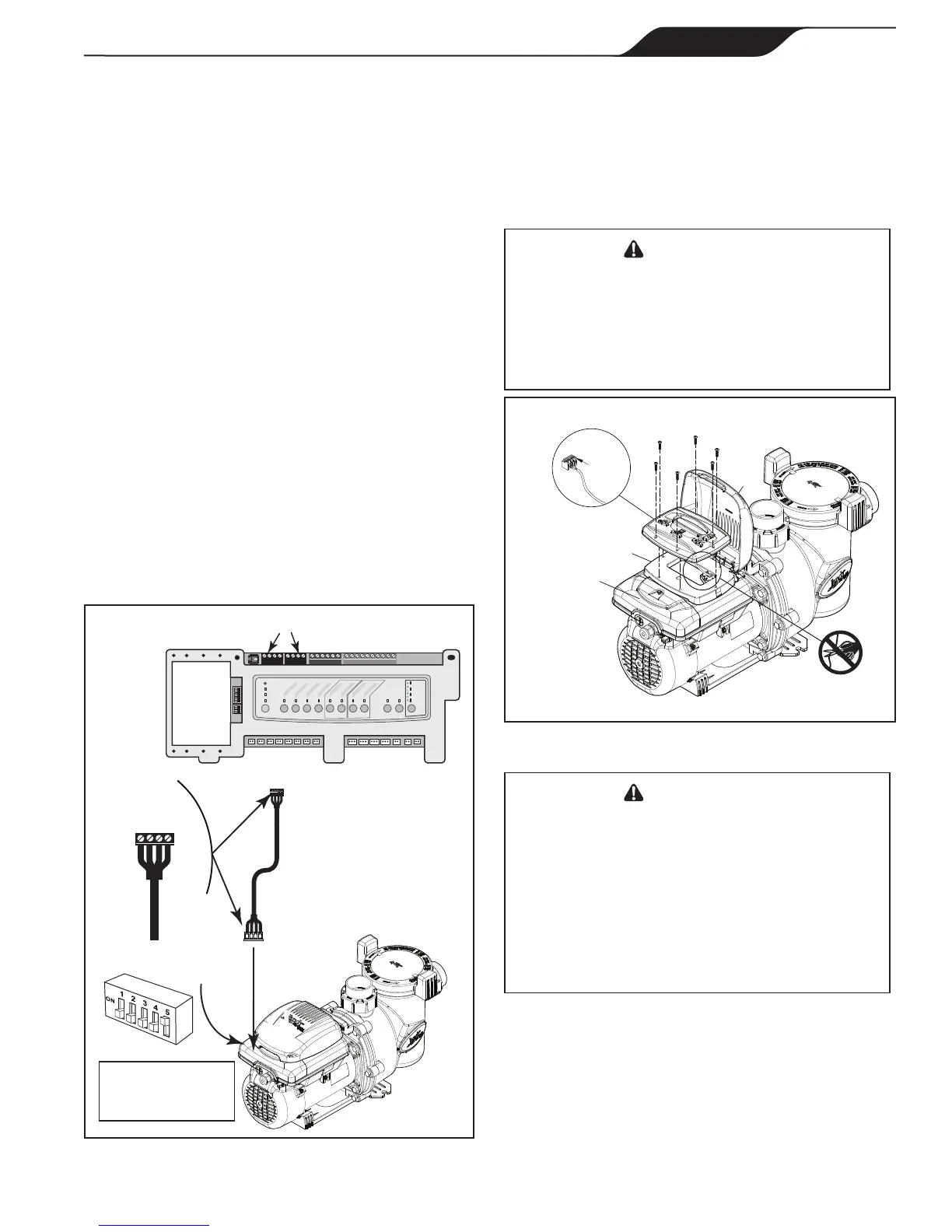

Figura 7. Cableado del controlador AquaLink RS o
AquaLink PDA a la bomba VS-FHP1.0
Instalación remota de la VS-FHP1.0
El controlador de velocidad variable puede colocarse
lejos en una supercie vertical protegida de la
intemperie.
Siga las instrucciones cuidadosamente para mantener
la capacidad de reinstalación del controlador de
velocidad variable en la bomba VS-FHP1.0. Siga estas
instrucciones a la inversa para completar la reinstalación.
Consulte la Figura 8.
ADVERTENCIA
RIESGO DE CHOQUE ELÉCTRICO
Apague todos los interruptores y el interruptor principal
en el circuito eléctrico de la bomba de velocidad variable
antes de iniciar el procedimiento. El incumplimiento
de esta recomendación puede causar un riesgo de
electrocución, que puede dar como resultado lesiones
personales severas e incluso la muerte.
Parte posterior
del controlador
Aflojar
para
retirar
(x4)
Cubierta
del motor
de la
bomba
Cable RS-485
NO CORTAR
Base del controlador
Cubierta de acceso
Figura 8. Desconecte el controlador de velocidad
variable de la bomba VS-FHP1.0
ADVERTENCIA
Al determinar rutas y protección para el cableado
delcontroladordevelocidadvariable,asegúresede
que se cumplan los requisitos de todos los códigos
eléctricos locales y el National Electrical Code
®
(NEC
®
). Los requisitos del código NEC prohíben
laplanificaciónderutadecablesdeseñalen
conductos o pistas que se utilizan para conductores
de ramal, de alimentación o de servicios. El
NEC también proporciona instrucciones para la
planificaciónderutadeedificioaedificiodecables
de señal con respecto a la protección contra rayos.
En la bomba VS-FHP1.0:
1. Corte la corriente de la bomba VS-FHP1.0
desconectando los cables de alto voltaje o abriendo
cualquier interruptor de energía al cual esté
conectada.
2. Levante la cubierta del controlador de sus bisagras
para acceder al controlador de velocidad variable.
3. Retire los seis (6) tornillos para desconectar el
controlador de velocidad variable de la base del
controlador en el motor de la bomba VS-FHP1.0.
