Section 2. Description générale
2.1 Introduction
Les pompes à vitesse variable de la Série
®
fonctionner de 600 à 3 450 tr/min. Cela vous permet de sélectionner la vitesse la plus
appropriée pour votre application. Les pompes mentionnées dans ce manuel sont compatibles avec tous les contrôleurs Jandy
et les systèmes d’automatisation Zodiac
®
. La pompe est entraînée par un ECM (moteur à commutation électronique) à vitesses
variables directement xé au rotor de la pompe. Le moteur fait tourner le rotor qui force l’eau à circuler à travers la pompe. La
vitesse du moteur variant, le débit à travers la pompe est également varié. Le débit ajustable permet l’optimisation du débit de
l’eau pendant les exigences variées du cycle de la pompe. Pour cette raison, l’ecacité énergétique de la pompe est maximisée
entraînant des économies pour le propriétaire de la piscine tout en contribuant à la sauvegarde de l’environnement.
Ce manuel contient des informations pour l’installation, le fonctionnement et l’entretien adéquats des pompes énumérées dans
ce manuel. Les procédures indiquées dans ce manuel doivent être suivies avec précision. Pour obtenir des copies de ce manuel,
visiter www.zodiacpoolsystems.com.
2.2 Dimensions du produit
REMARQUE
Lors de l’installation d’une pompe, laisser au moins 30 cm (2 pi) de dégagement au-dessus de la pompe pour le
retrait de la crépine, travailler dans le compartiment ainsi que pour ouvrir un couvercle sur le contrôleur de la pompe.
B
C
A
Trous de boulon, centre à centre
G
D
H
F
E
Du bord avant du raccord au centre des trous de boulon
Nº de modèle
A
Dim.
B
Dim.
C
Dim.
D
Dim.
E
Dim.
F
Dim.
G
Dim.
H
Dim.
VSFHP185DV2A(S) 10 po 6 1/2 po 7 3/4 po 12 3/4 po 24 1/2 po 9 1/2 po 9 1/8 po 14 1/8 po
VSFHP270DV2A(S) 10 po 6 1/2 po 7 3/4 po 12 3/4 po 24 1/2 po 9 1/2 po 9 1/8 po 14 1/8 po
VSPHP270DV2A(S) 9 1/8 po 9 po 8 7/8 po 14 1/8 po 27 5/8 po 11 5/8 po 9 1/16 po 15 po
VSSHP220DV2A(S) 11 5/8 po 9 po 10 3/8 po 15 1/4 po 30 1/8 po 14 po 11 5/8 po 15 po
VSSHP270DV2A(S) 11 5/8 po 9 po 10 3/8 po 15 1/4 po 30 1/8 po 14 po 11 5/8 po 15 po

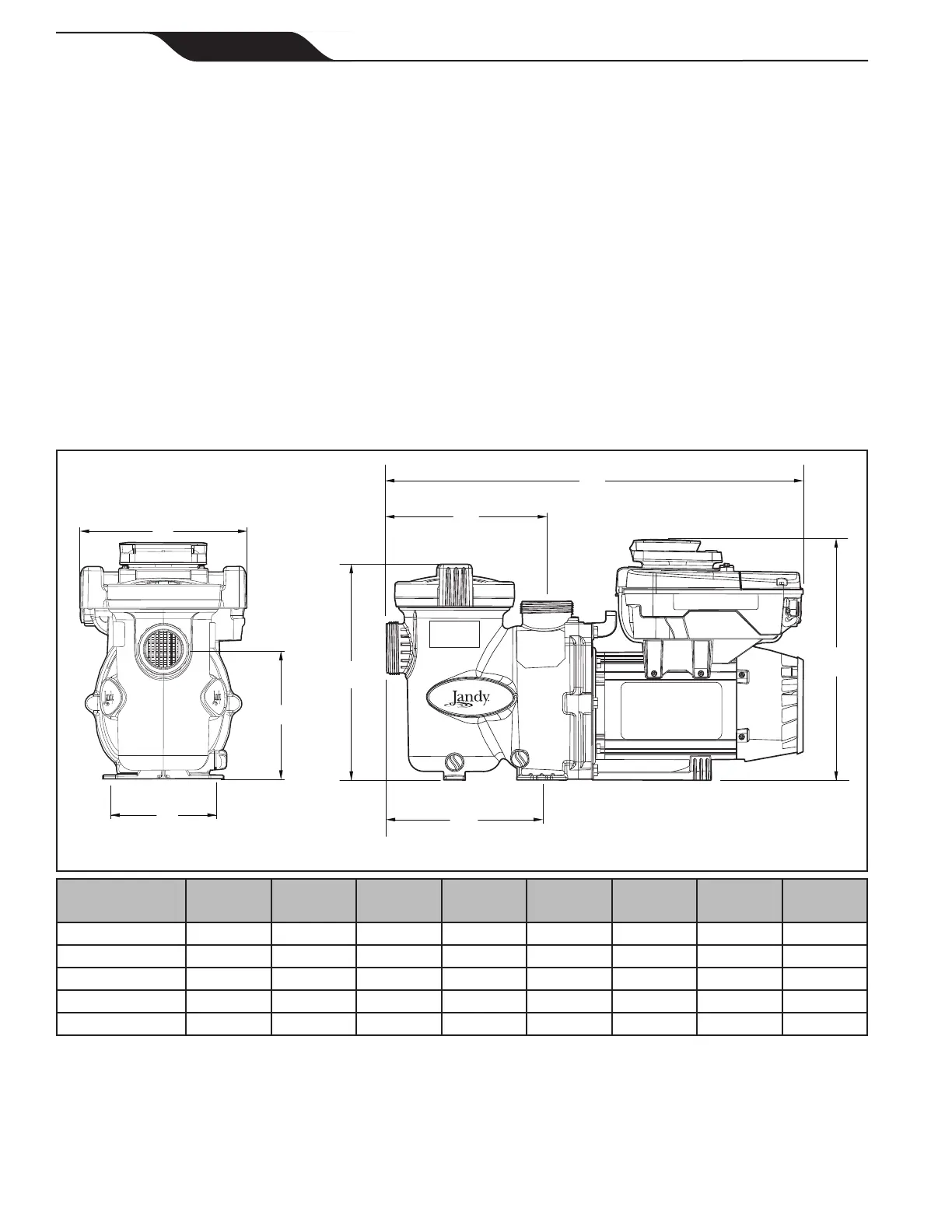

Figure 1. Dimensions de la Pompe à vitesse variable
