Página 79
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
Sección 8. Especicaciones del producto y datos técnicos
La vista ampliada es solo para referencia general. Los modelos especícos pueden diferir. Consulte la información de contacto
precedente para obtener información sobre los repuestos de modelos especícos de bomba. Para obtener una lista completa de
los repuestos, visite el sitio web www.Jandy.com o comuníquese con el soporte técnico de Zodiac al 1.800.822.7933 o por correo
electrónico a productsupport@uidra.com. En Canadá, llame al 1.888.647.4004 o escriba a customer.service@uidra.com.
8.1 Vistas ampliadas
15
10
16
9
17
18
8
11
12
13
13
14
1
3
2
4
19
20
21
5
6
7
1) Motor, impulsor
2) Cubierta de acceso
3) Junta tórica de la cubierta de acceso
4) Cubierta del ventilador
5) Pernos/arandelas de montaje del motor
6) Pie de montaje del motor
7) Pernos/arandelas de montaje de la placa
de apoyo
8) Junta tórica de la placa de apoyo
9) Impulsor y tornillo de montaje
10) Junta tórica del difusor
11) Cuerpo de la bomba
12) Tapones de drenaje con junta tórica
13) Junta tórica de la pieza posterior y tuerca de la unión
14) Canasta del ltro de residuos de la bomba
15) Conjunto de la tapa
16) Difusor y tornillos de montaje
17) Sello mecánico
18) Placa de apoyo
19) Montaje en bisagra del controlador SpeedSet
20) Controlador de la bomba SpeedSet VS
21) Cableado RS485 para el controlador SpeedSet

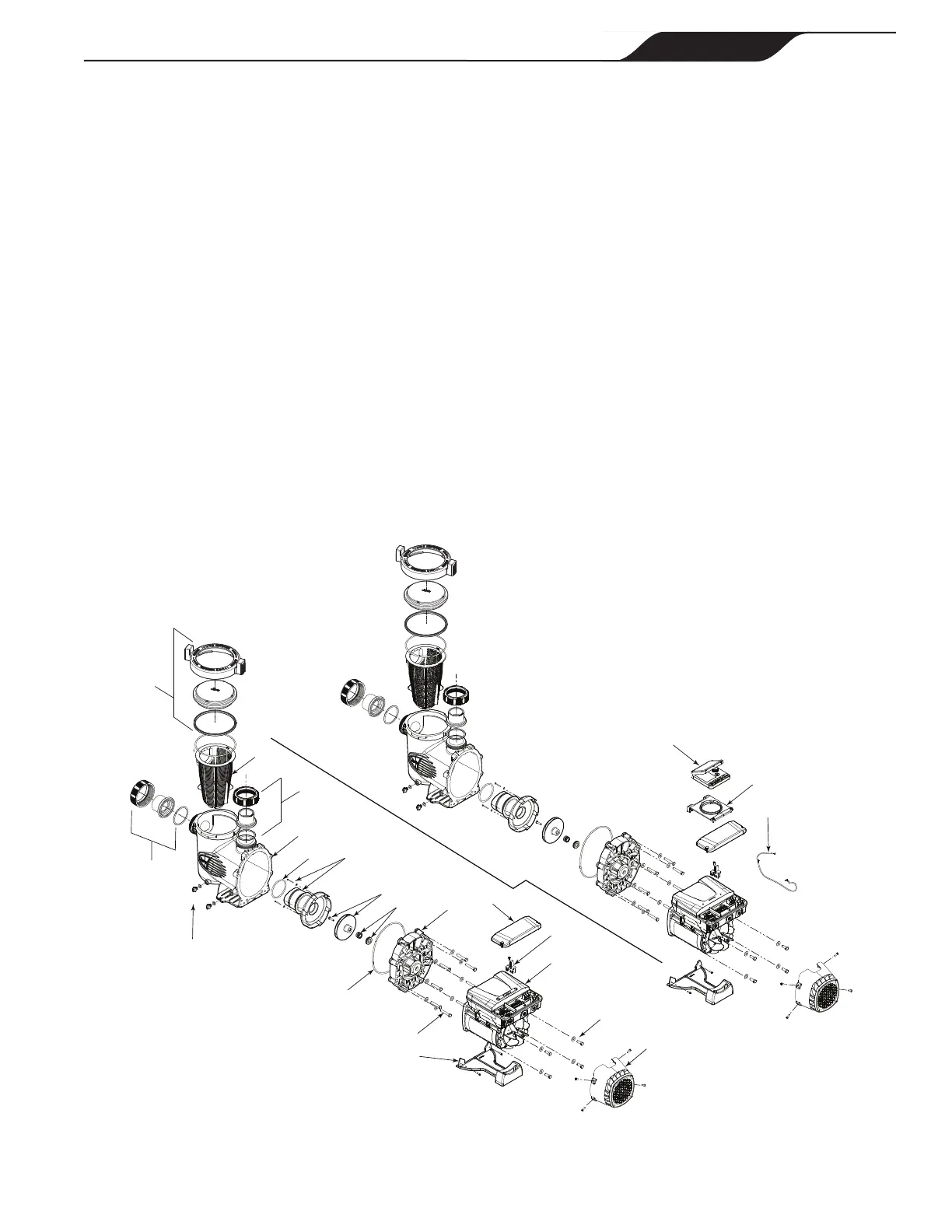

Figura 20. Vista ampliada de la bomba de velocidad variable Jandy (los modelos especícos pueden
diferir de la ilustración)
