Página 62
ESPAÑOL
Bombas de velocidad variable Jandy
®
|
Manual de instalación y operación
Sección 2. Descripción general
2.1 Introducción
Las bombas de velocidad variable Jandy
®
pueden funcionar entre 600 RPM y 3450 RPM. Esto le permite seleccionar la velocidad
más adecuada para su aplicación. Las bombas de este manual son compatibles con todos los controladores Jandy y con los
sistemas de automatización Zodiac
®
. La bomba es impulsada por un motor conmutado electrónicamente (ECM) de velocidad
variable conectado directamente al impulsor de la bomba. El motor hace girar el impulsor, que fuerza el ujo de agua a través
de la bomba. A medida que la velocidad del motor varía, el ujo a través de la bomba también varía. La tasa de ujo ajustable
permite optimizar el ujo durante los diversos requisitos del ciclo de la bomba. Como resultado, la eciencia energética de la
bomba se maximiza, lo que conlleva ahorros en los costos para el propietario de la piscina y ayuda a conservar el medio ambiente.
Este manual contiene información para la instalación, la operación y el mantenimiento correctos de las bombas que se detallan
aquí. Los procedimientos de este manual se deben seguir exactamente. Para obtener copias adicionales de este manual, visite el
sitio web Jandy.com.

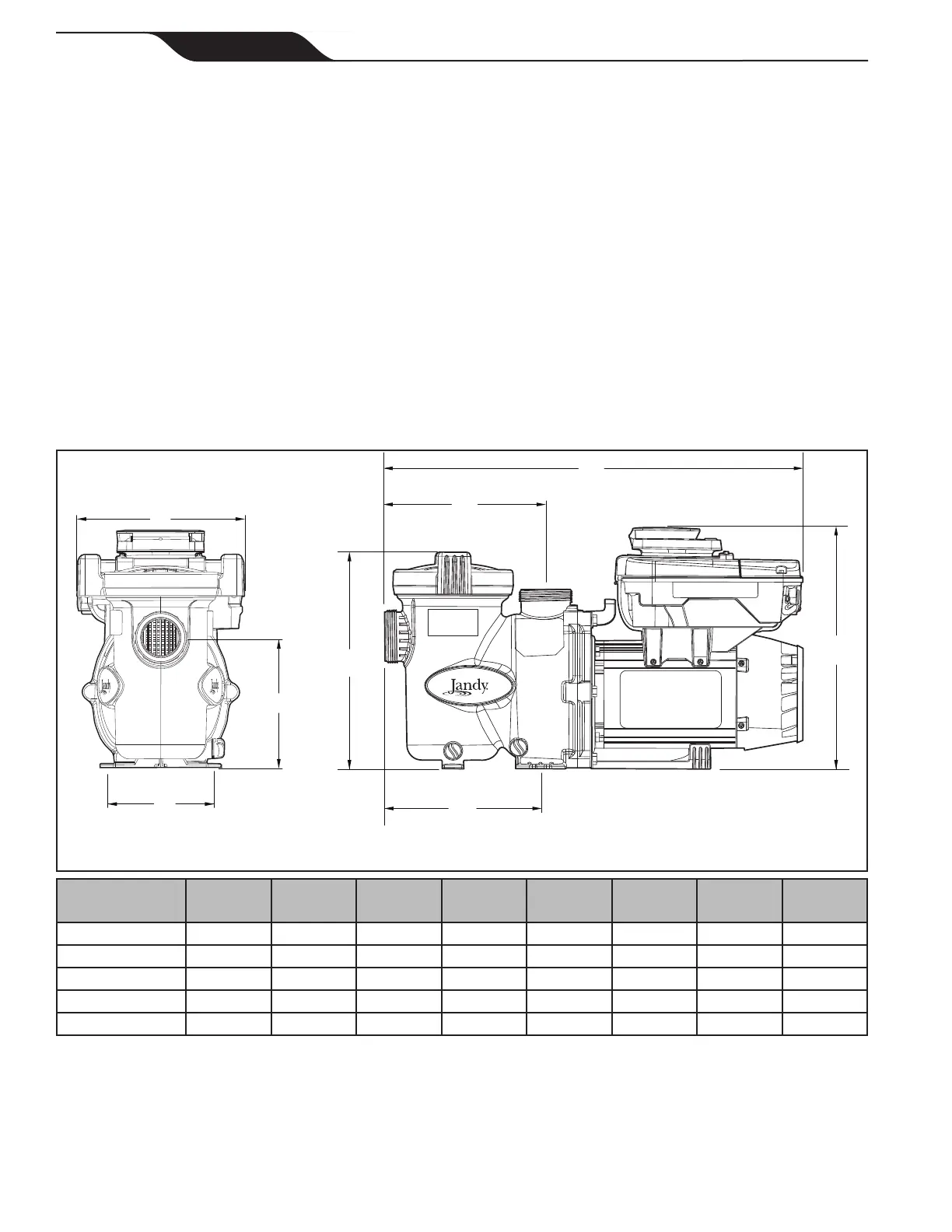

2.2 Dimensiones del producto
NOTA
Al instalar una bomba, deje un mínimo de dos (2) pies (60 cm) de espacio libre por arriba de la bomba para quitar la
canasta del filtro, trabajar en el compartimiento de cableado y abrir y cerrar la tapa del controlador de la bomba.
B
C
A
Orificios para pernos,
centro a centro
G
D
H
F
E
Borde delantero de la unión a centro
de los orificios para pernos
N.º de modelo
A
Dim.
B
Dim.
C
Dim.
D
Dim.
E
Dim.
F
Dim.
G
Dim.
H
Dim.
VSFHP185DV2A(S) 10” 6 1/2" 7 3/4" 12 3/4" 24 1/2" 9 1/2" 9 1/8" 14 1/8"
VSFHP270DV2A(S) 10” 6 1/2" 7 3/4" 12 3/4" 24 1/2" 9 1/2" 9 1/8" 14 1/8"
VSPHP270DV2A(S) 9 1/8" 9” 8 7/8" 14 1/8" 27 5/8" 11 5/8" 9 1/16" 15”
VSSHP220DV2A(S) 11 5/8" 9” 10 3/8" 15 1/4" 30 1/8" 14” 11 5/8" 15”
VSSHP270DV2A(S) 11 5/8" 9” 10 3/8" 15 1/4" 30 1/8" 14” 11 5/8" 15”
Figura 1. Dimensiones de la bomba de velocidad variable
