Page 45
FRANÇAIS
Manuel d’installation et de fonctionnement
|
Pompes à vitesse variable Jandy
®
4.1 Effectuer un test de pression
IMPORTANT : Tous les modèles VSSHP sont équipés d'un
joint torique jetable supplémentaire pour les essais de pression.
Il s’agit du joint torique bleu utilisé pour le test de pression
(voir les Figures 14 et 15). Si le couvercle de la pompe a été
ouvert avant de procéder au test de pression, le joint torique
bleu pourrait être éjecté. Si le joint torique bleu est éjecté,
celui-ci devra être réinstallé sur le couvercle avant de procéder
au test de pression (voir 3.6.2).
AVERTISSEMENT
Lors du test sous pression d’un système avec eau, l’air est
souvent emprisonné dans le système pendant le processus
de remplissage. Cet air se comprime lorsque le système
est sous pression. Si le système fait défaillance, cet air
emprisonné peut projeter des débris avec une grande
vitesse et blesser. Il faut prendre toutes les mesures
possibles pour éliminer l’air emprisonné, y compris
l’ouverture de la vanne sur le filtre et le desserrage du
panier de la pompe pendant le remplissage de la pompe.
AVERTISSEMENT
La présence d’air coincé dans le système peut faire
sauter le couvercle du filtre et entraîner la mort, de graves
blessures ou des dommages matériels. Veiller à ce que tout
l’air soit adéquatement purgé du système avant d’utiliser
l’équipement.NEPASUTILISERD’AIRCOMPRIMÉ
POURFAIREUNTESTDEPRESSIONNIVÉRIFIERLA
PRÉSENCEDEFUITES.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Nepaseffectuerdetestdepressionau-delàde2.41BAR
(35 PSI). Le test de pression doit être exécuté par un
spécialiste en équipements de piscine. L’équipement de
circulation qui n’est pas correctement testé risque de faire
défaillance, pouvant entraîner de graves blessures ou des
dommages matériels.
AVERTISSEMENT
Lors d’un test de pression du système avec de l’eau, il est
très important de s’assurer que le couvercle du panier de
pompe est bien fixé.
1. Avant de pressuriser le système, s’assurer que les indicateurs
« verrouillé » de l’anneau de blocage s’alignent avec le côté
de l’orice d’aspiration et de pression sur la pompe.
2. Remplir le système d’eau pour éliminer l’air piégé.
3. Mettre le système sous pression avec de l’eau à pas plus
de 2,41 BAR (35 PSI).
4. Fermer la valve pour piéger l’eau dans le système.
5. Vérier si le système présente des fuites ou une baisse de
pression.
6. S’il y des fuites au couvercle, répéter la procédure.
Pour obtenir le soutien technique Zodiac, composer le
800 822-7933
MISE EN GARDE
Ne pas ouvrir le couvercle de la pompe avant de tester la
pression, car le joint torique test de pression bleu pourrait
être éjecté. Si cela se produit, il faut le placer sur le
couvercle arrière.
FMA58D
Joint torique test de pression bleu
Joint
Couvercle avec

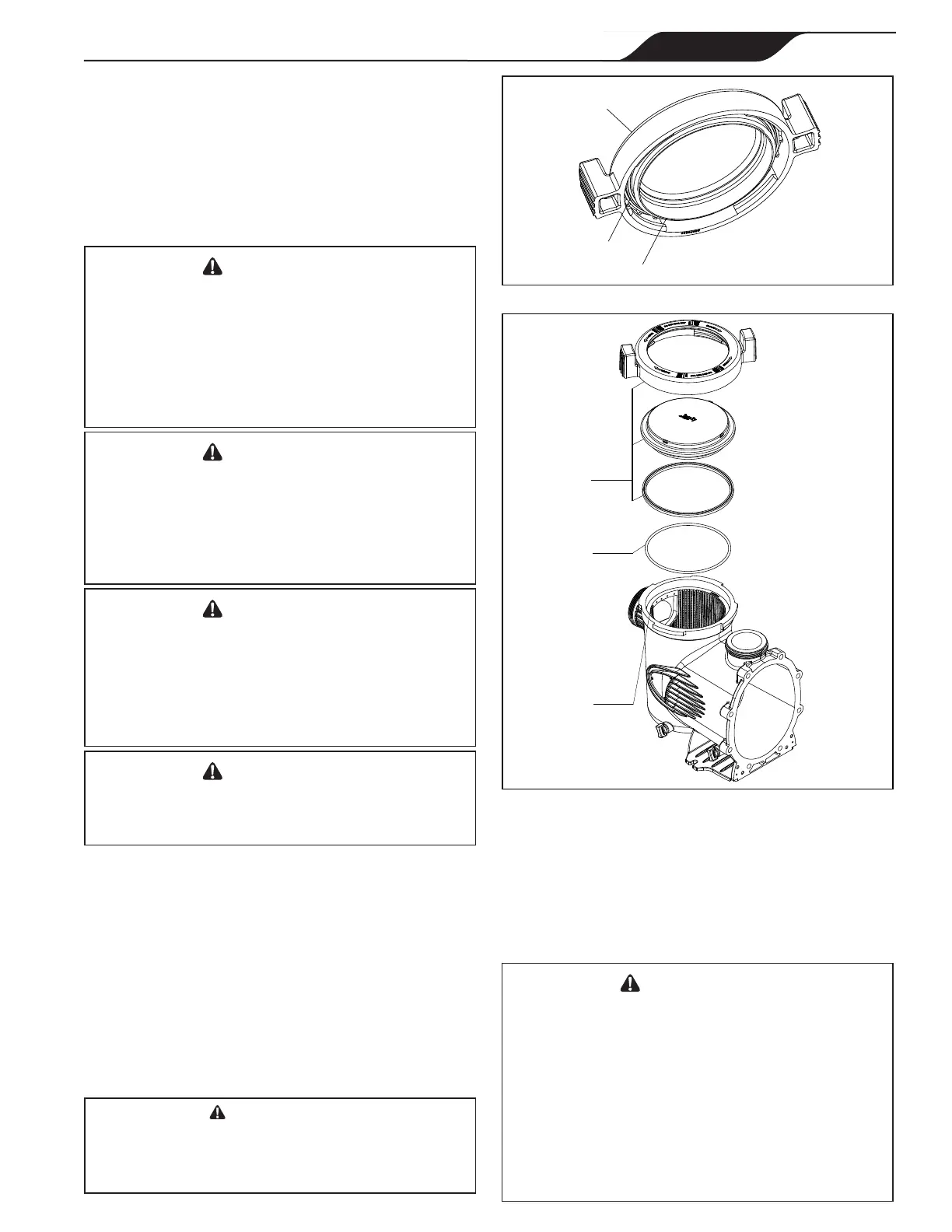

Figure 14. Joint torique test de pression bleu
Couvercle avec
joint et bague
de verrouillage
Joint torique
test de
pression bleu
Panier pour
débris de
pompe (intérieur
de la pompe)
(Remarque :
Mettre au rebut
une fois que le
test de pression
est terminé.)
Figure 15. Vue éclatée avec le Joint torique test de
pression bleu (Modèles de pompe VSSHP
uniquement)
4.1.1 Remplacer le joint torique bleu avant de
tester la pression, le cas échéant
1. S’assurer que la pompe est éteinte.
2. S’assurer que le commutateur au coupe-circuit qui
alimente le moteur de la pompe est hors tension.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
En raison du risque potentiel d’incendie, d’électrocution
ou de blessures corporelles, les pompes Jandy
®
doivent
être installées conformément au National Electrical Code
®
(NEC
®
), aux codes électriques et de sécurité locaux,
ainsi que selon la loi Occupational Safety and Health Act
(OSHA). Il est possible de commander des copies du
NEC auprès de la National Fire Protection Association,
1BatterymarchPark,Quincy,MA02169,États-Unis,
ou de votre agence d’inspection du gouvernement.
Au Canada, les pompes Jandy doivent être installées
conformément au Code canadien de l’électricité (CCE).
