Page 39
FRANÇAIS
Manuel d’installation et de fonctionnement
|
Pompes à vitesse variable Jandy
®
Configuration de
base
Hauteur
côté
aspiration
Hauteur
couvercle
de panier
Hauteur
contrôleur
SpeedSet
1. Pompe sans
base
73/4po 123/4po 141/8po
2. Pompe avec
base
87/8po 137/8po 151/4po
3. Pompe avec
base et entretoises
91/8po 141/8po 151/2po
4. Pompe avec
petite + grande
base
103/4po 153/4po 171/8po

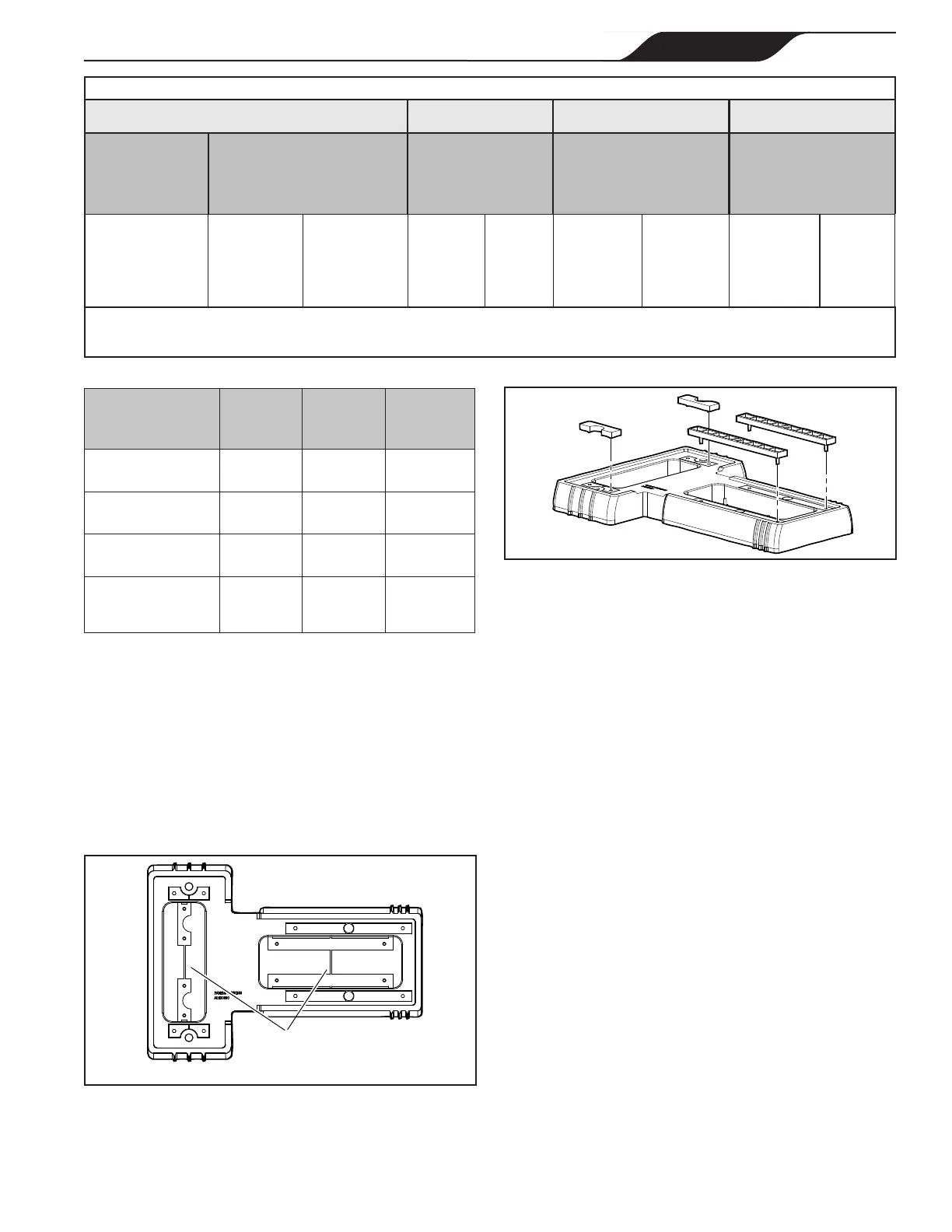

Tableau 2. Dimensions de Base ajustable
(Modèles c. FloPro™ uniquement)
1. À l’aide d’une fraise, couper les barres en plastique
reliant les jeux d’entretoises du haut et du bas comme
illustré sur la gure 6.
2. Pousser les deux entretoises du haut et les deux du bas
hors de la base.
3. Aligner les broches des quatre entretoises avec les trous
de la base. Enclencher les entretoises en place (Fig. 7).
X
X
Couper les
entretoises
Figure 6. Découper les jeux d’entretoise de la base
TAILLE MINIMALE DES FILS ET PROTECTION MINIMUM DE SURINTENSITÉ*
Distance depuis les sous-panneaux
0 à 50 pieds
(15 mètres)
50 à 100 pieds
(15 à 30 mètres)
100 à 200 pieds
(30 à 60 mètres)
Modèle de pompe
Inverse : Temps du disjoncteur
ou ampères du fusible de
branchement Classe :
CC, G, H, J, K, RK ou T
Tension Tension Tension
230 V. c.a. 115 V. c.a. 230 V. c.a. 115 V. c.a. 230 V. c.a. 115 V. c.a. 230 V. c.a. 115 V. c.a.
VSFHP185DV2A(S)
VSFHP270DV2A(S)
VSPHP270DV2A(S)
VSSHP220DV2A(S)
VSSHP270DV2A(S)
15 A 20 A
14 AWG
(2.1 mm
2
)
12 AWG
(3,3 mm
2
)
12 AWG
(3,3 mm
2
)
10 AWG
(5,3 mm
2
)
10 AWG
(5,3 mm
2
)
10 AWG
(5,3 mm
2
)
*Requiert trois (3) conducteurs en cuivre dans une conduite enfouie et une perte de tension maximale de 3 % dans un circuit de branchement.
Tous les codes du National Electrical Code
®
(NEC
®
)etlescodeslocauxdoiventêtrerespectés.Letableaumontrelagrosseurdelminimaleet
les recommandations pour le fusible de branchement dans une installation standard par NEC.
Figure 7. Enclencher les entretoises en place
3.3 Installation électrique
3.3.1 Vérifications de la tension
La bonne tension, comme indiqué sur la plaque signalétique
de la pompe, est nécessaire pour une bonne performance et
une longue durée de vie du moteur. Une mauvaise tension
diminuera la capacité de performance de la pompe et pourrait
causer une surchaue, réduire la durée du moteur et entraîner
des coûts électriques plus élevés.
L’installateur électrique est responsable de fournir à la
pompe la tension de fonctionnement indiquée sur la plaque
signalétique en s’assurant de la taille du circuit et du câblage
pour cette application précise.
Le National Electrical Code
®
(NEC
®
, NFPA-70
®
) exige
que tous les circuits de pompes pour piscine soient pourvus
d’un disjoncteur de fuite à la terre (DDFT). Par conséquent,
l’installateur électrique est également responsable de s’assurer
que le circuit de la pompe devra s’y conformer, ainsi qu’à
toutes les autres exigences du National Electrical Code (NEC)
et autres codes d’installation en vigueur.
Toutes les pompes à vitesse variable, peut importe la marque
ou le modèle, peuvent créer des déclenchements de disjoncteur
DDFT. Les disjoncteurs DDFT Siemens
®
série QFP ou QF
sont fortement recommandés an de minimiser ou d’éliminer
ces cas et orir un protection personnelle de 5 milliampères
tout en respectant les normes NEC 2008 actuelles pour les
pompes de piscine.
