Page 51
FRANÇAIS
Manuel d’installation et de fonctionnement
|
Pompes à vitesse variable Jandy
®
Section 8. Spécicationsduproduitetdonnéestechniques
Vue éclatée pour référence générale seulement. Des modèles spéciques peuvent diérer. Se reporter aux coordonnées ci-dessus
pour obtenir des informations sur les pièces de rechange de modèles de pompes spéciques. Pour obtenir une liste complète
des pièces de rechange, visiter le site www.jandy.com ou appeler le soutien technique Zodiac au 1 800 822-7933 ou envoyer
un courriel à l’adresse productsupport@uidra.com. Au Canada, appeler le 1 888 647 4004 ou envoyer un courriel à customer.
service@uidra.com.
8.1 Vues éclatées
15
10
16
9
17
18
8
11
12
13
13
14
1
3
2
4
19
20
21
5
6
7
1 - Moteur, Entraînement
2 - Couvercle d’accès
3 - Joint torique du couvercle d’accès
4 - Capot du ventilateur
5 - Boulons/rondelles de montage moteur
6 - Pied de montage moteur
7 - Boulons/rondelles de support de plaque
8 - Joint torique de la plaque arrière
9 - Roue et vis de montage
10 - Joint torique du diffuseur
11 - Corps de pompe
12 - Bouchons de vidange avec joint torique
13 - About, joint torique et écrou-raccord
14 - Panier ltre pour débris de pompe
15 - Assemblage de couvercle
16 - Diffuseur et vis de montage
17 - Joint d’étanchéité mécanique
18 - Plaque arrière
19 - Montage charnière contrôleur SpeedSet
20 - Contrôleur de pompe SpeedSet VS
21 - Câblage RS485 pour contrôleur SpeedSet

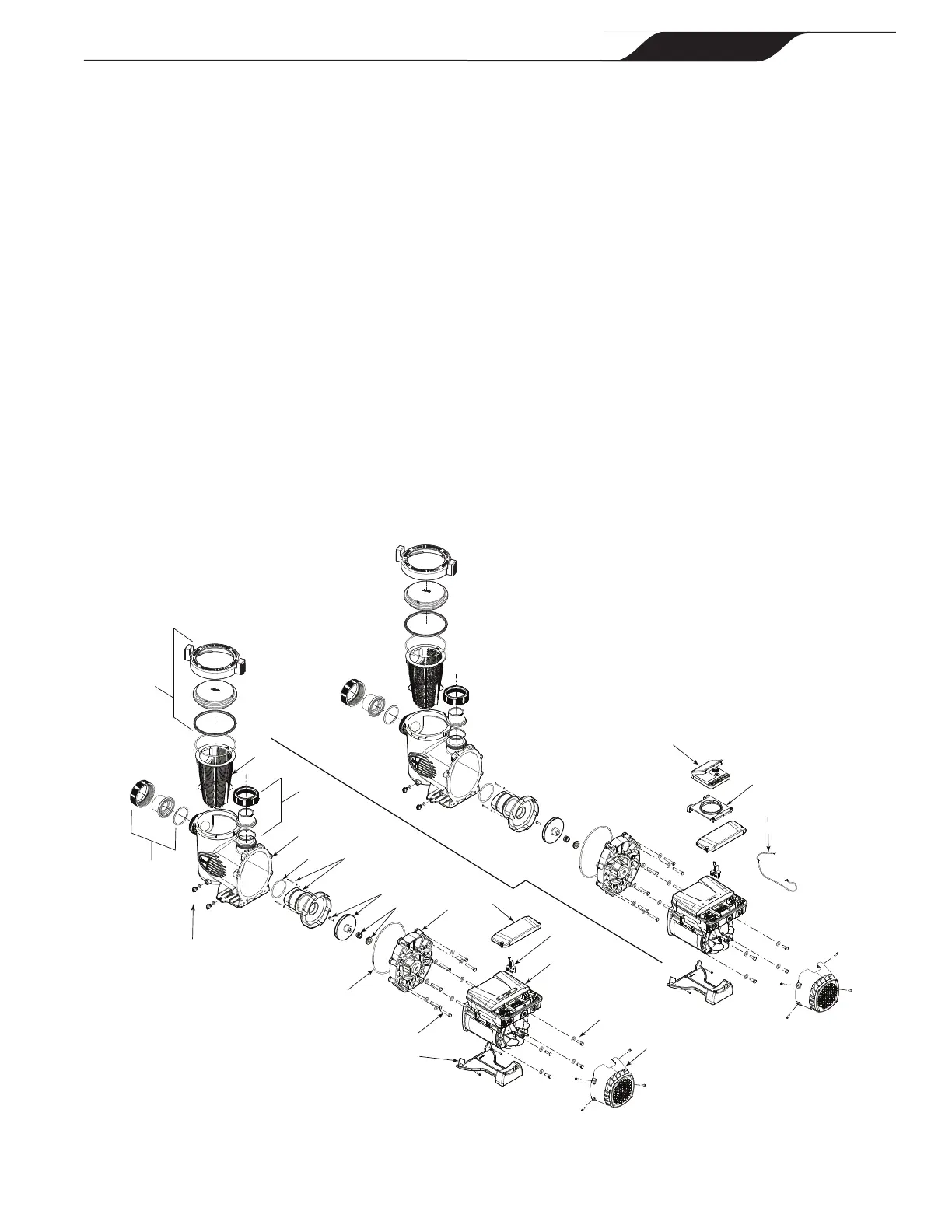

Figure 20. VueéclatéedepompesàvitessevariableJandy(certainsmodèlesspéciquespeuvent
diérerdel’illustration)
